1) Descrizione del prodotto:
Questa centrale per l’automazione di cancelli e porte automatiche,
permette di comandare motoriduttori in corrente alternata monofase.
Nella centrale sono presenti una serie di funzioni selezionabili tramite
dei Dip-Switch (mini selettori) e delle regolazioni effettuabili tramite
dei Trimmer.
Dei Led posti vicino agli ingressi ne segnalano lo stato; un ulteriore
Led presente vicino al microprocessore, segnala il corretto
funzionamento della logica interna.

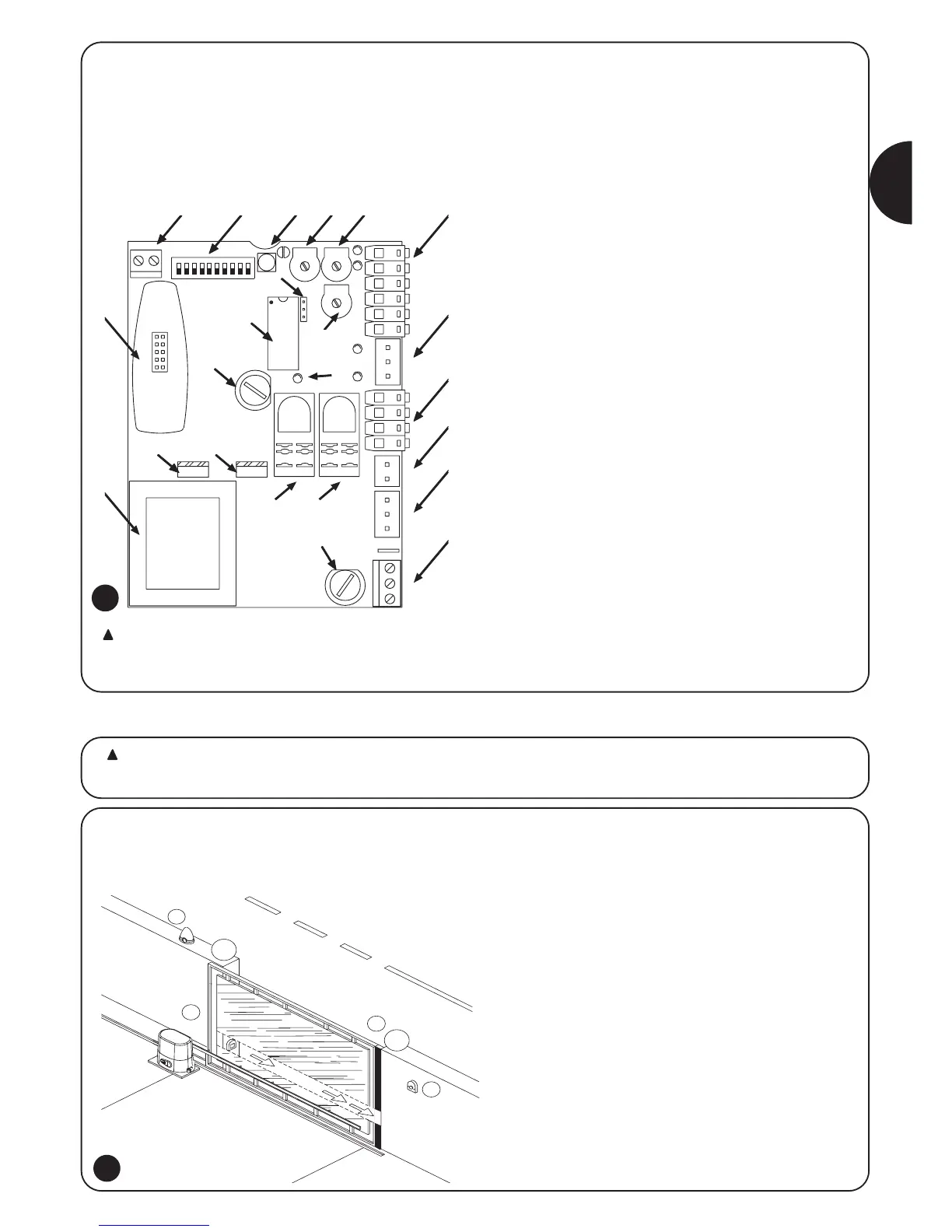

Per facilitare il riconoscimento delle parti, in fig.1 sono indicati i
componenti più significativi.
OK
BAC
R
D E
F
G
H
I
L
M
P
S
Z
O
T
U V
Q
N
W
X
Morsettiera per antenna
Dip-Switch di selezione funzioni
Pulsante di Passo Passo
Trimmer di regolazione Tempo Lavoro (TL)
Trimmer di regolazione Tempo Pausa (TP)
Morsettiera Ingressi / Uscite di comando
Connettore ingresso dei finecorsa
Morsettiera uscita lampeggiante / Luce di Cor.
Connettore Condensatore
Connettore uscita alimentazione motore
Morsettiera di alimentazione
Selettore modalità luce di cortesia
Innesto Radio
Microprocessore
Fusibile di bassa tensione (315mA T)
Trimmer di regolazione della forza (F)
Led OK
Trasformatore
Triac “Apre”
Triac “Chiude”
Relè “Comune”
Relè “Luce di Cortesia”
Fusibile di linea (5A T)
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Q
R
S
T
U
V
W
X
Z
2.1) Impianto tipico
Per chiarire alcuni termini ed alcuni aspetti di un impianto di automazione per porte o cancelli, riportiamo un esempio tipico.
Ricordiamo che gli impianti di cancelli e porte automatiche
devono essere installati solo da personale tecnico qualificato e
nel pieno rispetto delle norme di legge. Seguire attentamente
le indicazioni del fascicolo : “Avvertenze per l’installatore”.
1) Coppia di fotocellule
2) Lampeggiante
3) Selettore a chiave
4) Bordo sensibile
In particolare ricordiamo che:
• Tutte le fotocellule prodotte da Nice dispongono del sistema di
sincronismo che permette di eliminare il problema
dell’interferenza tra due coppie di fotocellule (per altri particolari
vedere le istruzioni delle fotocellule)
• La coppia di fotocellule “Foto” in apertura non ha effetto mentre
provoca una inversione durante la chiusura.
• L’intervento del bordo sensibile collegato all’ingresso “ALT”
provoca l’arresto immediato e una breve inversione.
Se dovesse rendersi necessario sostituire un fusibile, rispettare rigorosamente il tipo e le caratteristiche:
Dimensioni (5x20), corrente nominale (es. 5A), caratteristica di fusione (T=ritardata, F=rapida), tensione massima
e potere di interruzione.
