1) Description du produit:
Cette logique de commande pour l’automatisation de portails et
portes automatiques, permet de commander les opérateurs en
courant alternatif monophasé.
Elle inclut en outre une série de fonctions sélectionnables à l’aide de
“Dip-Switchs” (mini sélecteurs) et des réglages qui s’effectuent avec
des trimmers.
L’armoire contient des diodes électroluminescentes (Led) placées à
proximité des entrées qui en signalent l’état, une Led supplémentaire
se trouve près du microprocesseur et signale le fonctionnement
correct de la logique interne.

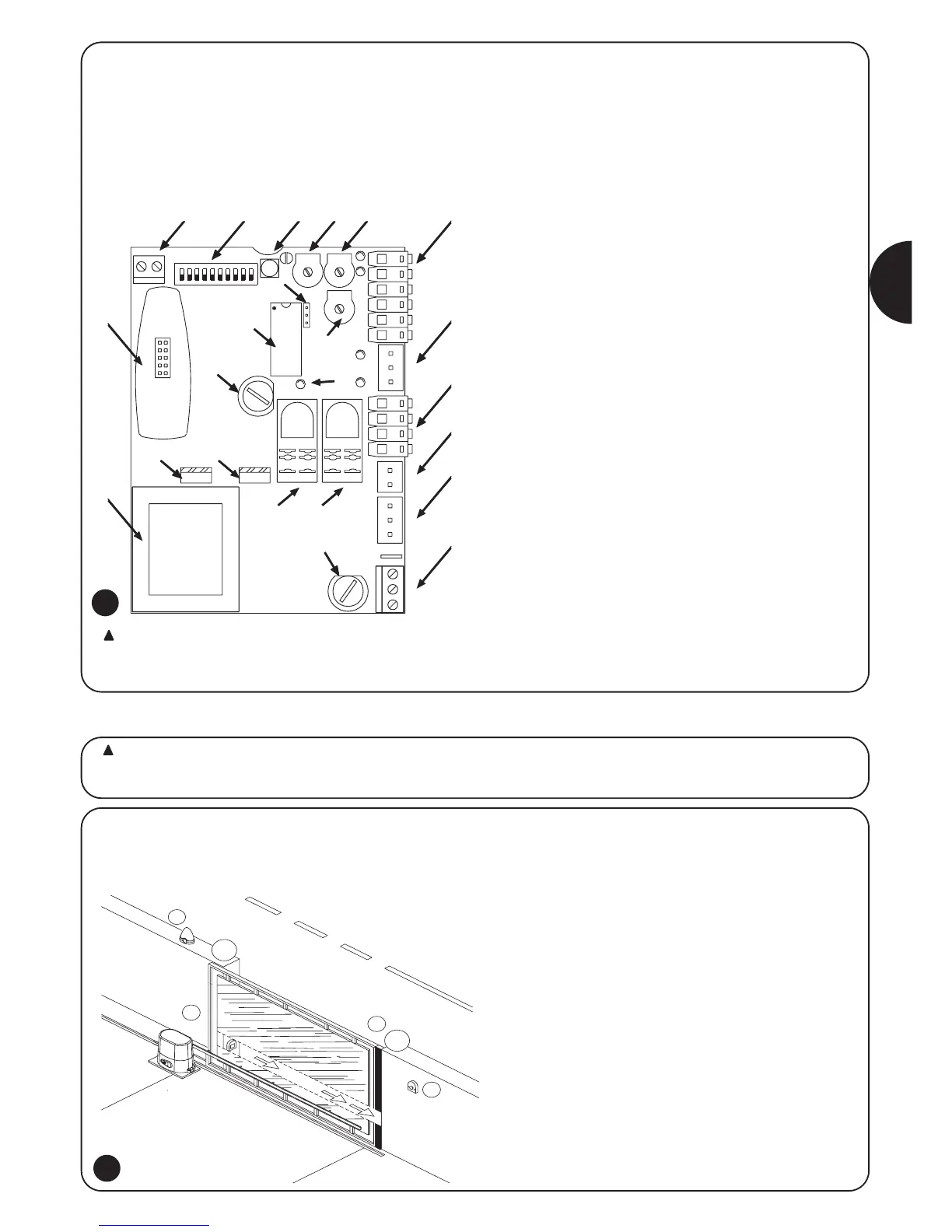

Pour faciliter l’identification des parties, la fig.1 indique les
principaux composants.
OK
BAC
R
D E
F
G
H
I
L
M
P
S
Z
O
T
U V
Q
N
W
X
Bornier pour antenne
Dip-Switch de sélection des fonctions
Touche de Pas-à-Pas
Trimmer de réglage Temps de Travail (TL)
Trimmer de réglage Temps de Pause (TP)
Bornier Entrées/Sorties de commande
Connecteur entrées des fin de course
Bornier sortie clignotant/Éclairage automatique
Connecteur Condensateur
Connecteur sortie alimentation moteur
Bornier alimentation
Sélecteur modalité éclairage automatique
Connexion Radio
Microprocesseur
Fusible de basse tension (315 mA F)
Trimmer de réglage Force (F)
Led OK
Transformateur
Triac “Ouvre”
Triac “Ferme”
Relais “Commun”
Relais “Éclairage Automatique”
Fusible de ligne (5A F)
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Q
R
S
T
U
V
W
X
Z
2.1) Installation typique
Pour préciser certains termes et certains aspects d’un automatisme pour portes ou portails, nous donnons ci-après un exemple typique.
Nous rappelons que les automatismes de portails et portes
automatiques doivent être installés exclusivement par du
personnel technique qualifié et dans le plein respect des
normes légales. Suivre attentivement les recommandations du
fascicule : “Recommandations pour l’installateur”.
1) Paire de photocellules
2) Clignotant
3) Sélecteur à clé
4) Barre palpeuse
En particulier, nous rappelons que :
• Toutes les photocellules produites par Nice disposent du
système de synchronisme qui permet d’éliminer le problème de
l’interférence entre deux paires de photocellules (pour plus de
détails, voir les instructions des photocellules)
• La paire de photocellules “Photo” n’a pas d’effet en ouverture
tandis qu’elle provoque une inversion durant la fermeture.
• L’intervention de la barre palpeuse connectée à l’entrée “HALTE”
provoque l’arrêt immédiat et une brève inversion.
S’il devait se révéler nécessaire de changer un fusible, respecter rigoureusement le type et les caractéristiques :
Dimensions (5x20), courant nominal (ex. 5 A), caractéristique de fusion (T=retardée, F=rapide), tension maximum et pouvoir
d’interruption.
