Nice ROBO RO1040

62

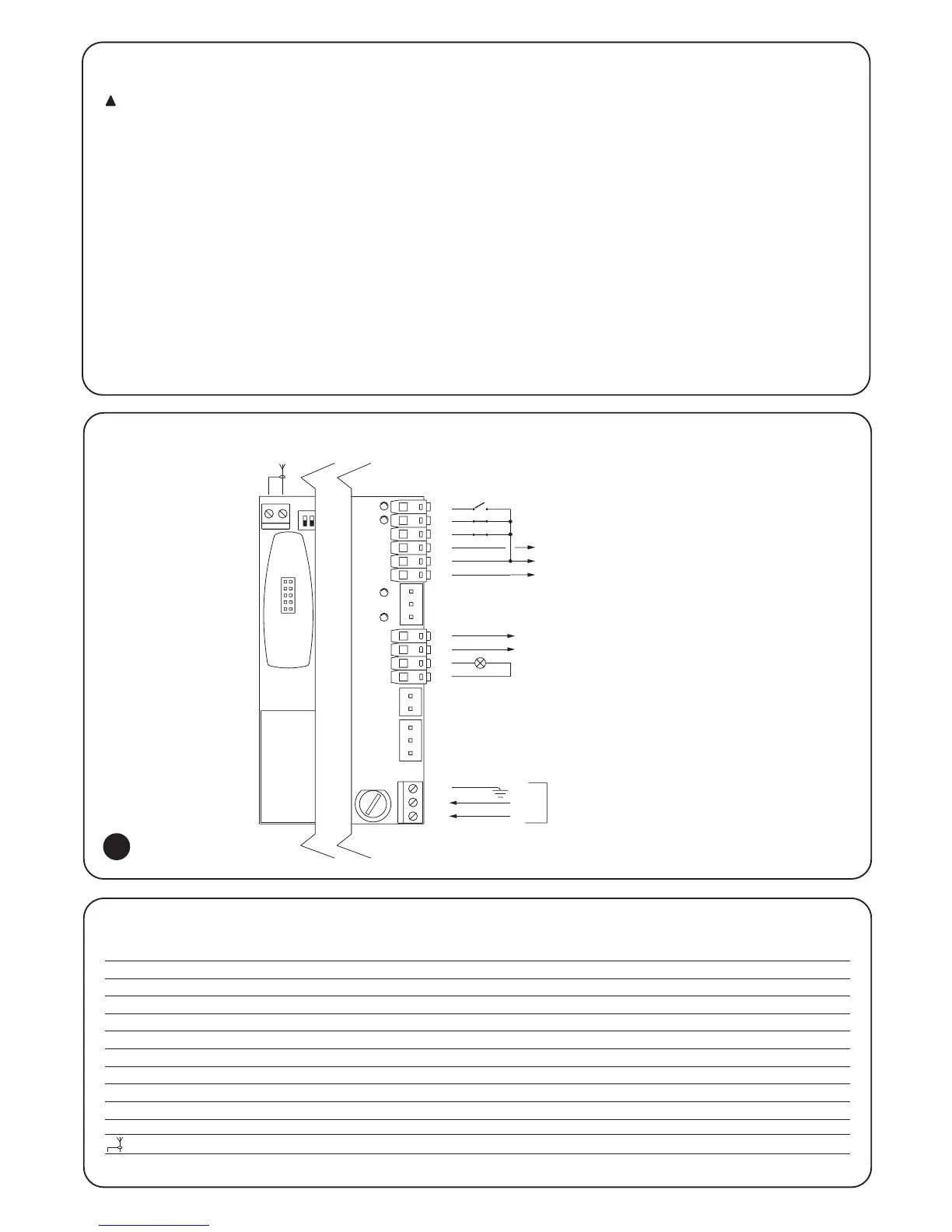

2.2.1) Esquema eléctrico
ALIMENTACIÓN
DE RED
P.P.
FOTOCÈLULA
FCA
FCC
FOTOTEST
24 Vac
0 Vac
8
GND
LUX
Max 40W
ANT.
FOTOCÈLULA
P.P.
STOP
11
10
9
12
13
CORTESIA
LUZ DE
4
5
6
L
3
1
2
7
N
RADIO
2.2) Conexiones eléctricas
Para garantizar la seguridad del instalador y no averiar
los componentes, mientras se efectúan las conexiones
eléctricas, o se conectan las distintas tarjetas, la central
debe estar completamente apagada.
• Alimente la central con un cable de 5 x 1,5 mm
2
; si la distancia
entre la central y la conexión a la instalación de tierra es superior
a 30 m, hay que instalar una placa de conexión a tierra cerca de
la central.
• En las conexiones de las piezas de seguridad de baja tensión use
cables de sección mínima de 0,25mm
2
.
• Use cables de conductores encerrados si la longitud es superior
a 30m, conectando la trenza de masa sólo del lado de la central.
• No conecte los cables en cajas enterradas aún si son herméticas.
• Las entradas de los contactos tipo Normalmente Cerrado (NC)
que no se utilicen se tienen que conectar al "Común 24V " por
medio de un conector puente, excluidas las entradas de las
fotocélulas si la función fototest está conectada; para más aclara-
ciones véase el párrafo “Fototest”.
• Si para la misma entrada hay varios contactos NC, se deben
conectar en “Serie” entre sí.
• Si las entradas de los contactos tipo Normalmente Abierto (NA) no
se utilizan, se tienen que dejar libres..
• Si para la misma entrada hay varios contactos NA se conectan en
“Paralelo” entre sí.
• Los contactos tienen que ser exclusivamente mecánicos y sin
ningún potencial; no se admiten conexiones de configuración
como aquéllas definidas “PNP”, “NPN”, “Open Collector”, etc.
!
2.2.2) Descripción de las conexiones
Damos una descripción breve de las posibles conexiones de la central hacia el exterior.
Bornes Funciones Descripción
1-2-3 : Alimentación= Línea de alimentación de red
4 - 5 : Luz intermitente = Salida para la conexión de la luz intermitente con tensión de red (Máx. 40W)
6 – 7 : Luz de cortesía = Salida contacto sin tensión para conexión luz de cortesía (Máx. 5A)
8 - 9 : 24 Vac = Alimentación de los equipos auxiliares 24Vac +/-25%(Máx. 150mA)
9 : Común= Común para todas las entradas
10 : Fototest = salida fototest (Alimentación “TX” de las fotocélulas) Máx. 50mA
11 : Stop = Entrada con función de “Stop” (Parada y breve inversión)
12 : Fotocélula = Entrada para los dispositivos de seguridad
13 : Paso a Paso (PP) = Entrada para el funcionamiento cíclico (“Abrir” – “Stop” – “Cerrar” – “Stop”)
: Antena = Entrada para antena radiorreceptor
