Prima di procedere all'installazione, verificare l'integrità dei componenti del prodotto, l'adeguatezza del modello scelto e l'idoneità dell'am-
biente destinato all'installazione.
3) Valutare la fattibilità dell'installazione

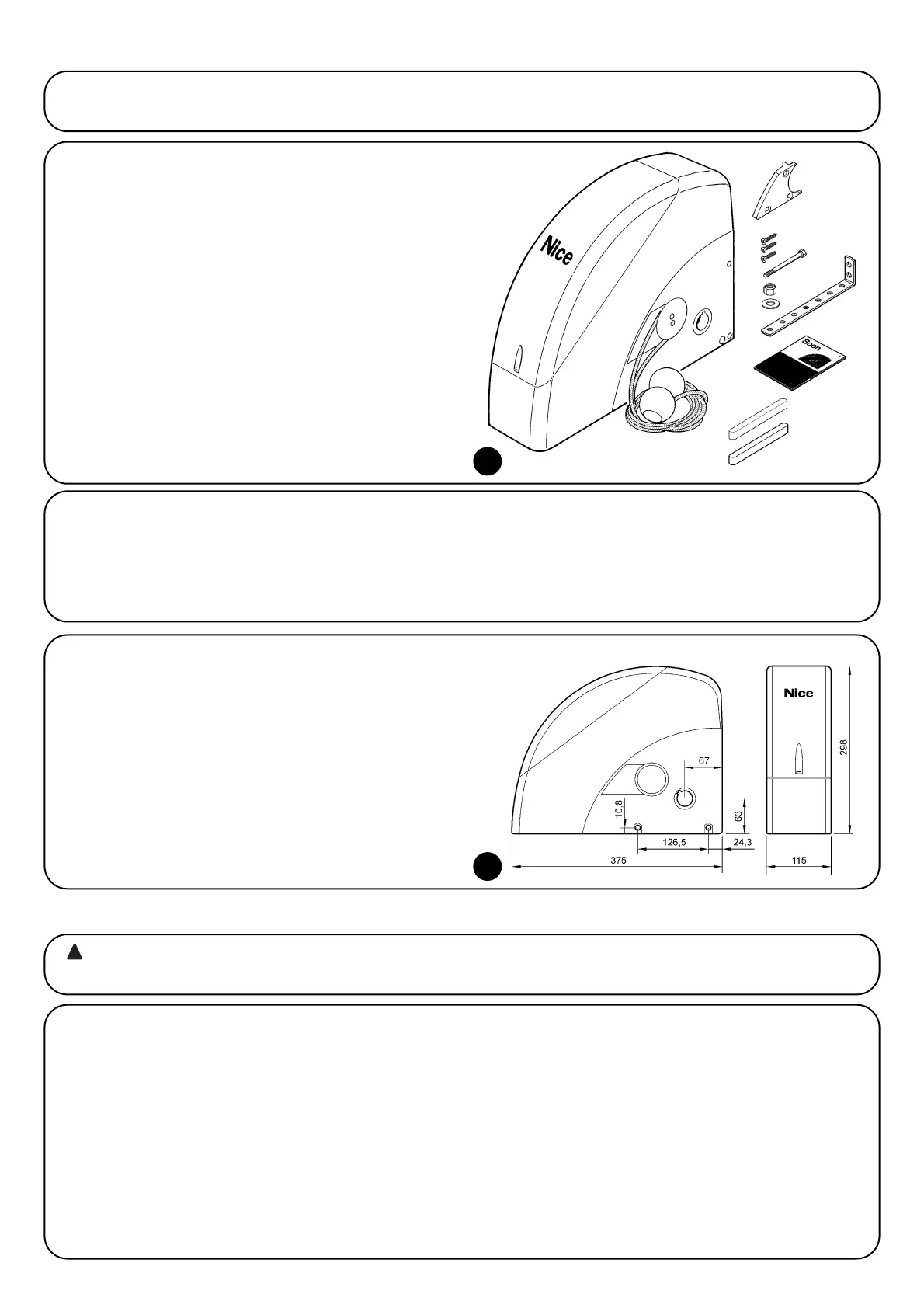

3.1) Verificare i componenti del prodotto (vedere fig. 1)
Verificare l'integrità della confezione;
disimballare il prodotto e accertare la presenza di:
- 1 motoriduttore Soon
- 1 staffa di fissaggio
- 4 semighiere di sblocco
- 2 chiavette
- 1 vite M8x130
- 1 dado M8 autobloccante
- 1 rondella D8
- 1 rinvio
- 3 viti autofilettanti nere
- 1 manuale istruzioni
L'installazione dell'automazione deve essere effettuata unicamente da personale qualificato, rispettando le presen-
ti istruzioni, le leggi e le norme vigenti.
4) Installare i vari componenti
4.1) Schema tipico di installazione (vedere fig. 3)
La Fig. 3 mostra l'installazione completa di un motoriduttore Soon. Il disegno riporta i vari componenti e i cavi necessari al loro collegamen-
to, il tutto assemblato e posizionato secondo uno schema tipico e usuale.
Legenda dei componenti meccanici in Fig. 3:
1 - Motoriduttore Soon
2 - Fotocellula
3 - Selettore a chiave
4 - Colonnina per fotocellula
5 - Lampeggiante
6 - Trasmettitore
7 - Bordo primario
Legenda dei cavi elettrici in Fig. 3:
A - Linea elettrica di alimentazione
B - Lampeggiante con antenna
C - Fotocellule
D - Selettore a chiave
E - Bordo primario
1
3.3) Verificare i limiti d'impiego del prodotto (vedere fig. 2)
Verificare i limiti di impiego del vostro Soon e degli accessori che si pre-
vede d'installare, valutando l'idoneità delle loro caratteristiche a soddi-
sfare le esigenze dell'ambiente e le limitazioni riportate di seguito:
• Verificare se la grandezza del sezionale è inferiore ai 20 mq.
• Verificare che l'albero di movimentazione del sezionale sia compa-
tibile con l'albero di uscita del Soon con l'ausilio delle chiavette for-
nite nell'imballo.
• Verificare che la staffa di fissaggio al muro sia sufficientemente lun-
ga.
3.2) Verificare l'idoneità dell'ambiente
• Verificare che l'ambiente prescelto per l'installazione, sia compati-
bile con l'ingombro totale del vostro modello Soon (Fig. 2).
• Verificare che nell'ambiente non vi siano ostacoli lungo la traietto-
ria del sezionale, che possano limitare il suo movimento totale in
apertura e chiusura.
• Verificare che l'ambiente prescelto per l'installazione possa con-
sentire una facile e sicura esecuzione delle manovre ma-nuali.
• Verificare che ciascun dispositivo da fissare sia posizionato su una
superficie solida e al riparo da urti accidentali.
2
