4.3) Tendido de los cables eléctricos (véase la Fig. 3 y la Tab. 1)
Concluida la instalación de los componentes mecánicos, proceda con el tendido de todos los cables eléctricos necesarios, tomando como refe-
rencia la Fig. 3 donde se muestra la colocación típica de dichos cables, y la Tabla 1 donde se analizan detalladamente sus características técnicas.
Los cables utilizados para las conexiones de los diferentes dispositivos deben ser adecuados para el tipo de instala-
ción que se desea efectuar: se aconseja un cable tipo H03VV-F para instalaciones en interiores o en un local cubierto.
CARACTERÍSTICAS DE LOS CABLES ELÉCTRICOS
(Las letras de los cables también están indicadas en la Fig. 3)
Notas: (*) Si el cable de alimentación mide más de 30 m, habrá que utilizar un cable de sección más grande (por ejemplo 3 x 2,5mm
2
) y es
necesaria una puesta a tierra de seguridad cerca de la automatización.
Conexión Tipo de cable Longitud máxima admitida
A: Línea eléctrica de alimentación 1 cavo (3 x 1,5 mm
2
) 30 m (*)
B: Luz intermitente 1 cavo (2 x 1 mm
2
) 20 m
C: Antena 1 cable blindado (tipo RG58) 20 m (se aconseja: menos de 5 m)
D: Fotocélula 1 cavo (2 x 0,5 mm
2
) 30 m
E: Selector de llave 1 cavo (4 x 0,5 mm2
2
) 50 m
F: Conexión bandas sensibles montadas
1 cavo (2 x 0,5 mm
2
) 20 m
en elementos móviles
Tabla 1: listado de los cables

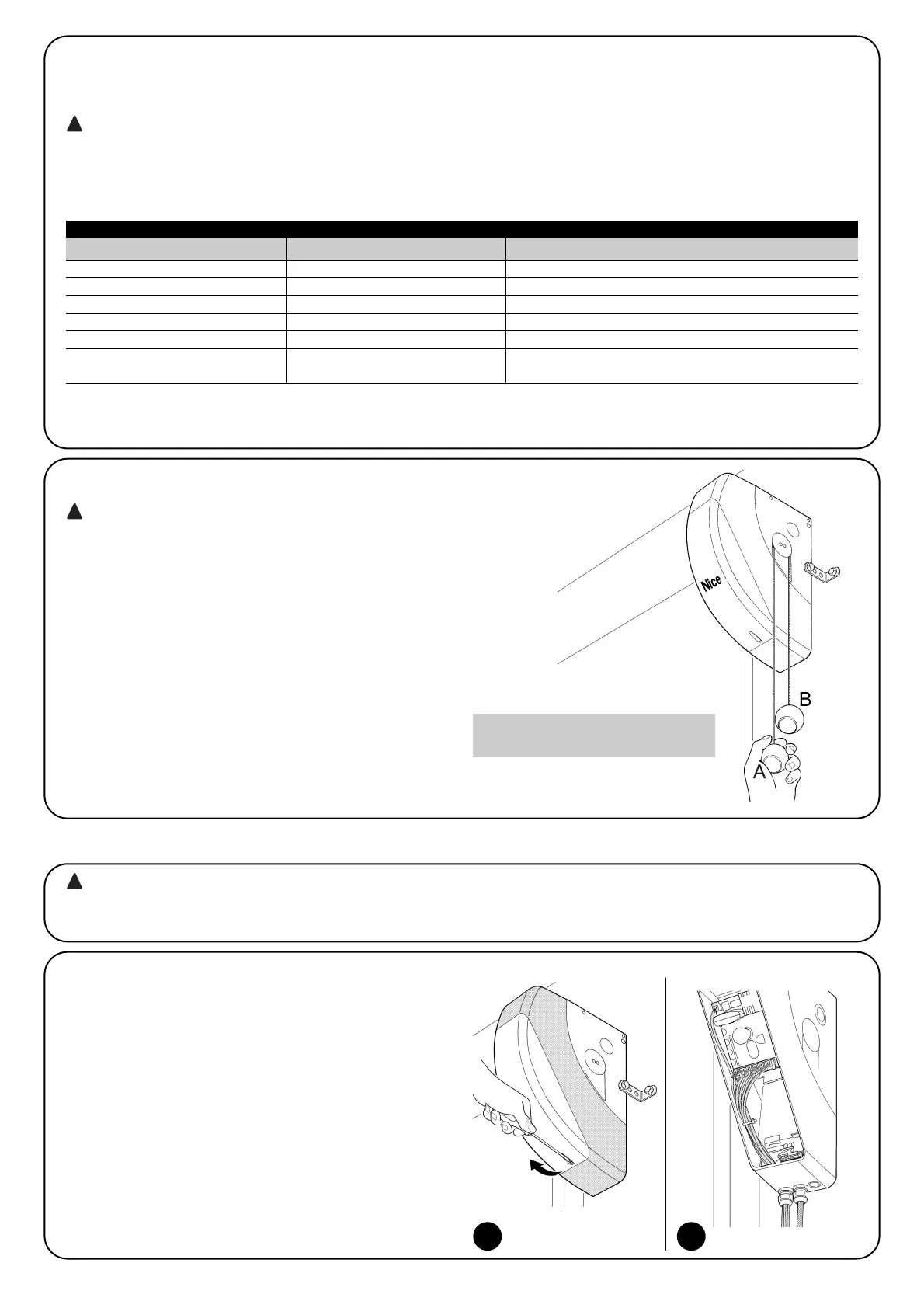

4.4) Procedimiento manual de desbloqueo y bloqueo
Tome como referencia este procedimiento cada vez
que en el texto del manual se indique que haya que “blo-
quear” o “desbloquear” manualmente el mecanismos del
SOON.
Notas:
Las maniobras de desbloqueo o de bloqueo del mecanismo deben
hacerse exclusivamente con el motorreductor completamente dete-
nido.
• La operación manual debe realizarse cuando no haya corriente
eléctrica, cuando haya algún desperfecto en la instalación, o cuan-
do esté indicado expresamente en el texto del manual.
• El desbloqueo manual permite que la puerta seccional se mueva
libremente
Para desbloquear - tire de la bola A
Para bloquear - tire de la bola B
A fin de garantizar la seguridad del instalador y evitar daños a los componentes de la automatización, antes de efec-
tuar las conexiones eléctricas o activar el Radiorreceptor, asegúrese de que la Central de mando esté DESCONECTA-
DA de la red eléctrica y de posibles baterías de compensación.
5) Efectuar las conexiones eléctricas
5.1) Conexión de todos los dispositivos
Todas las conexiones eléctricas deben efectuarse sin tensión en la
instalación.
1. Para desmontar la tapa de protección y acceder a la central
electrónica de control del SOON quite el tornillo del costado y
levante la tapa tirando de ella hacia arriba (Fig. 5).
2. Afloje el prensaestopas libre y pase los cables para la conexión
a los bornes de la central. Deje los cables 20÷30 cm más largos
de lo necesario. Véase la tabla 1 para el tipo de cable y la Fig. 6
para las conexiones.
3. Conecte los cables según el esquema de la Fig. 7. Para mayor
comodidad, los bornes son extraíbles.
4. Concluidas las conexiones, bloquee los cables apretando el
prensaestopas. La parte que excede del cable de la antena
debe atarse a los demás cables con otra abrazadera.
