4.2) Installare i componenti meccanici
Dopo aver terminato i lavori di preparazione all'installazione (ad
esempio, lo scavo delle tracce per i tubi dei cavi elettrici o la posa di
canaline esterne; l'eventuale fissaggio nel calcestruzzo dei suddetti
tubi e altre preparazioni utili), sarà possibile procedere al montaggio
e all'installazione completa di tutti i componenti meccanici ed elettri-
ci del Soon. Procedere quindi seguendo l'ordine indicato di seguito.

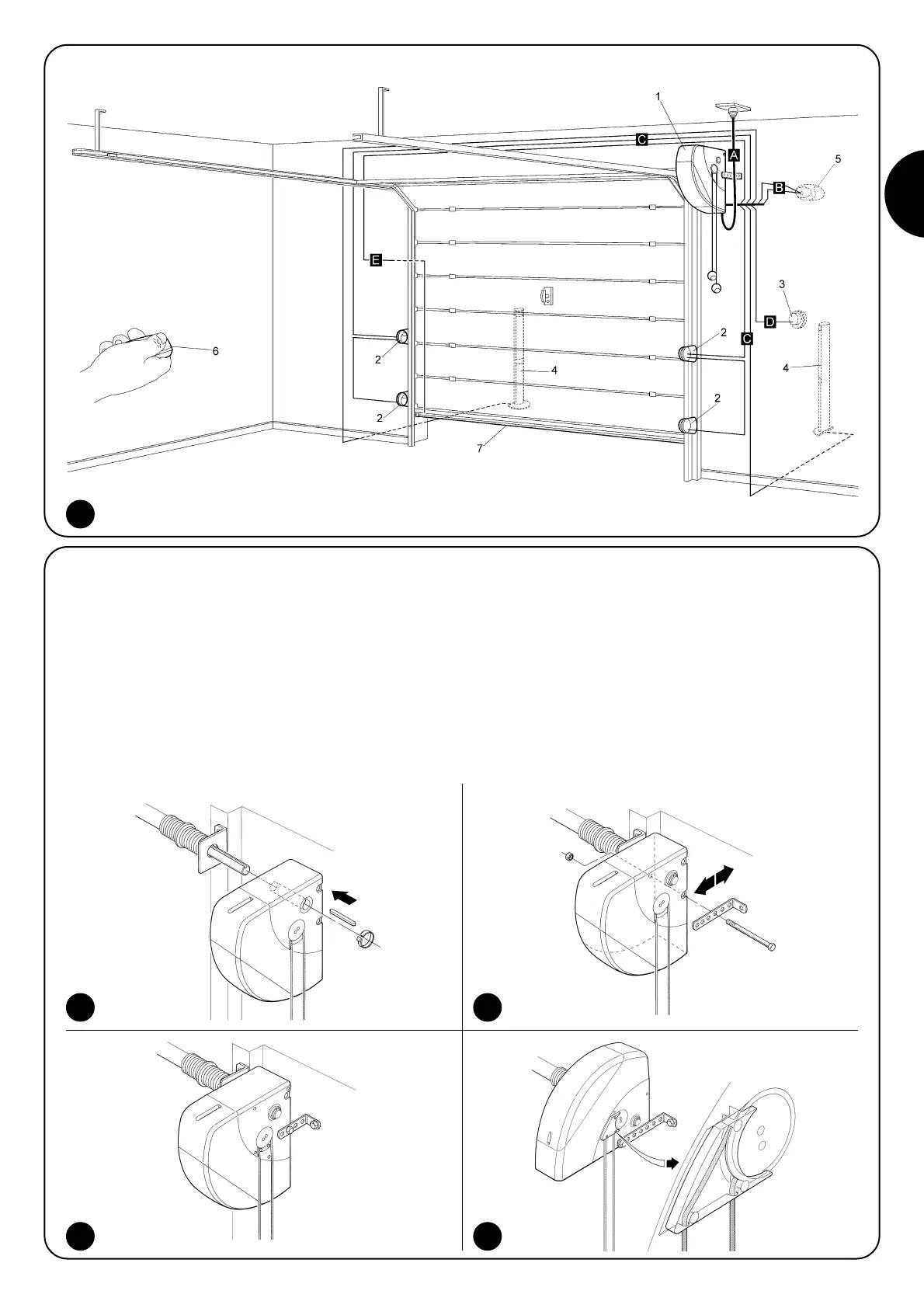

Montaggio della motoriduttore Soon (vedere Fig. 4)
1. (Fig. 4-a) Inserire l'albero di uscita del Soon nell'albero di tra-
smissione del moto del portone sezionale accoppiandoli con
l'ausilio di una chiavetta in dotazione.
Eseguire questa operazione a portone CHIUSO.
2. (Fig. 4-b) Fissare al Soon la staffa tramite vite, dado e rondella in
dotazione.
3. (Fig. 4-c) Fissare alla parete la staffa tramite un tassello (non in
dotazione) adeguato al materiale della parete.
4. (Fig. 4-d) E' possibile installare Soon in posizione orizzontale tra-
mite l'ausilio del particolare rinvio (in dotazione) che va fissato
tramite tre viti (in dotazione) nella posizione raffigurata facendo
attenzione alle uscite dei cavi di sblocco.
