4.3) Posa dei cavi elettrici (vedere Fig. 3 e Tab. 1)
Terminata l'installazione dei vari componenti meccanici, procedere ora alla posa di tutti i cavi elettrici necessari facendo riferimento alla Fig.
3 che mostra la collocazione tipica di questi cavi, e alla Tabella 1 che analizza in dettaglio le loro caratteristiche tecniche.
I cavi utilizzati per i collegamenti dei vari dispositivi devono essere adatti al tipo di installazione che s'intende effet-
tuare: se l'installazione avviene in ambiente coperto o all'interno, si consiglia un cavo tipo H03VV-F.
CARATTERISTICHE DEI CAVI ELETTRICI
(Le lettere abbinate ai cavi sono le stesse riportate anche in Fig. 3)
Nota: (*) Se il cavo di alimentazione è più lungo di 30 m, occorre usare un cavo con sezione maggiore (esempio: 3 x 2,5 mm
2
) ed è neces-
saria una messa a terra di sicurezza in prossimità dell'automazione.
Collegamento Tipo di cavo Lunghezza massima consentita
A: Linea elettrica di alimentazione n° 1 cavo (3 x 1,5 mm
2
) 30 m (*)
B: Lampeggiante n° 1 cavo (2 x 1 mm
2
) 20 m
C: Antenna n° 1 cavo schermato (tipo RG58) 20 m (si consiglia: minore di 5 m)
D: Fotocellula n° 1 cavo (2 x 0,5 mm
2
) 30 m
E: Selettore a chiave n° 1 cavo (4 x 0,5 mm
2
) 50 m
F: Collegamento bordi mobili n° 1 cavo (2 x 0,5 mm
2
) 20 m
Tabella 1: elenco cavi

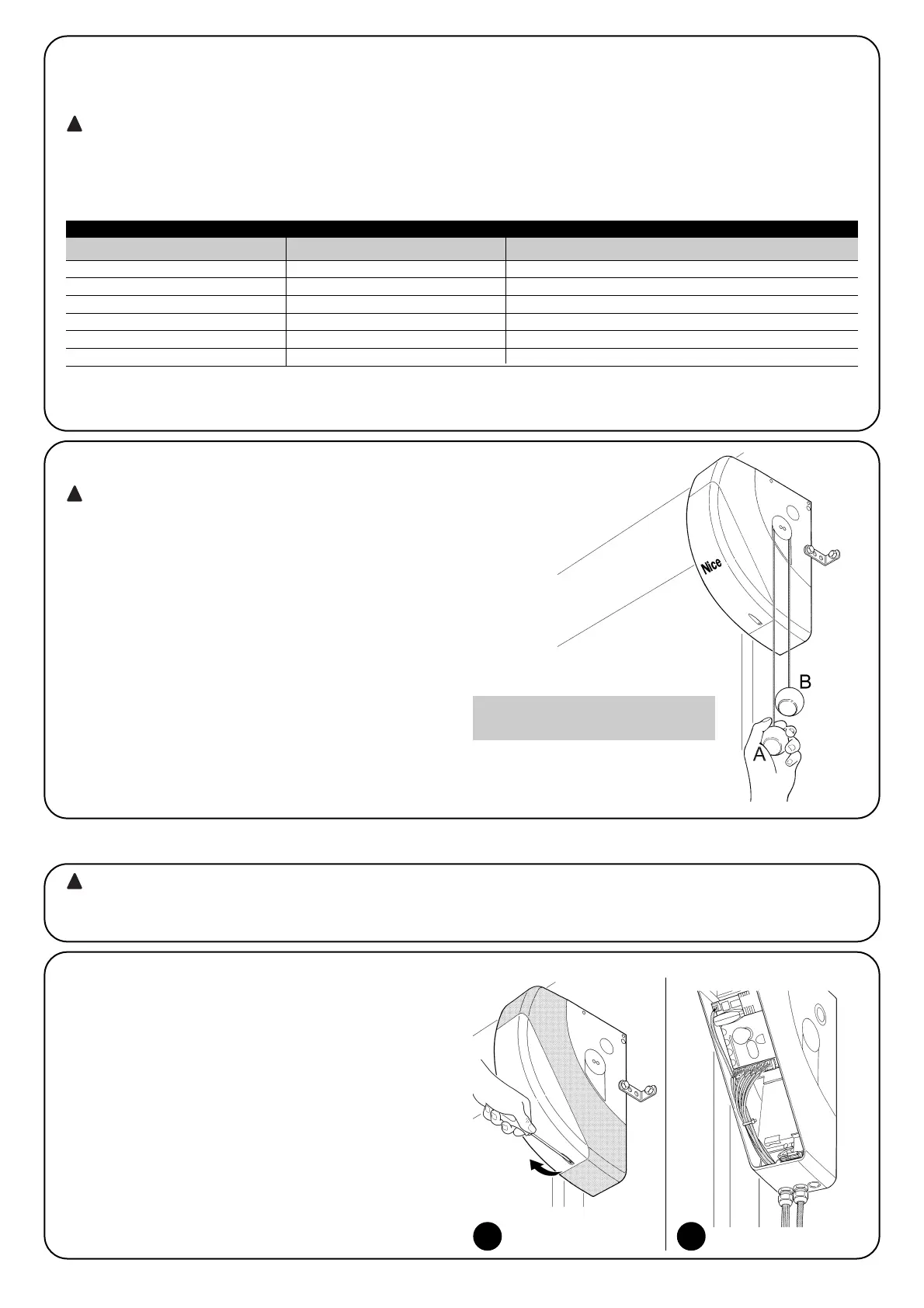

4.4) Procedura manuale di sblocco e blocco
Fare riferimento a questa procedura ogni volta che nel
testo del manuale, si invita a “bloccare” o a “sbloccare”
manualmente il meccanismo del SOON.
Note:
Le manovre di sblocco o di blocco del meccanismo devono essere
fatte esclusivamente con il motoriduttore completamente fermo.
• L'operazione manuale deve essere eseguita nei casi di mancanza
di corrente, di anomalie dell'impianto o se richiesta espressamen-
te nel testo del manuale.
• Lo sblocco manuale, consente la libera corsa del portone sezio-
nale.
Per sbloccare - tirare la pallina A
Per bloccare - tirare la pallina B
Con lo scopo di garantire la Sicurezza dell'installatore ed evitare danni ai componenti dell'automazione, prima di
effettuare i collegamenti elettrici o di innestare il Ricevitore - radio, accertarsi che la Centrale di comando sia SCOLLE-
GATA dalla rete elettrica e da eventuali batterie tampone.
5) Effettuare i collegamenti elettrici
5.1) Collegare tutti i dispositivi
Tutti i collegamenti elettrici devono essere eseguiti in assenza di ten-
sione all'impianto.
1. Per rimuovere il coperchio di protezione ed accedere alla cen-
trale elettronica di controllo di SOON occorre togliere la vite e
sollevare il coperchio tirandolo verso l'alto (Fig. 5).
2. Allentare il pressacavo libero e far passare i cavi per il collega-
mento ai morsetti della centrale. Lasciare i cavi 20÷30 cm più
lunghi del necessario. Vedere tabella 1 per il tipo di cavi e Fig. 6
per i collegamenti.
3. Eseguire i collegamenti dei cavi secondo lo schema di Fig. 7. Per
maggiore comodità i morsetti sono estraibili.
4. Terminati i collegamenti bloccare i cavi serrando il pressacavo.
La parte eccedente del cavo d'antenna va bloccata agli altri cavi
con un'altra fascetta.
65
