Przed przystąpieniem do montażu, upewnij się czy elementy produktu są nienaruszone, czy wybrano odpowiedni model oraz czy nadaje się on
do montażu w danym otoczeniu.
3) Ocena możliwości wykonania instalacji

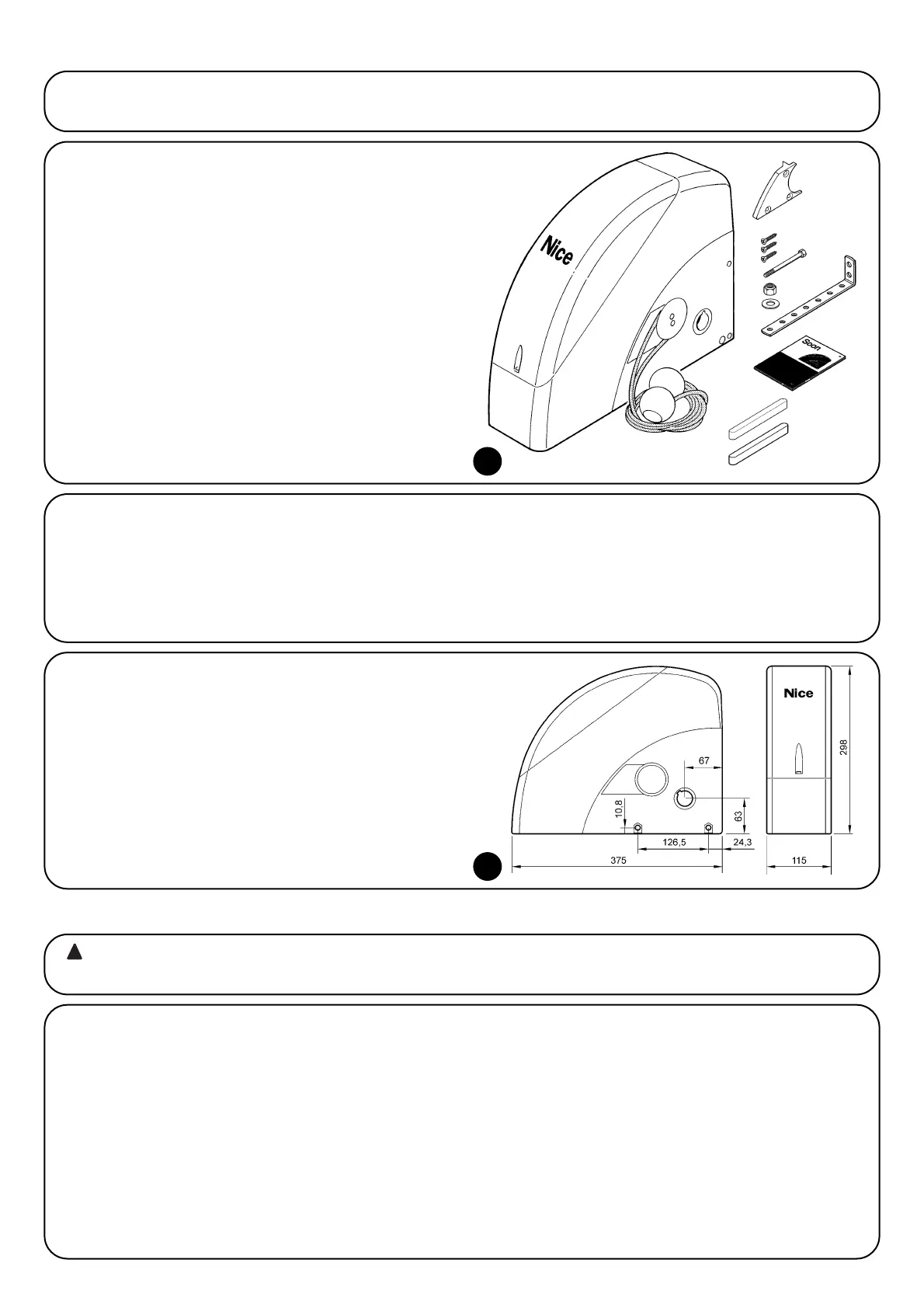

3.1) sprawdzenie elementów produktu (Rys.1)
Sprawdź czy opakowanie jest nienaruszone;
odpakuj produkt i sprawdź czy zawiera on:
- siłownik SOON
- uchwyt mocujący
- 4 elementy gałek odblokowujących
- 2 wpusty
- 1 śruba M8x130
- 1 nakrętka samoblokująca M8
- 1 podkładka D8
- 1 prowadnica
- 3 śruby samogwintujące czarne
- 1 instrukcja obsługi
Czynności związane z montażem automatyki mogą być wykonane wyłącznie przez wykwalifikowany personel techniczny,
zgodnie z obowiązującymi przepisami i normami oraz zaleceniami zawartymi w niniejszej instrukcji.
4) Montaż poszczególnych elementów
4.1) Typowy schemat instalacji (Rys.3)
Na Rys. 3 przedstawiono kompletną instalację siłownika SOON. Rysunek przedstawia typowy schemat wykonania instalacji z zaznaczeniem
poszczególnych elementów oraz przewodów potrzebnych do ich montażu.
Legenda elementów mechanicznych przedstawionych na Rys. 3:
1 - Siłownik SOON
2 - Fotokomórka
3 - Przełącznik na klucz
4 - Słupek na fotokomórkę
5 - Lampa ostrzegawcza
6 - Nadajnik
7 - Główna listwa krawędziowa
Legenda przewodów elektrycznych przedstawionych na Rys. 3:
A - Linia zasilania
B - Lampa ostrzegawcza z anteną
C - Fotokomórki
D - Przełącznik na klucz
E - Główna listwa krawędziowa
1
3.3) Sprawdzenie ograniczeń eksploatacyjnych produktu (Rys.2)
Sprawdź ograniczenia eksploatacyjne siłownika SOON oraz
pozostałych akcesoriów, które mają zostać zamontowane. Oceń czy
właściwości produktów odpowiadają wymaganiom otoczenia i
wskazanym poniżej ograniczeniom:
• Upewnij się czy wielkość bramy segmentowej nie przekracza 20 m.
• Przy użyciu wpustów znajdujących się na wyposażeniu, sprawdź czy
wał napędowy bramy segmentowej jest kompatybilny z otworem
wyjściowym siłownika SOON.
• Upewnij się czy uchwyt mocujący do ściany jest wystarczająco długi.
3.2) Sprawdzenie otoczenia
• Upewnij się czy otoczenie, w którym ma zostać zamontowany
siłownik odpowiada pełnym wymiarom siłownika SOON (Rys. 2).
• Upewnij się czy na torze ruchu bramy segmentowej nie występują
przeszkody, które mogłyby ograniczyć wykonanie pełnego manewru
otwarcia i zamknięcia.
• Upewnij się czy w miejscu, w którym ma zostać wykonany montaż
istnieje możliwość przeprowadzenia manewrów ręcznych w sposób
łatwy i bezpieczny.
• Upewnij się czy do montażu każdego urządzenia przewidziane jest
miejsce o solidnej powierzchni, w którym nie występuje ryzyko
przypadkowych uderzeń.
2
