4.2) Instalación de los componentes mecánicos
Después de haber concluido los trabajos de preparación para la ins-
talación (por ejemplo la realización de las rozas para los tubos de los
cables eléctricos o la colocación de las canaletas externas, la fijación
en el hormigón de los tubos y otras preparaciones útiles) se podrá
proceder con el montaje y la instalación completa de todos los com-
ponentes mecánicos y eléctricos del Soon. Proceda siguiendo el
orden indicado a continuación.

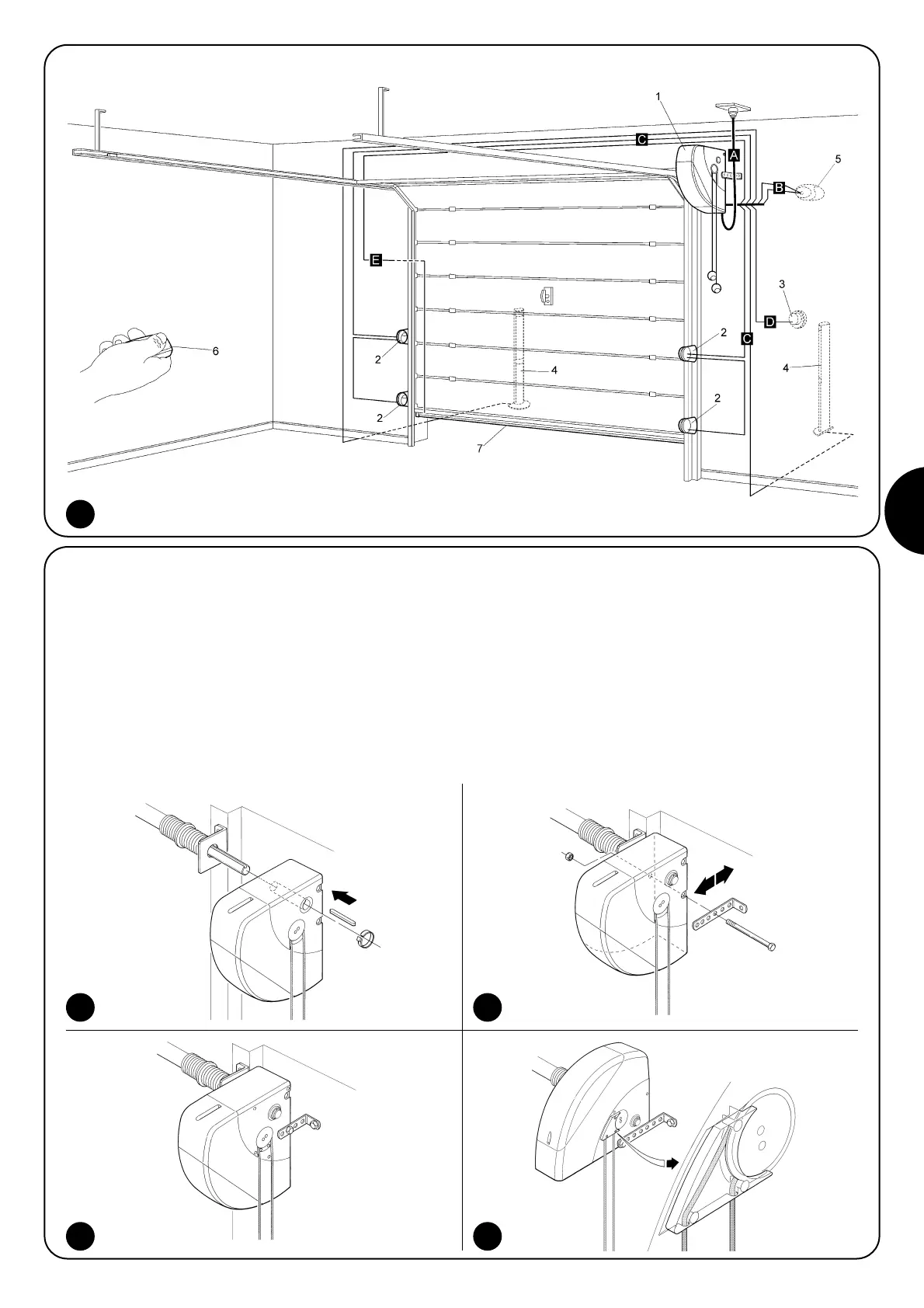

Montaje del motorreductor Soon (véase la Fig. 4)
1. (Fig. 4-a) Introduzca el eje de salida del Soon en el eje de trans-
misión de la puerta seccional, acoplándolos utilizando la llave
entregada de serie.
Realice esta operación con la puerta CERRADA.
2. (Fig. 4-b) Fije el estribo al Soon con el tornillo, la tuerca y la aran-
dela entregados de serie.
3. (Fig. 4-c) Fije el estribo a la pared con un taco (no suministrado)
adecuado para el tipo de pared.
4. (Fig. 4-d) Soon puede instalarse en posición horizontal por
medio de un reenvío (suministrado) específico que debe fijarse
con tres tornillos (suministrados) en la posición indicada, obser-
vando las salidas de los cables de desbloqueo.
4a 4b
4c 4d
