5.2) Collegare dispositivi BlueBus
BlueBUS è una tecnica che permette di effettuare i collegamenti dei
dispositivi compatibili con soli due conduttori sui quali transita sia l'a-
limentazione elettrica che i segnali di comunicazione. Tutti i disposi-
tivi vengono collegati in parallelo sugli stessi 2 conduttori di BlueBUS
e senza necessità di rispettare alcuna polarità; ogni dispositivo viene
riconosciuto singolamente poiché durante l'installazione gli viene
assegnato un indirizzo univoco. A BlueBUS si possono collegare ad
esempio: fotocellule, dispositivi di sicurezza, pulsanti di comando,
spie di segnalazione ecc. La centrale di controllo di SOON riconosce
uno ad uno tutti i dispositivi collegati attraverso un'opportuna fase di
apprendimento ed è in grado di rilevare con estrema sicurezza tutte
le possibili anomalie. Per questo motivo ogni volta che viene aggiun-
to o tolto un dispositivo collegato a BlueBUS occorrerà eseguire, nel-
la centrale, la fase di apprendimento come descritto nel paragrafo
“7.1 - Memorizzazione dispositivi”.
5.2.2) Fotosensore FT210B
Il fotosensore FT210B unisce in un unico dispositivo un sistema di
limitazione della forza (tipo C secondo la norma EN12453) ed un rile-
vatore di presenza che rileva ostacoli presenti sull'asse ottico tra tra-
smettitore TX e ricevitore RX (tipo D secondo la norma EN12453).
Nel fotosensore FT210B i segnali dello stato del bordo sensibile ven-
gono inviati attraverso il raggio della fotocellula integrando i 2 siste-
mi in un unico dispositivo. La parte trasmittente posta sull'anta mobi-
le è alimentata con batterie eliminando così gli antiestetici sistemi di
collegamento; speciali circuiti riducono il consumo della batteria per
garantire una durata fino a 15 anni (vedere i dettagli della stima nel-
le istruzioni del prodotto). Un solo dispositivo FT210B abbinato ad
un bordo sensibile (esempio TCB65) permette di raggiungere il livel-
lo di sicurezza del "bordo primario" richiesto dalla norma EN12453
per qualsiasi "tipo di utilizzo" e "tipo di attivazione". Il fotosensore
FT210B abbinato a bordi sensibili "resistivi" (8,2Kohm), è sicuro al
guasto singolo (categoria 3 secondo EN 954-1). Dispone di uno spe-
ciale circuito anticollisione che evita interferenze con altri rilevatori
anche se non sincronizzati e permette di aggiungere altre fotocellu-
le; ad esempio, nel caso di transito di veicoli pesanti dove normal-
mente si pone una seconda fotocellula a 1m da terra.
Per ulteriori informazioni sulle modalità di collegamento e indirizza-
mento vedere il manuale di istruzioni di FT210B.
5.3) Collegare dispositivi all'ingresso STOP
STOP è l'ingresso che provoca l'arresto immediato della manovra
seguito da una breve inversione.
A questo ingresso possono essere collegati dispositivi con uscita a
contatto normalmente aperto “NA”, normalmente chiuso “NC”,
dispositivi con uscita a resistenza costante 8,2KΩ oppure di tipo otti-
co, ad esempio bordi sensibili.
Come per BlueBUS, la centrale riconosce il tipo di dispositivo colle-
gato all'ingresso STOP durante la fase di apprendimento (vedere
paragrafo “7.1 - Memorizzazione dispositivi”); successivamente vie-
ne provocato uno STOP quando si verifica una qualsiasi variazione
rispetto allo stato appreso.
Con opportuni accorgimenti è possibile collegare all'ingresso STOP
più di un dispositivo, anche di tipo diverso:
• Più dispositivi NA si possono collegare in parallelo tra di loro sen-
za alcun limite di quantità.
5.2.1) Fotocellule
Il sistema “BlueBUS” consente, tramite l'indirizzamento con gli
appositi ponticelli, il riconoscimento delle fotocellule da parte della
centrale e di assegnare la corretta funzione di rilevazione. L'opera-
zione di indirizzamento va fatta sia sul TX che sul RX (ponendo i pon-
ticelli nello stesso modo) verificando che non vi siano altre coppie di
fotocellule con lo stesso indirizzo.
In un automatismo per cancelli scorrevoli con SOON è possibile

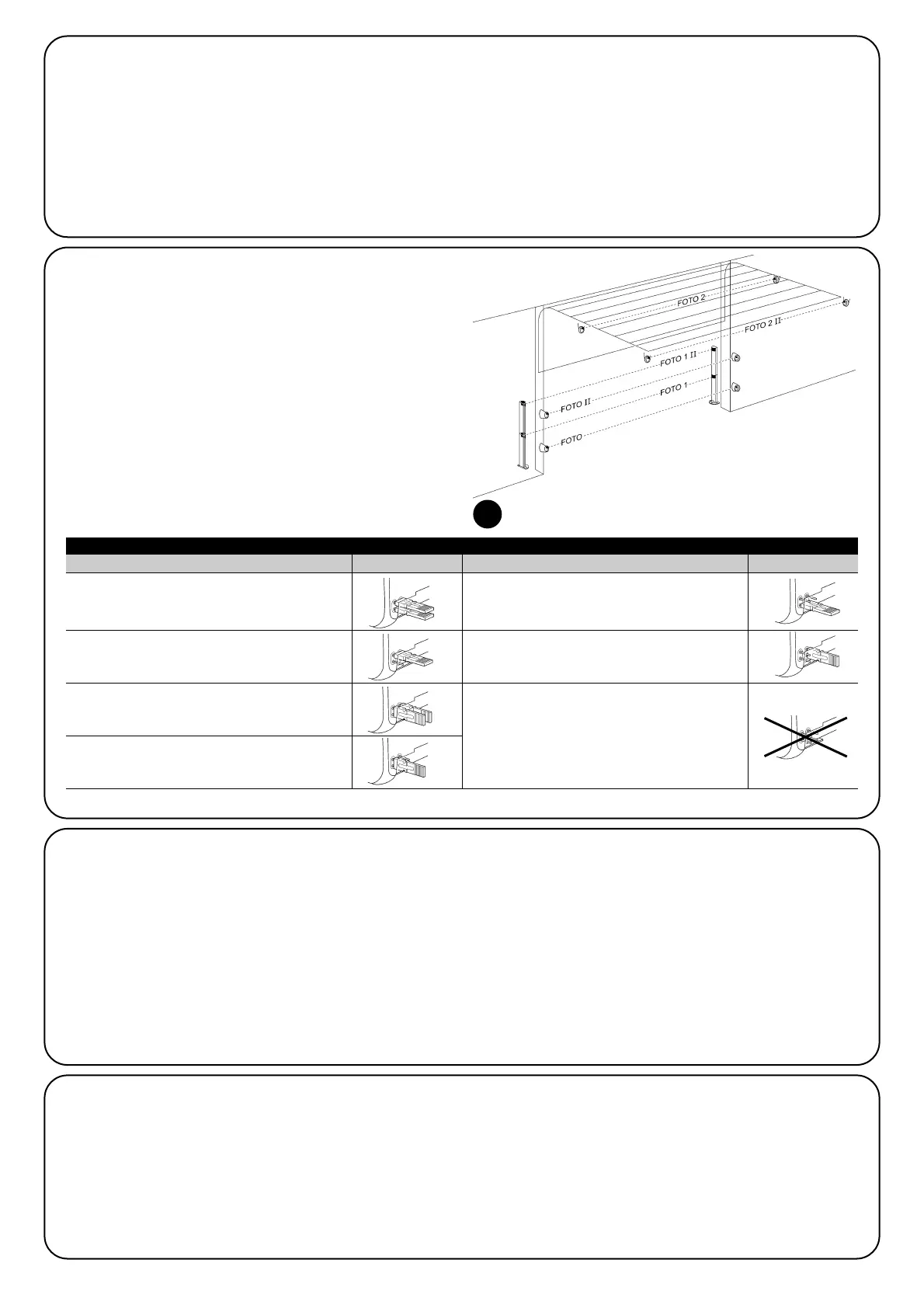

installare le fotocellule secondo quanto rappresentato in Fig. 8. Dopo
l'installazione o la rimozione di fotocellule occorrerà eseguire nella
centrale la fase di apprendimento come descritto nel paragrafo “7.1
- Memorizzazione dispositivi”.
8
FOTO
Fotocellula esterna h = 50
con intervento in chiusura
FOTO II
Fotocellula esterna h = 100
con intervento in chiusura
FOTO 1
Fotocellula interna h = 50
con intervento sia in chiusura che in apertura
FOTO 1 II
Fotocellula interna h = 100
con intervento sia in chiusura che in apertura
FOTO 2
Fotocellula esterna
con intervento in apertura
FOTO 2 II
Fotocellula interna
con intervento in apertura
FOTO 3
CONFIGURAZIONE NON PERMESSA
Tabella 2: indirizzi delle fotocellule
Fotocellula Ponticelli Fotocellula Ponticelli
