En esta SEGUNDA PARTE se describe cómo personalizar el funcionamiento de la automatización mediante regulaciones y opcionales que
se han de memorizar en la memoria de la Central. Una sección final está dedicada a la solución de los problemas, al mantenimiento y al des-
guace del producto.
9) Instrucciones para personalizar el funcionamiento de la automatización
En la central de control del SOON hay disponibles algunas funciones
programables; las funciones se regulan con los 3 botones situados
en la central: [▲] [Set] [▼] y se visualizan a través de los 8 leds:
L1…L8.
Las funciones programables disponibles en SOON están dispuestas
en 2 niveles:
Primer nivel: funciones regulables en modo ON-OFF (activo o
desactivado); en este caso, cada led L1….L8 indica una función; si
está encendido, la función está activa, si está apagado, la función
está desactivada; véase la Tab. 3.
Segundo nivel: parámetros regulables en una escala de valores
(valores de 1 a 8); en este caso cada led L1….L8 indica el valor
regulado entre los 8 valores posibles; véase la Tab. 4.
10) Programaciones
El botón “OPEN” permite accionar la apertura de la puerta, o bien despla-
zar hacia arriba el punto de programación.
El botón “STOP” permite detener la maniobra; al pulsarlo durante más de
5 segundos, permite entrar en programación.
El botón “CLOSE” permite accionar el cierre de la puerta o desplazar hacia
abajo el punto de programación.

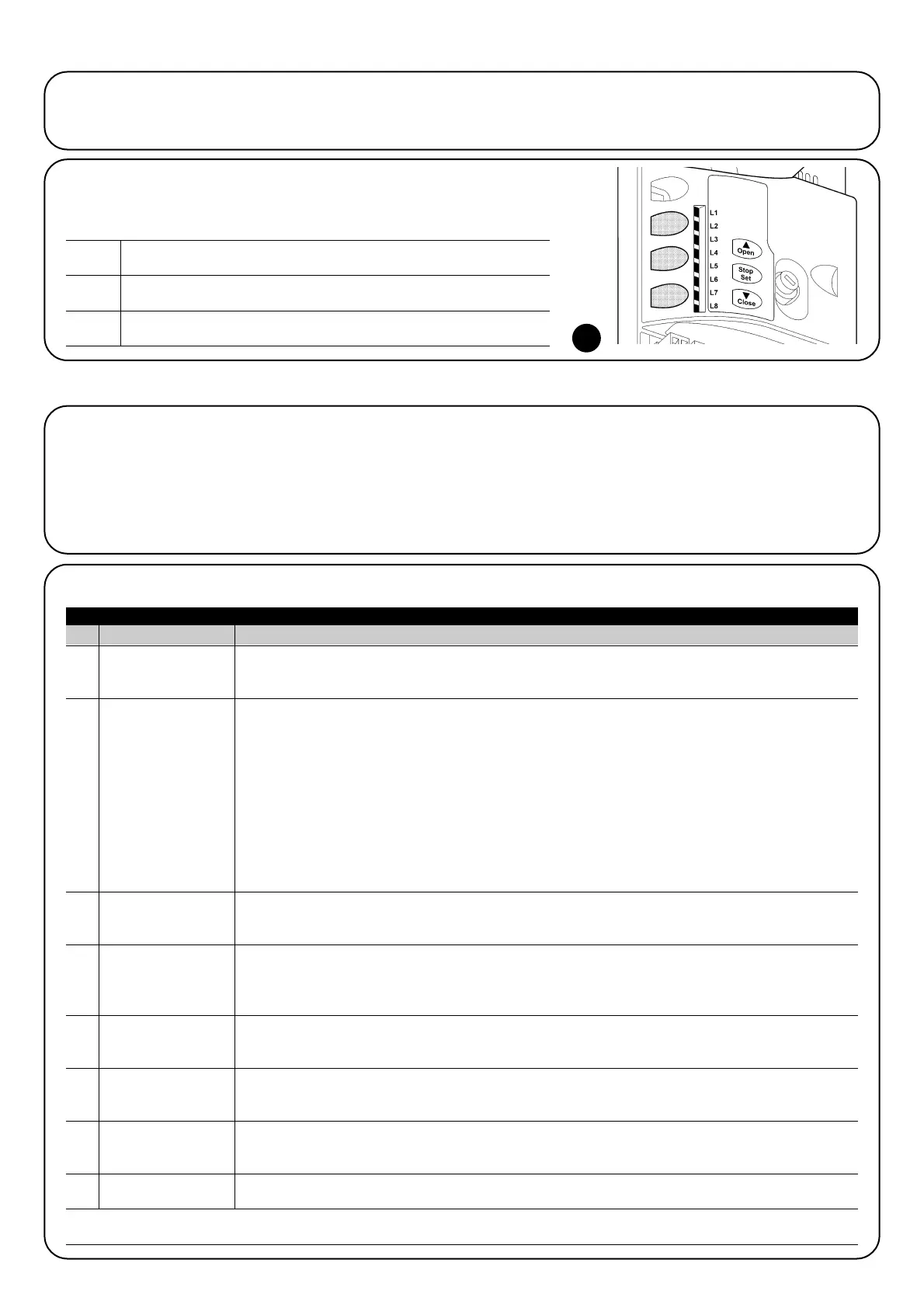

9.1) Botones de programación
En la central de control del SOON hay 3 botones que pueden utilizarse para el accio-
namiento de la central durante los ensayos y para las programaciones:
12
OPEN
▲
STOP
SET
CLOSE
▼
Led Función Descripción
L1 Cierre automático Esta función permite un cierre automático de la puerta después del tiempo de pausa programado, el
Tiempo Pausa está configurado de fábrica en 30 segundos, pero puede modificarse en 10, 20, 40, 60, 80,
120, 160 y 200 segundos. Si la función está desactivada, el funcionamiento es “semiautomático”.
L2 Cerrar después de Esta función permite tener la puerta abierta solo durante el tiempo necesario para el tránsito, en efecto, la
Fotocélula activación de "Foto" provoca siempre un cierre automático con un tiempo de pausa de (independientemente
del valor programado) El comportamiento cambia según si se activa o no la función de "Cierre Automático".
Con "Cierre automático" desactivado: la puerta siempre alcanza la posición de apertura total (aunque
si la Fotocélula queda descubierta antes). Al quedar descubierta la fotocélula se provoca el cierre
automático con una pausa 5s.
Con “Cierre Automático” activo: la maniobra de apertura se detiene inmediatamente después de que
las fotocélulas quedan descubiertas y comenzará la maniobra de cierre automático con una pausa de 5s.
La función "Cerrar después de Fotocélula" siempre se deshabilita en las maniobras interrumpidas por un
mando de Stop. Si la función "Cerrar después de fotocélula" no está activa el tiempo de pausa será aquel
programado, o no se producirá el cierre automático si la función no está activa.
L3 Cerrar Siempre La función “Cerrar Siempre” se activa provocando un cierre cuando al volver la alimentación se detecta que
la puerta está abierta. Por motivos de seguridad, la maniobra es antecedida de 3s de destello previo.
Si la función está desactivada, al volver la alimentación la puerta quedará detenida.
L4 Stand-By Esta función permite reducir al mínimo los consumos. Si esta función está activa, después de 1 minuto del
final de la maniobra la central apaga la salida BlueBUS (y después los dispositivos) y todos los leds, salvo el
led BlueBUS que destellará más lentamente. Cuando la central recibe un mando, restablece el funcionamiento.
Si la función está desactivada, los consumos no disminuirán.
L5 Inversión larga Esta función permite seleccionar el tipo de inversión que la puerta debe ejecutar por la activación de STOP
o del limitador de fuerza. Si la función está desactivada, la inversión es breve (15 cm aprox.). Si la función
está activa, la inversión se produce hasta la cota de apertura o de cierre máximo.
L6 Destello previo Con la función de destello previo se añade una pausa de 3s entre el encendido de la luz intermitente y el
inicio de la maniobra para advertir anticipadamente sobre la situación de peligro. Si el destello previo está
desactivado, el encendido de la luz intermitente coincide con el comienzo de la maniobra.
L7 Sensibilidad Esta función permite aumentar notablemente la sensibilidad del motor para la detección de obstáculos. Si
se utiliza como ayuda para la medición de la fuerza de impacto, regule también los parámetros “Velocidad”
y “Fuerza motor” en el menú del segundo nivel.
L8 Compensación Esta función permite compensar el alargamiento de los cables metálicos de la puerta y depende del uso de
una banda sensible resistiva 8,2KΩ u óptica OSE.
Durante el funcionamiento normal del SOON, cuando no se está ejecutando ninguna maniobra, los leds L1….L8 están encendidos o apa-
gados según el estado de la función que estos representan, por ejemplo L1 está encendido si la función “Cierre automático” está activa.
Tabla 3: lista de las funciones programables: primer nivel
10.1) Funciones de primer nivel
