4.2) Montaż elementów mechanicznych
Po zakończeniu prac przygotowawczych (np. wykonanie bruzd pod
rury z przewodami elektrycznymi i ułożenie zewnętrznych koryt
kablowych, ewentualne zamocowanie wspomnianych wyżej rur w
betonie i inne niezbędne prace wstępne) możesz przystąpić do
montażu i wykonania kompletnej instalacji wszystkich elementów
mechanicznych i elektrycznych siłownika SOON. Pamiętaj, aby
zachować wskazaną poniżej kolejność.

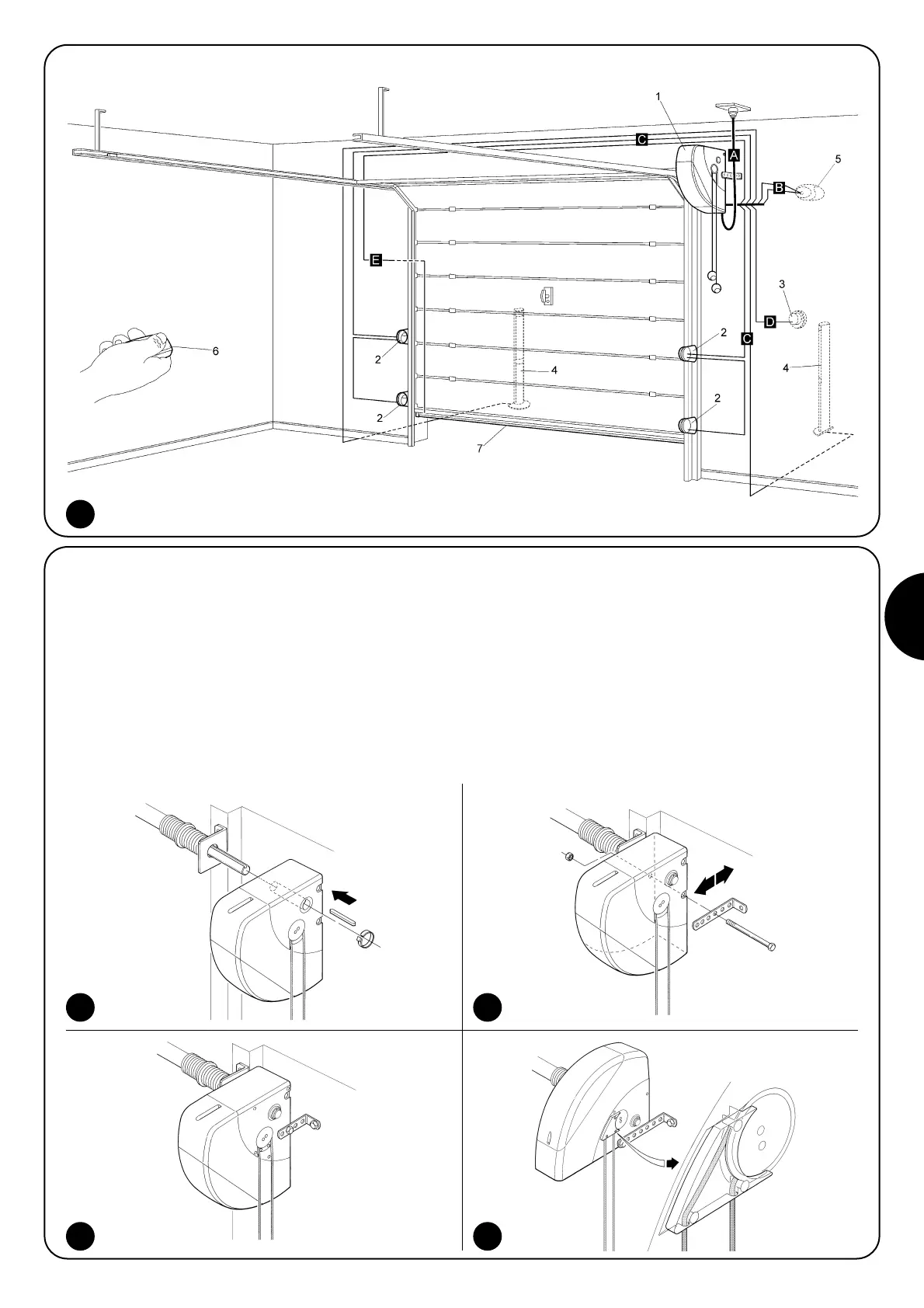

Montaż siłownika SOON (Rys. 4)
1. (Rys. 4-a) Wsuń siłownik SOON na wał napędowy bramy
segmentowej, łącząc je przy użyciu wpustu, który znajduje się na
wyposażeniu.
Czynność ta musi być wykonana przy ZAMKNIĘTEJ bramie.
2. (Rys. 4-b) Przy użyciu śruby, nakrętki i podkładki, które znajdują się
na wyposażeniu, zamontuj do siłownika SOON uchwyt mocujący.
3. (Rys. 4-c) Przy użyciu kołka rozporowego (brak w wyposażeniu)
przymocuj uchwyt do ściany. Wybierz kołek odpowiedni do typu
ściany.
4. (Rys. 4-d) Istnieje możliwość montażu siłownika SOON w pozycji
poziomej przy wykorzystaniu małej prowadnicy, który znajduje się
na wyposażeniu. Przy użyciu trzech śrub (na wyposażeniu),
przymocuj prowadnicę w pozycji przedstawionej na rysunku.
Zwróć uwagę na wyjście linek wysprzęglających
4a 4b
4c 4d
