5.4) Podłączenie zasilania
W celu podłączenia SOON do zasilania elektrycznego wystarczy włożyć wtyczkę do gniazdka. Jeśli wtyczka SOON nie jest kompatybilna z
istniejącym gniazdkiem, zastosuj odpowiedni adapter dostępny na rynku.
• Kilka urządzeń NC można podłączyć szeregowo, bez ograniczeń
ilości.
• Kilka urządzeń o stałej oporności 8,2KΩ można podłączyć
“kaskadowo” z jedną opornością końcową o wartości 8,2KΩ.
• Możliwa jest kombinacja NO i NC poprzez równoległe ustawienie obu
styków, należy tylko pamiętać by ustawić szeregowo ze stykiem NC
oporność 8,2KΩ (pozwala to na kombinację 3 urządzeń: NO, NC i
8,2KΩ).
Jeśli wejście STOP jest używane do podłączenia urządzeń
zabezpieczających, należy pamiętać, że tylko urządzenia z
wyjściem o stałej oporności 8,2KΩ lub urządzenia optyczne
gwarantują 3 klasę bezpieczeństwa, zgodnie z normą EN 954-1.

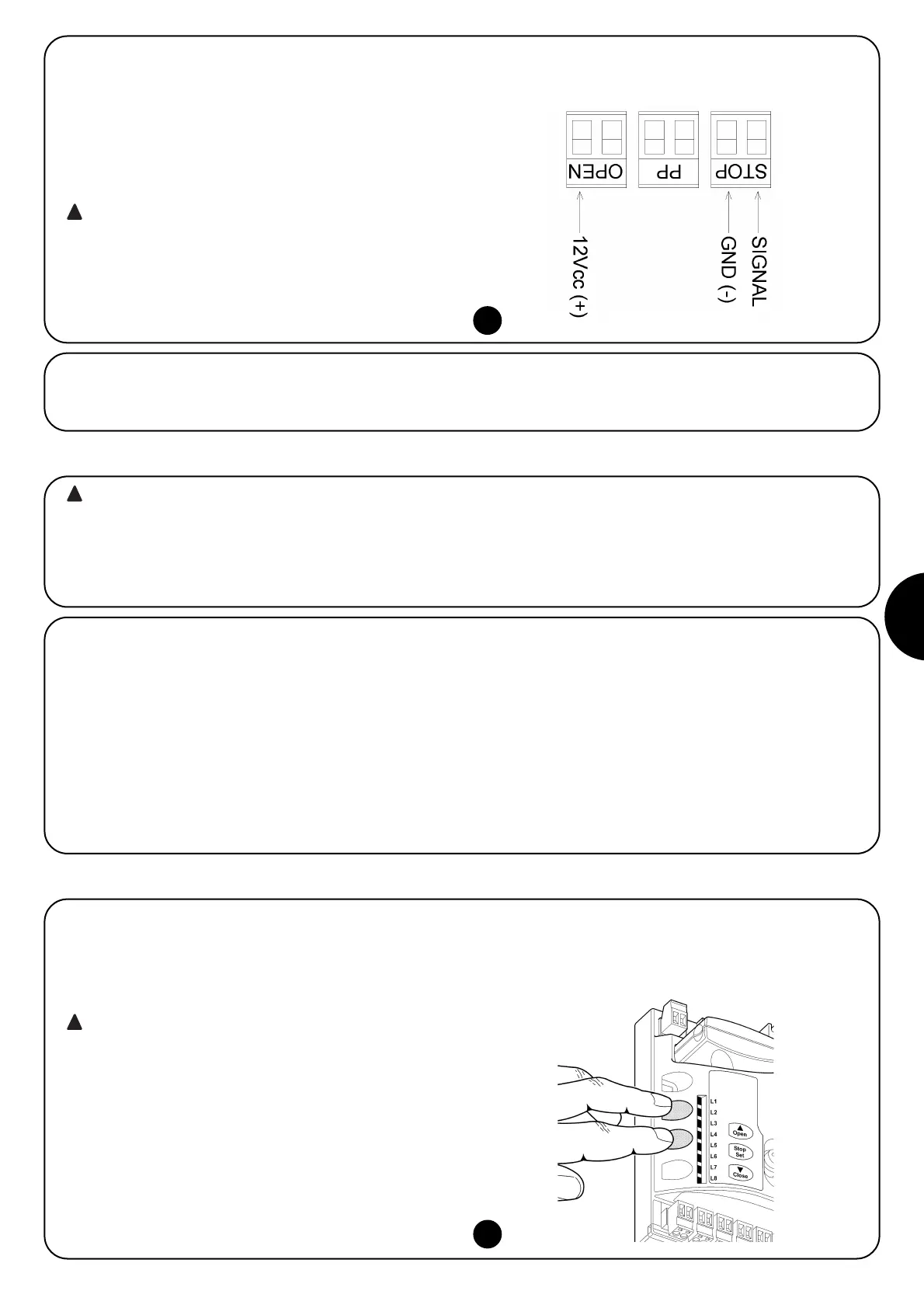

W celu podłączenia urządzenia optycznego typu OPTO SENSOR
(listwa optyczna) należy natomiast wykonać podłączenia tak jak
pokazano na Rys.9
9
Opisane poniżej czynności będą wykonywane na częsciach elektrycznych pod napięciem, w związku z tym manewry mogą
być niebezpieczne! Pracuj ostrożnie i zawsze w towarzystwie drugiej osoby.
Po zakończeniu montażu elementów i po wykonaniu podłączeń elektrycznych, zanim przejdziesz do następnego etapu, przeprowadź od razu kilka
prostych testów w celu sprawdzenia prawidłowego działania instalacji. Wykonaj czynności opisane poniżej, odhaczając po kolei punkty, gdy
uzyskasz prawidłowe wyniki.
6) Pierwsze uruchomienie instalacji - testy
7) Rozpoznawanie urządzeń i pozycji
6.1) Testy prawidłowego działania
Od razu po podłączeniu SOON do zasilania, zaleca się wykonanie kilku
prostych testów:
K Upewnij się czy dioda BlueBUS miga regularnie z częstotliwością
jedno mignięcie na sekundę.
K Jeśli są podłączone fotokomórki, upewnij się czy migają także
diody na fotokomórkach (zarówno TX jak i RX). Rodzaj migania jest
nieistotny, jako że zależy on od innych czynników.
K Upewnij się czy urządzenie podłączone do wyjścia FLASH jest
wyłączone.
K Upewnij się czy światełko nocne jest zgaszone.
Jeśli przeprowadzone testy nie dadzą pozytywnych wyników odłącz
natychmiast zasilanie centrali i sprawdź ponownie połączenia
elektryczne.
7.1) Rozpoznawanie dołączonych urządzeń
Po podłączeniu zasilania centrala musi rozpoznać urządzenia
podłączone do wyjść BlueBUS i STOP. Przed przystąpieniem do tej
fazy, diody L1 i L2 migają przypominając, że należy przeprowadzić
procedurę uczenia.
Procedura uczenia musi być przeprowadzona nawet
wówczas gdy żadne urządzenie nie zostało podłączone
1. Wciśnij i przytrzymaj przyciski [▲] i [Set]
2. Zwolnij przyciski po około 3 sekundach, kiedy diody L1 i L2
zaczną szybko migać.
3. Odczekaj kilka sekund, aż centrala zakończy procedurę uczenia.
Po zakończeniu wczytywania dioda STOP musi palić się, natomiast
diody L1 i L2 zgasną (ewentualnie zaczną migać diody L3 i L4).
Procedura rozpoznawania podłączonych urządzeń może być
przeprowadzona ponownie w każdej chwili, również po zakończeniu
montażu, np. w przypadku podłączania nowego urządzenia.
