Avant de procéder à l'installation, vérifier l'intégrité des composants du produit, l'adéquation du modèle choisi et la compatibilité de l'envi-
ronnement où l'automatisme sera installé.
3) Évaluer la faisabilité de l'installation

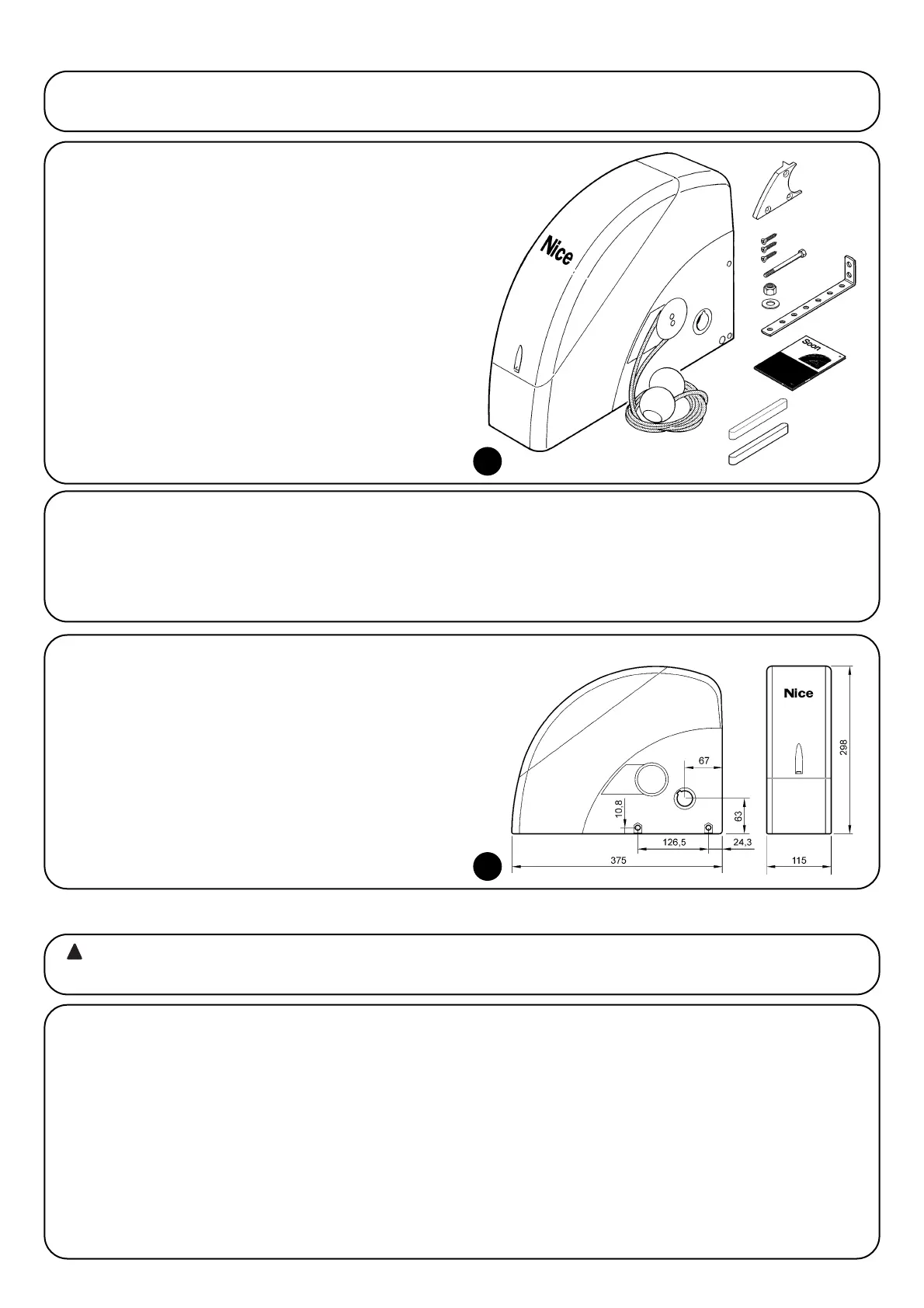

3.1) Vérifier les composants du produit (voir Fig. 1)
Vérifier l'intégrité de l'emballage;
déballer le produit et contrôler la présence de:
- 1 opérateur Soon
- 1 patte de fixation
- 4 demi-bagues de débrayage
- 2 clavettes
- 1 vis M8x130
- 1 écrou M8 indesserrable
- 1 rondelle D8
- 1 renvoi
- 3 vis autotaraudeuses noires
- 1 notice d'instructions
L'installation de l'automatisme doit être effectuée uniquement par du personnel qualifié, en respectant les présentes
instructions, les lois et les normes en vigueur.
4) Installer les différents composants
4.1) Schéma typique d'installation (voir Fig. 3)
La Fig. 3 illustre l'installation complète d'un opérateur Soon. Le dessin reporte les différents composants et les câbles nécessaires à leur
connexion, le tout assemblé et positionné suivant un schéma typique et courant.
Légende des composants mécaniques de la Fig. 3:
1 - Opérateur Soon
2 - Photocellule
3 - Sélecteur à clé
4 - Colonne pour photocellule
5 - Clignotant
6 - Émetteur
7 - Bord primaire
Légende des câbles électriques de la Fig. 3:
A - Ligne électrique d'alimentation
B - Clignotant avec antenne
C - Photocellules
D - Sélecteur à clé
E - Bord primaire
1
3.3) Vérifier les limites d'utilisation du produit (voir Fig. 2)
Vérifier les limites d'utilisation de l'opérateur Soon et des accessoires
que l'on prévoit d'installer, en évaluant si leurs caractéristiques sont
à même de satisfaire les exigences de l'environnement et les limita-
tions indiquées cia-près:
• Vérifier que la taille de la porte sectionnelle est inférieure à 20 m
2
.
• Vérifier que l'arbre d'enroulement de la porte sectionnelle est com-
patible avec l'arbre de sortie du Soon à l'aide des clavettes four-
nies dans l'emballage.
• Vérifier que la patte de fixation au mur est suffisamment longue.
3.2) Vérifier que l'environnement est adapté
• Vérifier que l'environnement choisi pour l'installation est compa-
tible avec l'encombrement total de l'opérateur Soon (Fig. 2).
• Vérifier que l'environnement choisi ne présente pas d'obstacles
sur la trajectoire de la porte sectionnelle, qui peuvent limiter son
mouvement total en ouverture et en fermeture.
• Vérifier que l'environnement choisi pour l'installation permet une
exécution facile et sûre des manœuvres manuelles.
• Vérifier que tous les dispositifs à fixer sont positionnés sur une sur-
face solide et à l'abri des chocs accidentels.
