4.2) Installer les composants mécaniques
Après avoir terminé les travaux de préparation de l'installation (par
exemple, les saignées pour les gaines des câbles électriques ou la
pose de conduits à l'extérieur; l'éventuelle fixation dans le béton des
tubes susdits et autres travaux nécessaires), on peut procéder au
montage et à l'installation complète de tous les composants méca-
niques et électriques de Soon. Procéder en suivant l'ordre indiqué
ci-après.

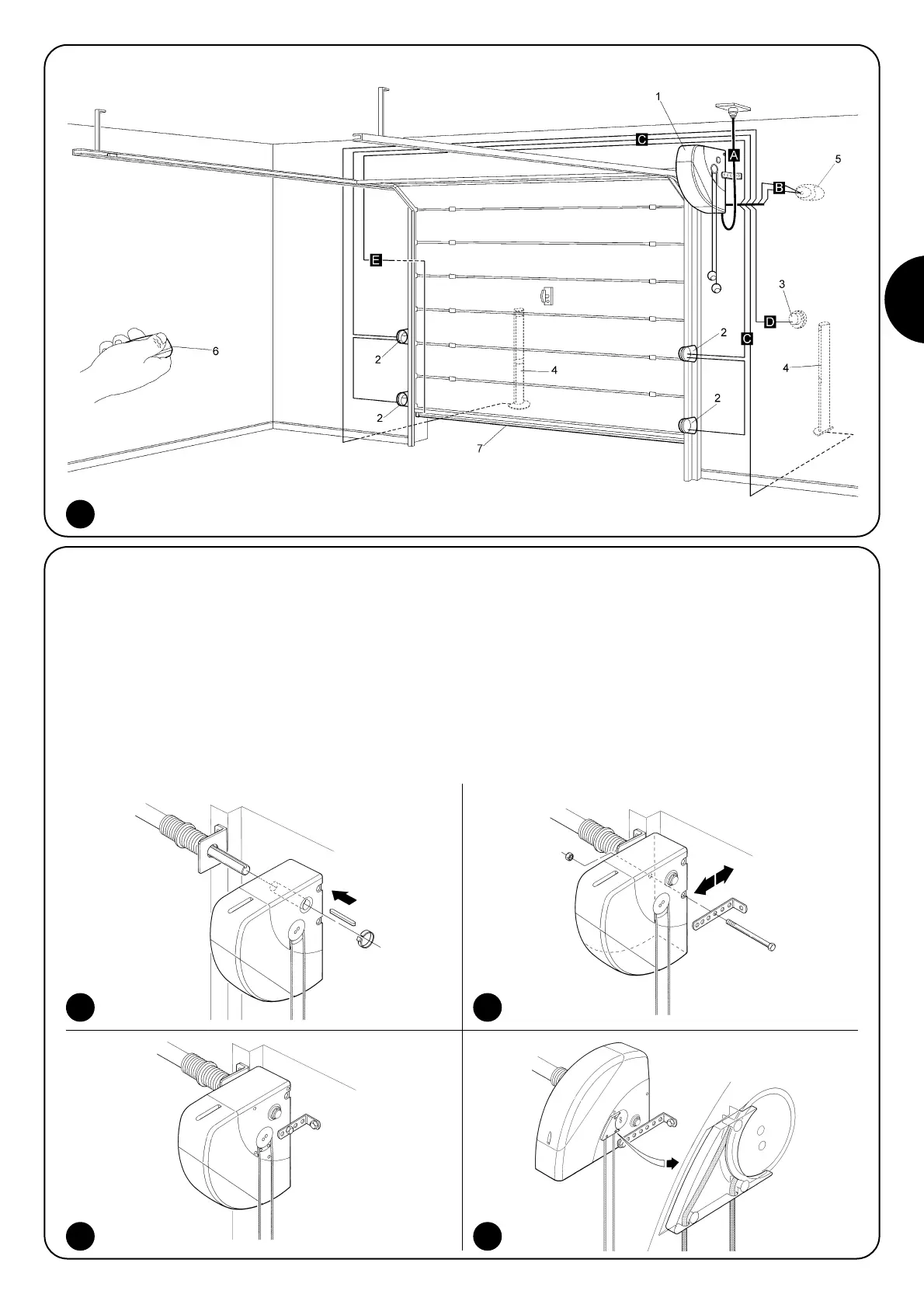

Montage de l'opérateur Soon (voir Fig. 4)
1. (Fig. 4-a) Enfiler l'arbre de sortie de Soon dans l'arbre de trans-
mission du mouvement de la porte sectionnelle en les accou-
plant à l'aide de la clavette fournie.
Effectuer cette opération avec la porte FERMÉE.
2. (Fig. 4-b) Fixer la patte de fixation sur Soon à l'aide de la vis, de
l'écrou et de la rondelle fournie.
3. (Fig. 4-c) Fixer la patte au mur avec une cheville (non fournie)
adaptée au matériau du mur.
4. (Fig. 4-d) On peut installer Soon en position horizontale avec un
renvoi particulier (fourni) qui doit être fixé avec trois vis (fournies)
dans la position illustrée, en faisant attention aux sorties des
câbles de débrayage.
4a 4b
4c 4d
