Questa SECONDA PARTE descrive come personalizzare il funzionamento dell'automazione, attraverso regolazioni e opzioni da memorizza-
re nella memoria della Centrale. Una sezione finale è dedicata invece alla risoluzione dei problemi, alla manutenzione e allo smaltimento del
prodotto.
9) Istruzioni per personalizzare il funzionamento dell'automazione
Sulla centrale di controllo di SOON sono disponibili alcune funzioni
programmabili; la regolazione delle funzioni avviene attraverso 3 tasti
presenti sulla centrale: [▲] [Set] [▼] e vengono visualizzate attra-
verso 8 led: L1….L8.
Le funzioni programmabili disponibili su SOON sono disposte su 2
livelli:
Primo livello: funzioni regolabili in modo ON-OFF (attivo oppure
non attivo); in questo caso ogni led L1….L8 indica una funzione, se
acceso la funzione è attiva, se spento la funzione non è attiva; vede-
re Tab. 3.
Secondo livello: parametri regolabili su una scala di valori (valori
da 1 a 8); in questo caso ogni led L1….L8 indica il valore regolato
tra i 8 possibili; vedere Tab. 4.
10) Programmazioni
Il tasto “OPEN” permette di comandare l'apertura del portone oppure di
spostare verso l'alto il punto di programmazione
Il tasto “STOP” permette di fermare la manovra se premuto per più di 5
secondi permette di entrare in programmazione.
Il tasto “CLOSE “permette di comandare la chiusura del portone oppure di
spostare verso il basso il punto di programmazione

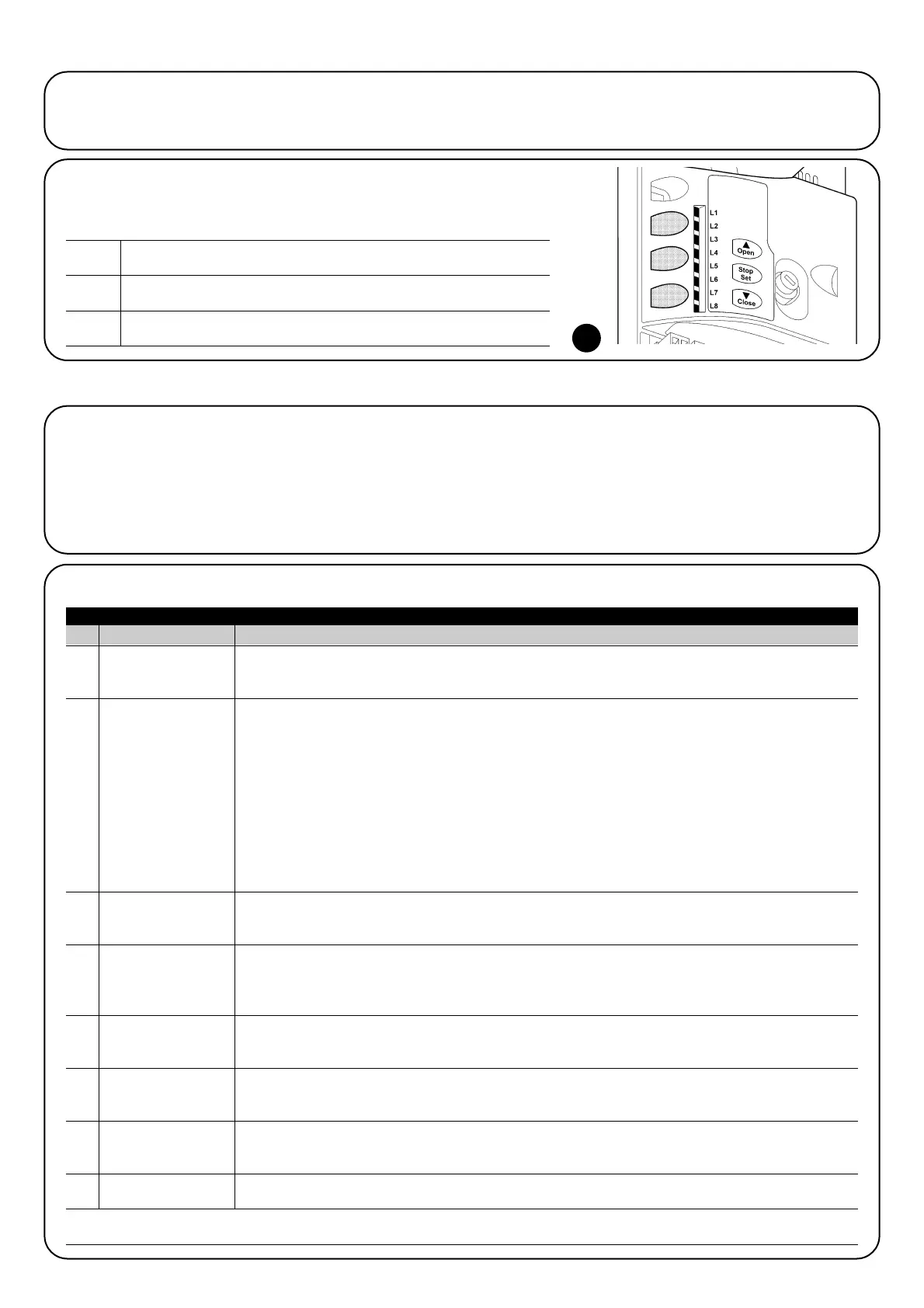

9.1) Tasti di programmazione
Sulla centrale di controllo di SOON sono presenti 3 tasti che possono essere usati sia
per il comando della centrale durante le prove sia per le programmazioni:
12
OPEN
▲
STOP
SET
CLOSE
▼
Led Funzione Descrizione
L1 Chiusura Automatica Questa funzione permette una chiusura automatica del cancello dopo il tempo pausa programmato, di
fabbrica il Tempo Pausa è posto a 30 secondi ma può essere modificato a 10, 20, 40, 60, 80, 120, 160 e
200 secondi. Se la funzione non è attivata, il funzionamento è “semiautomatico”.
L2 Richiudi Dopo Foto Questa funzione permette di tenere il portone aperto solo per il tempo necessario al transito, infatti l'intervento di
"Foto" provoca sempre una richiusura automatica con un tempo pausa di 5s (indipendentemente dal valore
programmato). Il comportamento cambia a seconda che sia attiva o meno la funzione di "Chiusura Automatica".
Con "Chiusura Automatica" non attiva: Il portone raggiunge sempre la posizione di totale apertura
(anche se il disimpegno di Foto avviene prima). Al disimpegno di Foto si provoca la richiusura automatica
con una pausa di 5s.
Con "Chiusura Automatica" attiva: la manovra di apertura si arresta subito dopo il disimpegno delle
fotocellule e si provoca la richiusura automatica con una pausa di 5s.
La funzione di "Richiudi Dopo Foto" viene sempre disabilitata nelle manovre interrotte con un comando di
Stop. Se la funzione "Richiudi Dopo Foto" non è attiva il tempo di pausa sarà quello programmato o non ci
sarà richiusura automatica se la funzione non è attiva.
L3 Chiude Sempre La funzione “Chiude Sempre” interviene, provocando una chiusura, quando al ritorno dell'alimentazione
viene rilevato il portone aperto. Per questioni di sicurezza la manovra viene preceduta da 3s di
prelampeggio. Se la funzione non è attiva, al ritorno dell'alimentazione il portone rimarrà fermo.
L4 Stand-By Questa funzione permette di ridurre al massimo i consumi. Se questa funzione è attiva, dopo 1 minuto dal
termine della manovra, la centrale spegne l'uscita BlueBUS (e quindi i dispositivi) e tutti i led ad esclusione
del led BlueBUS che lampeggerà più lentamente. Quando la centrale riceve un comando ripristina il pieno
funzionamento. Se la funzione non è attiva non ci sarà riduzione dei consumi.
L5 Inversione lunga Questa funzione permette di selezione il tipo inversione che il portone esegue a causa dell'intervento di
STOP o del limitatore di forza. Se la funzione non è attiva l'inversione è breve (15cm circa). Se la funzione è
attiva l'inversione avviene fino alla quota di apertura o chiusura massima.
L6 Prelampeggio Con la funzione di prelampeggio viene aggiunta una pausa di 3s tra l'accensione del lampeggiante e l'inizio
della manovra per avvertire in anticipo della situazione di pericolo. Se il prelampeggio non è attivo
l'accensione del lampeggiante coincide con l'inizio manovra.
L7 Sensibilità Questa funzione permette di aumentare notevolmente la sensibilità del motore nella rilevazione ostacoli. Se
viene utilizzata come ausilio per la rilevazione della forza d'impatto regolare anche i parametri “Velocità” e
“Forza motore” nel menù di secondo livello.
L8 Compensazione Questa funzione permette di recuperare l'allungamento nel tempo delle funi metalliche del portone ed è
subordinata all'impiego di un bordo sensibile ti tipo resistivo 8,2KΩ oppure ottico OSE.
Durante il funzionamento normale di SOON, quando non è in corso nessuna manovra, i led L1….L8 sono accesi o spenti in base allo sta-
to della funzione che rappresentano, ad esempio L1 è acceso se è attiva la “Chiusura automatica”.
Tabella 3: elenco funzioni programmabili: primo livello
10.1) Funzioni primo livello
