4.3) Ułożenie przewodów elektrycznych (Rys. 3 i Tabela 1)
Po zakończeniu montażu poszczególnych elementów mechanicznych, możesz przystąpić do ułożenia przewodów elektrycznych. Postępuj według
Rys. 3, który pokazuje typowe ułożenie tych przewodów oraz Tabeli 1, zawierającej ich dane techniczne.
Przewody stosowane do podłączenia poszczególnych urządzeń muszą być odpowiednie do typu instalacji, jaką pragniesz
wykonać. W przypadku montażu w miejscu zadaszonym lub w pomieszczeniach zaleca się przewód typu H03VV-F.
WŁAŚCIWOŚĆI PRZEWODÓW ELEKTRYCZNYCH
(Litery przypisane przewodom odpowiadają oznaczeniom z Rys.3)
!
Pamiętaj: (*) Jeśli długość przewodu zasilania przekracza 30 cm, musisz użyć przewodu o większym przekroju (np. 3 x 2,5 mm
2
). Potrzebne
jest wówczas także uziemienie zabezpieczające w pobliżu automatyki.
Podłączenie Rodzaj przewodu Maksymalna dozwolona długość
A: Linia zasilania przewód (3 x 1,5 mm
2
), szt.1 30 m (*)
B: Lampa ostrzegawcza przewód (2 x 1 mm
2
), szt.1 20 m
C: Antena przewód ekranowany (typ RG58), szt.1 20 m (zalecana: mniej niż 5 m)
D: Fotokomórka przewód (2 x 0,5 mm
2
), szt.1 30 m
E: Przełącznik na klucz przewód (4 x 0,5 mm
2
), szt.1 50 m
F: Podłączenie zabezpieczających listew
przewód (2 x 0,5 mm
2
), szt.1 20 m
krawędziowych
Tabela 1: Wykaz przewodów

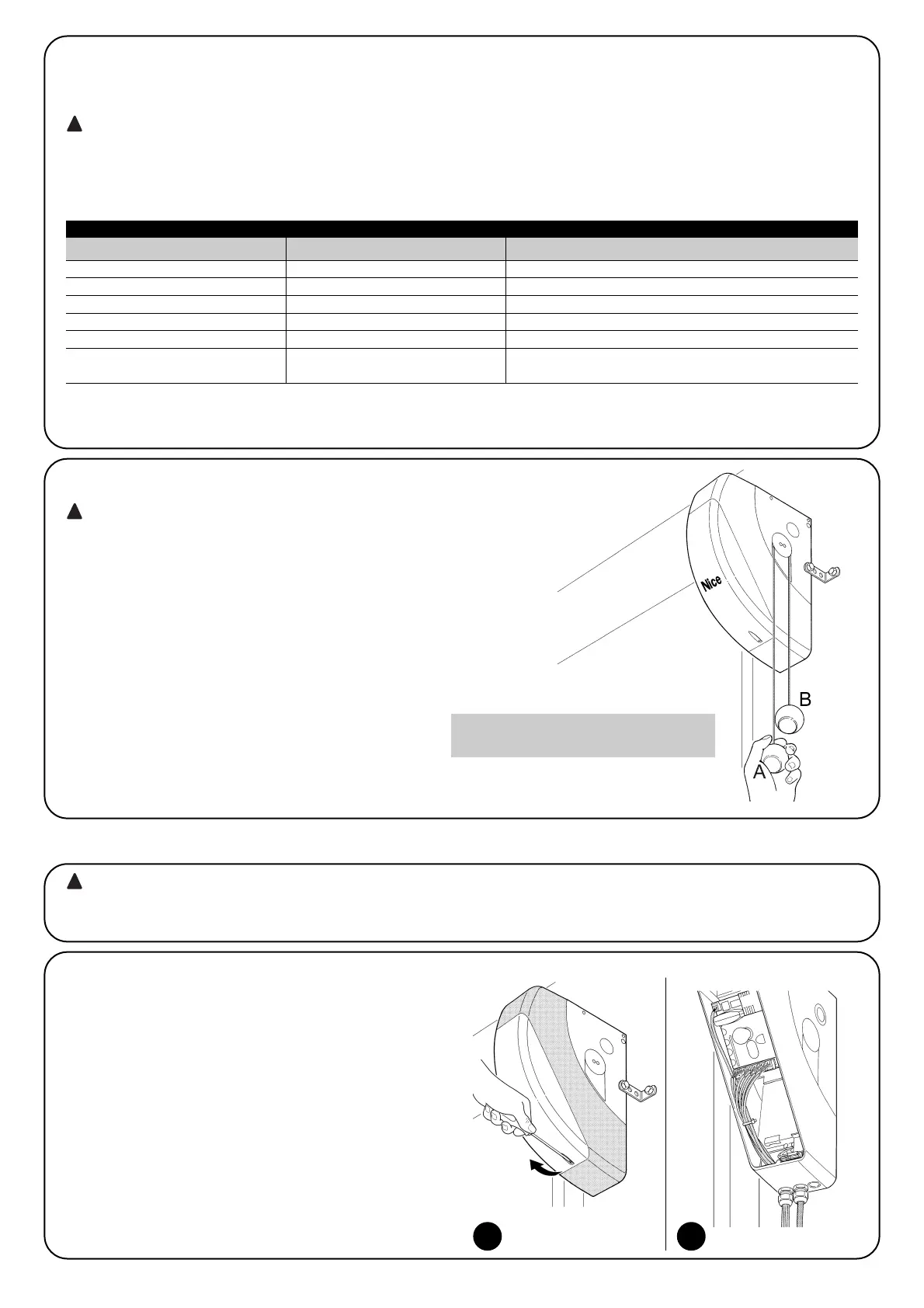

4.4) Ręczne wysprzęglanie i zasprzęglanie
Przedstawiona poniżej procedura obowiązuje
każdorazowo, gdy w tekście instrukcji jest mowa o ręcznym
“zasprzęglaniu” lub “wysprzęglaniu” mechanizmu siłownika
SOON.
Pamiętaj:
Manewr wysprzęglenia lub zasprzęglenia mechanizmu może być
wykonywany tylko przy całkowicie nieruchomym siłowniku.
• Ręczny manewr jest wykonywany w przypadku braku prądu,
wystąpienia anomalii w instalacji lub jeśli wyraźnie zaleca to instrukcja.
• Ręczne wysprzęglenie pozwala na swobodny ruch bramy
segmentowej.
!
W celu wysprzęglenia - pociągnij za kulkę A
W celu zasprzęglenia - pociągnij za kulkę B
Aby zapewnić bezpieczeństwo instalatora i uniknąć uszkodzenia elementów automatyki, przed wykonaniem podłączeń
elektrycznych lub włączeniem Nadajnika radiowego upewnij się czy Centrala sterująca jest ODŁĄCZONA od zasilania i od
ewentualnych akumulatorów buforowych.
!
5) Wykonanie podłączeń elektrycznych
5.1) Podłączenie wszystkich urządzeń
Wszystkie podłączenia elektryczne muszą być wykonywane na
odłączonym napięciu.
1. Aby zdjąć pokrywę zabezpieczającą i uzyskać dostęp do centrali
sterującej SOON, wykręć śrubę i podnieść pokrywkę odchylając ją
do góry (Rys.5).
2. Poluzuj wolną opaskę zaciskową i wsuń w nią przewody do
podłączenia do zacisków centrali. Zostaw przewody dłuższe o 20-
30 cm niż potrzeba. Typ przewodów znajdziesz w Tabeli 1,
natomiast podłączenia na Rys. 6.
3. Podłącz przewody według schematu przedstawionego na Rys. 7.
Istnieje możliwość wyjęcia zacisków, co usprawnia wykonanie
podłączeń.
4. Po wykonaniu podłączeń zablokuj przewody, zaciągając opaskę
zaciskową. Nadmiar przewodu anteny przymocuj do pozostałych
przewodów przy użyciu innej opaski.
