5.4) Collegare l'alimentazione elettrica
Per l'alimentazione elettrica a SOON è sufficiente inserire la sua spina in una presa di corrente. Eventualmente utilizzare un adattatore comu-
nemente reperibile in commercio se la spina di SOON non corrisponde alla presa disponibile.
• Più dispositivi NC si possono collegare in serie tra di loro senza
alcun limite di quantità.
• Due dispositivi con uscita a resistenza costante 8,2KΩ si possono
collegare in parallelo; se vi sono più di 2 dispositivi allora tutti devo-
no essere collegati “in cascata” con una sola resistenza di termi-
nazione da 8,2KΩ.
• E' possibile la combinazione di NA ed NC ponendo i 2 contatti in
parallelo con l'avvertenza di porre in serie al contatto NC una resi-
stenza da 8,2KΩ (ciò rende possibile anche la combinazione di 3
dispositivi: NA, NC e 8,2KΩ).
Se l'ingresso STOP è usato per collegare dispositivi con
funzioni di sicurezza; solo i dispositivi con uscita a resi-
stenza costante 8,2KΩ o dispositivi ottici OPTO SENSOR
garantiscono la categoria 3 di sicurezza ai guasti secondo
la norma EN 954-1.

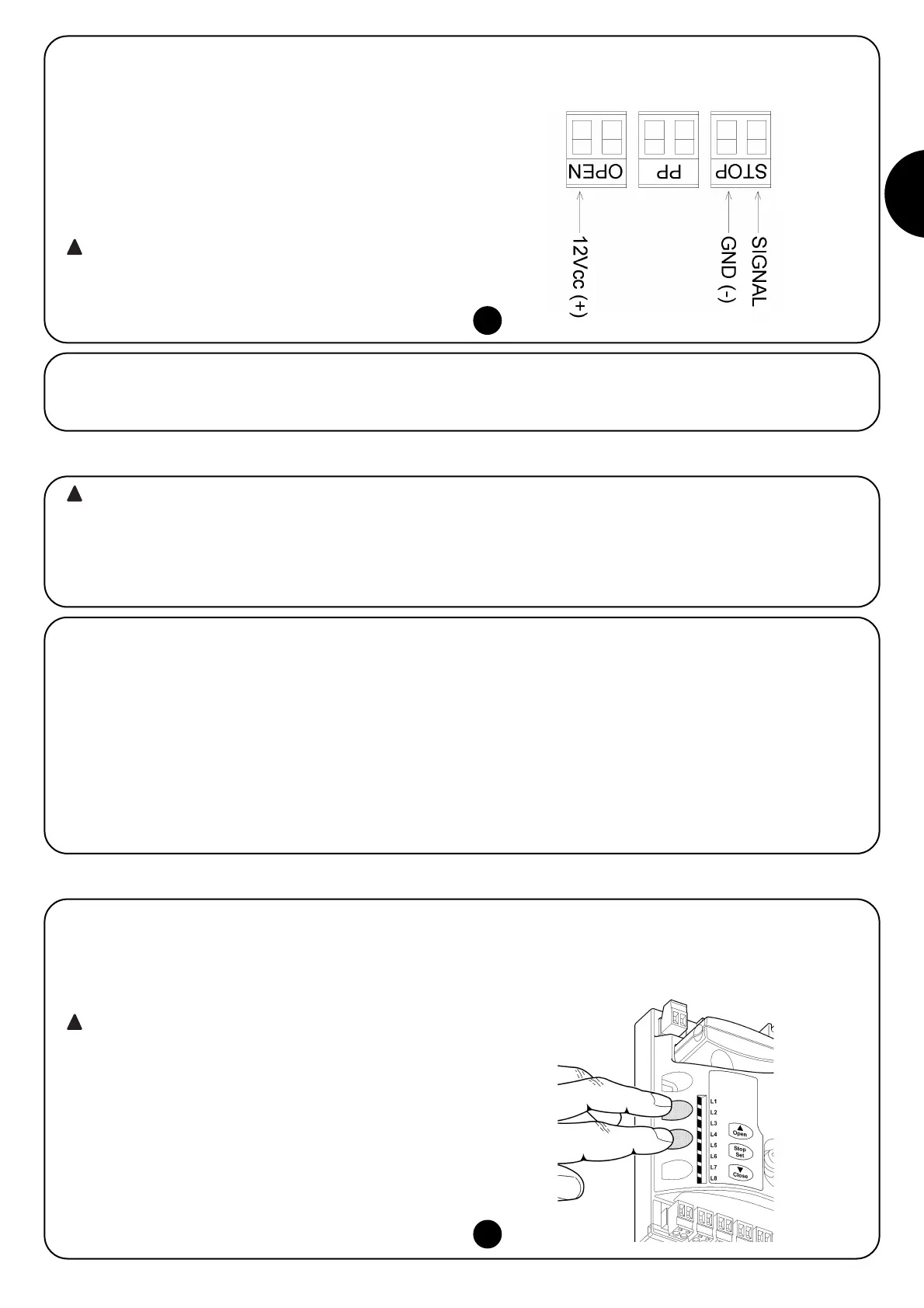

Per il collegamento di un dispositivo ottico tipo OPTO SENSOR ese-
guire, invece, le connessioni come in Fig. 9:
9
Le operazioni successive saranno effettuate su circuiti elettrici sotto tensione e le manovre potranno risultare peri-
colose! Operare quindi con attenzione e mai da soli.
Terminata l'installazione dei componenti ed effettuati i collegamenti elettrici, è necessario fare subito alcune semplici verifiche sul corretto fun-
zionamento dell'impianto, prima di procedere oltre. Quindi, effettuare le operazioni elencate di seguito, barrando mano mano i punti dopo
aver verificato la conformità dei risultati.
6) Prima accensione dell'impianto - verifiche
7) Memorizzazione dispositivi e posizioni
6.1) Test di funzionamento
Non appena viene fornita tensione a SOON è consigliabile fare alcu-
ne semplici verifiche:
K Verificare che il led BlueBUS lampeggi regolarmente alla fre-
quenza di un lampeggio al secondo.
K Se presenti le fotocellule, verificare che lampeggino anche i led
sulle fotocellule (sia su TX che su RX); non è significativo il tipo
di lampeggio, dipende da altri fattori.
K Verificare che il dispositivo collegato all'uscita FLASH sia spento.
K Verificare che la luce di cortesia sia spenta.
Se tutto questo non avviene occorre spegnere immediatamente l'a-
limentazione alla centrale e controllare con maggiore attenzione i col-
legamenti elettrici.
7.1) Memorizzazione dispositivi
Dopo l'allacciamento dell'alimentazione occorre far riconoscere alla
centrale i dispositivi collegati sugli ingressi BlueBUS e STOP. Prima
di questa fase i led L1 ed L2 lampeggiano per indicare che occorre
eseguire l'apprendimento dei dispositivi.
La fase di apprendimento dei dispositivi deve essere
eseguita anche se non c'è nessun dispositivo collegato.
1. Premere e tenere premuti i tasti [▲] e [Set]
2. Rilasciare i tasti quando i led L1 e L2 iniziano a lampeggiare mol-
to velocemente (dopo circa 3s)
3. Attendere alcuni secondi che la centrale finisca l'apprendimento
dei dispositivi
Al termine dell'apprendimento il led STOP deve rimanere acceso, i
led L1 e L2 si spegneranno (eventualmente inizieranno a lampeggia-
re i led L3 e L4).
La fase di apprendimento dispositivi collegati può essere rifatta in
qualsiasi momento anche dopo l'installazione per esempio se venis-
se aggiunto un dispositivo.
