MANUEL TECHNIQUE D’UTILISATION
3.6 Installation de la gaine du câble du
dérailleur
1. Dirigez la gaine du câble comme illustré
ci-contre, depuis le dérailleur jusqu'à
l'interface de moyeu Nfinity.
2. Mesurez, coupez et installez la longueur
de gaine appropriée (A) pour le vélo.
• Il est préférable que la gaine recouvre
toute la longueur des deux câbles du
dérailleur.
• Assurez-vous que les gaines des câbles
sont suffisamment longues pour pouvoir
effectuer un angle de braquage extrême.
Tenez également compte de l'influence
des guidons et potences réglables sur la
longueur de la gaine du câble.
3. Fixez la gaine du câble au cadre.
• La gaine du câble doit demeurer mobile
pour pouvoir l'ajuster à l'axe.
• Évitez les rayons de courbure serrés
lorsque vous placez la gaine du câble du
dérailleur.
• Laissez au moins 150 mm de gaine sans
support sur l'interface de moyeu Nfinity
pour faciliter le montage et le démontage
du matériel du câble du dérailleur.

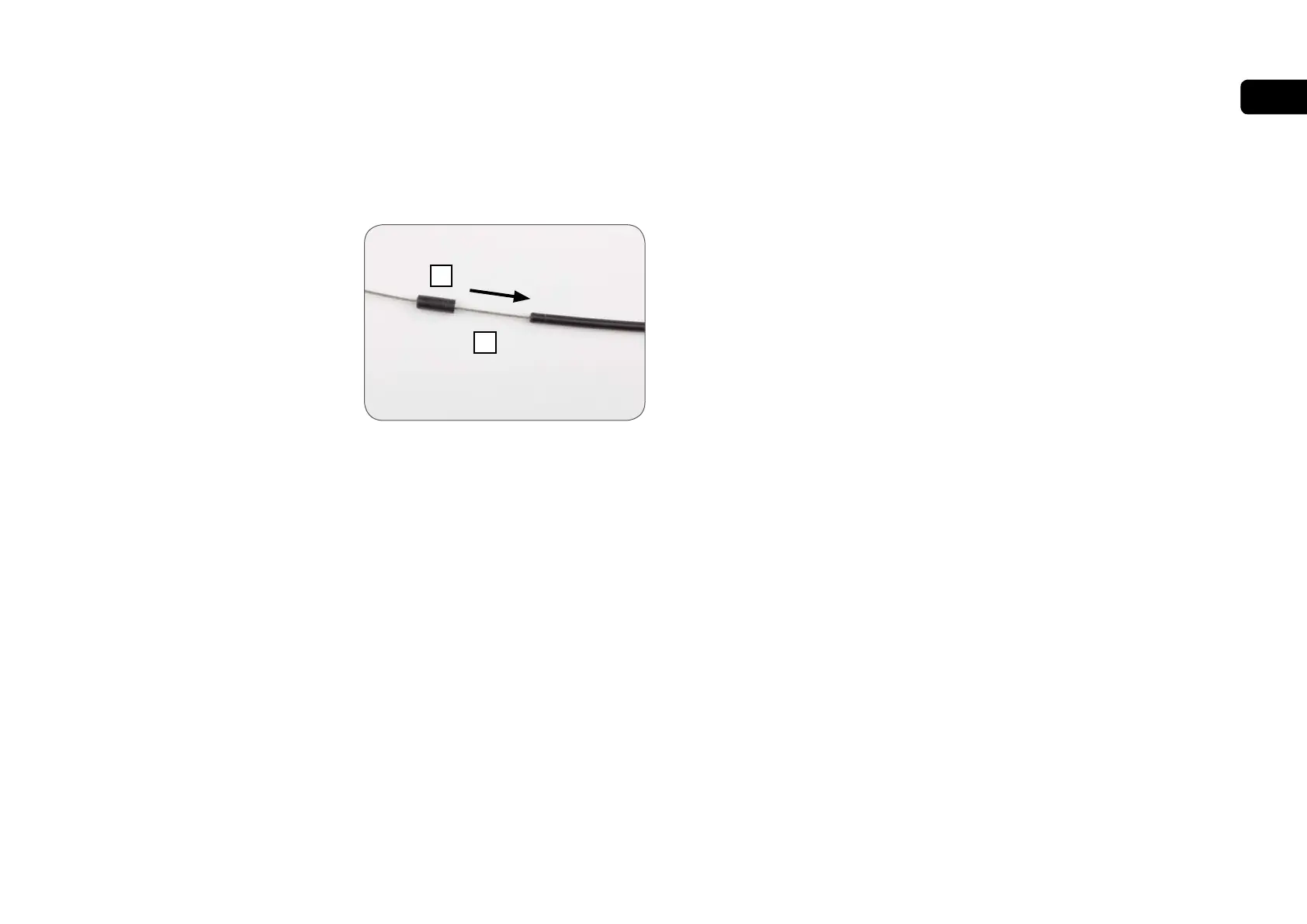

4. Dès que vous avez obtenu une longueur de
gaine correcte, installez les embouts (B) à
l'extrémité de chaque gaine.
B
A
NFINITY - ASSEMBLAGE DES COMPOSANTS
