TECHNISCHES BENUTZERHANDBUCH

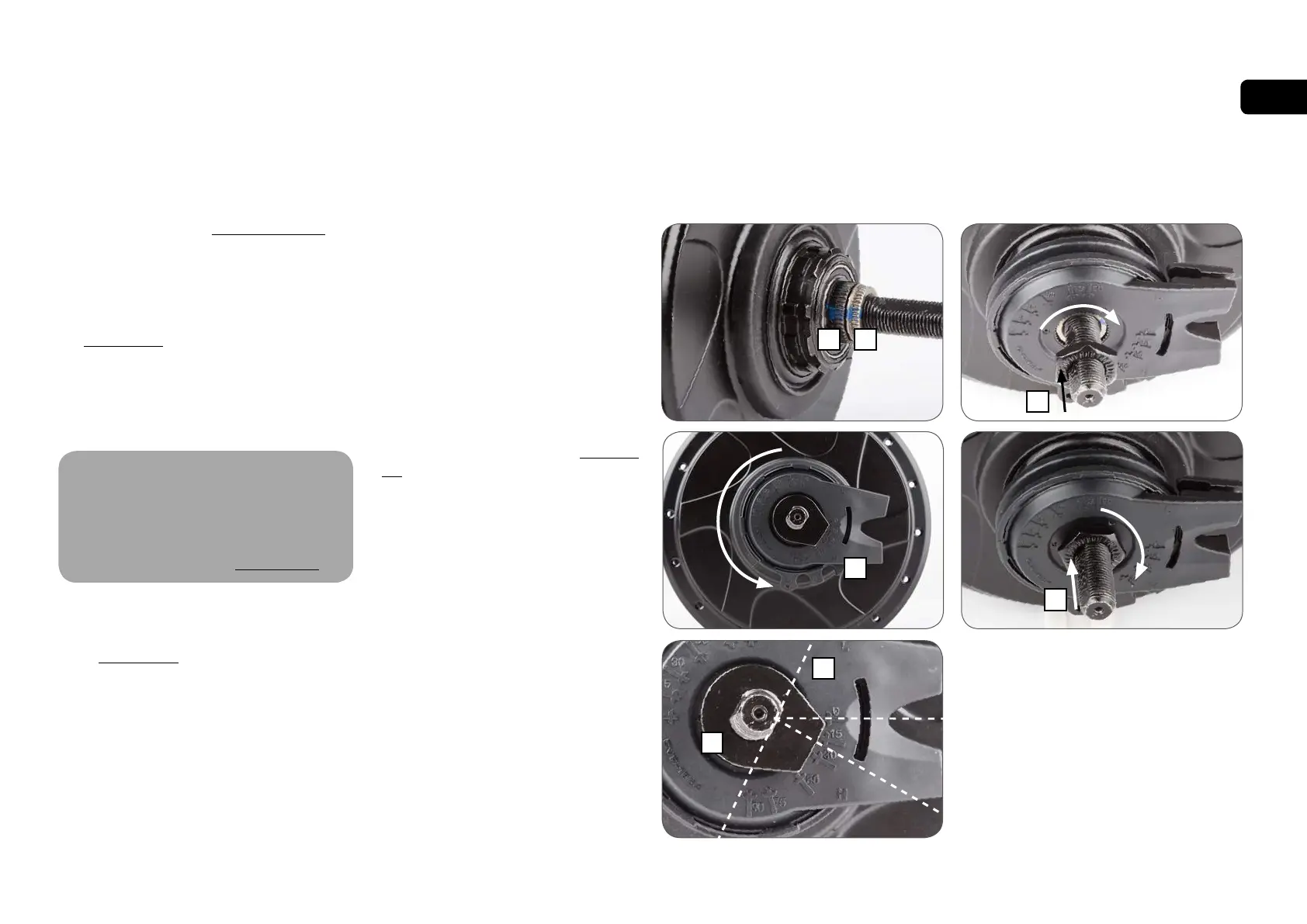

3.4 Nfinity Naben-Interface montieren
1. Entfernen sie die Anti-Shift-Sicherung, wenn
sie noch montiert ist (vgl. Abschnitt 3.2).
2. Achten Sie darauf, dass die Markierung
auf der gekerbten Mutter (A) mit der
Markierung auf dem Kerbzahnprofil der
Achse (B) auf einer Linie liegen. Siehe
Abschnitt 4.2, falls dies nicht der Fall sein
sollte.
3. Stellen Sie das Nfinity Naben-Interface
vor dem Einbau auf die volle Overdrive-
Position "H" (C).
Die Naben der Modelreihen
N330 und N360/N380 sind
mit unterschiedlichen Mitnehmern
ausgestattet und daher ausschließlich mit
den jeweils entsprechenden Nfinity Naben-
Interface kompatibel. Siehe Abschnitt 3.3.
4. Schieben Sie das Nfinity Naben-Interface
auf die rechte Achse und richten Sie die
Abflachungen an der Achse (D) an dem
in Abschnitt 3.3 bestimmten Einbauwinkel
aus.
• Alternativ kann eine Nasenscheibe (E) auf
die Achse geschoben werden, um den
Einbauwinkel auszurichten.
5. Wenn der Einbauwinkel ausgerichtet
ist, achten Sie darauf, dass das Nfinity
Naben-Interface auf vollen Overdrive
gestellt ist, und setzen Sie dann das Nfinity
Naben-Interface und die gekerbte Mutter
auf den Mitnehmer, bis es bündig mit der
gekerbten Mutter ist.
6. Schrauben Sie die rechte Mutter (F) mit der
Riffelung nach außen auf die Achse und
ziehen Sie diese mit einem Drehmoment
von 10-15 Nm an.
7. Bauen Sie das Hinterrad gemäß Abschnitt
2.5 ein.
C
D
E
BA
H
F
F

!
NFINITY – MONTAGE VON BAUTEILEN
