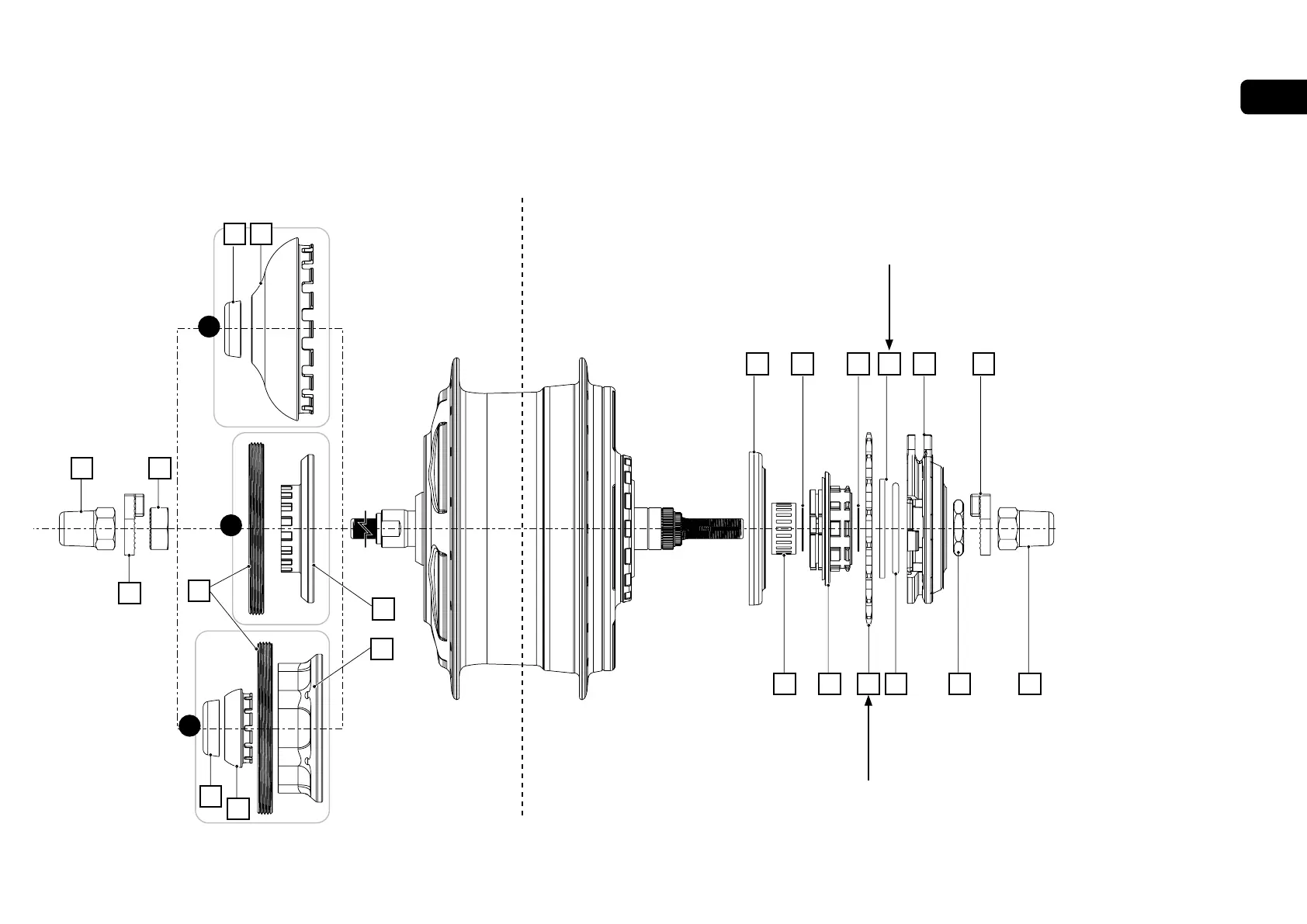

5.3 Explosietekening
18 16 14 12 10 1
19 17 15 13 11 2
7
9
4
8
6
4 5
1
2
3
A
B
C
HARMONY TECHNISCHE GEGEVENS
Linker- (niet-aangedreven) kant Rechter- (aangedreven) kant
(Optioneel- te gebruiken
bij tandwielen met een
dikte van 2,3 mm)
Niet meegeleverd
Velgremonfiguratie
Roller-brake-configuratie
Schijfremconfiguratie
Asmoer
No-turn-onderlegring
Linkerasmoer
Schuin toelopende vulring
Velgremcover
Klemring voor rem
Roller-brake-adapter
Remcover
Schijfremcover
Rechtermoer
Naafinterface
Tandwielklemring
Tandwielspacer
Tandwiel
Klemring (freewheel)
Freewheelconstructie
Klemring (binnenkant)
Naaldlager
Rechterafdekkap
