NuVinci Nfinity 330 - Explosionszeichnung

54
DE
TECHNISCHES BENUTZERHANDBUCH
NFINITY – TECHNISCHE DATEN

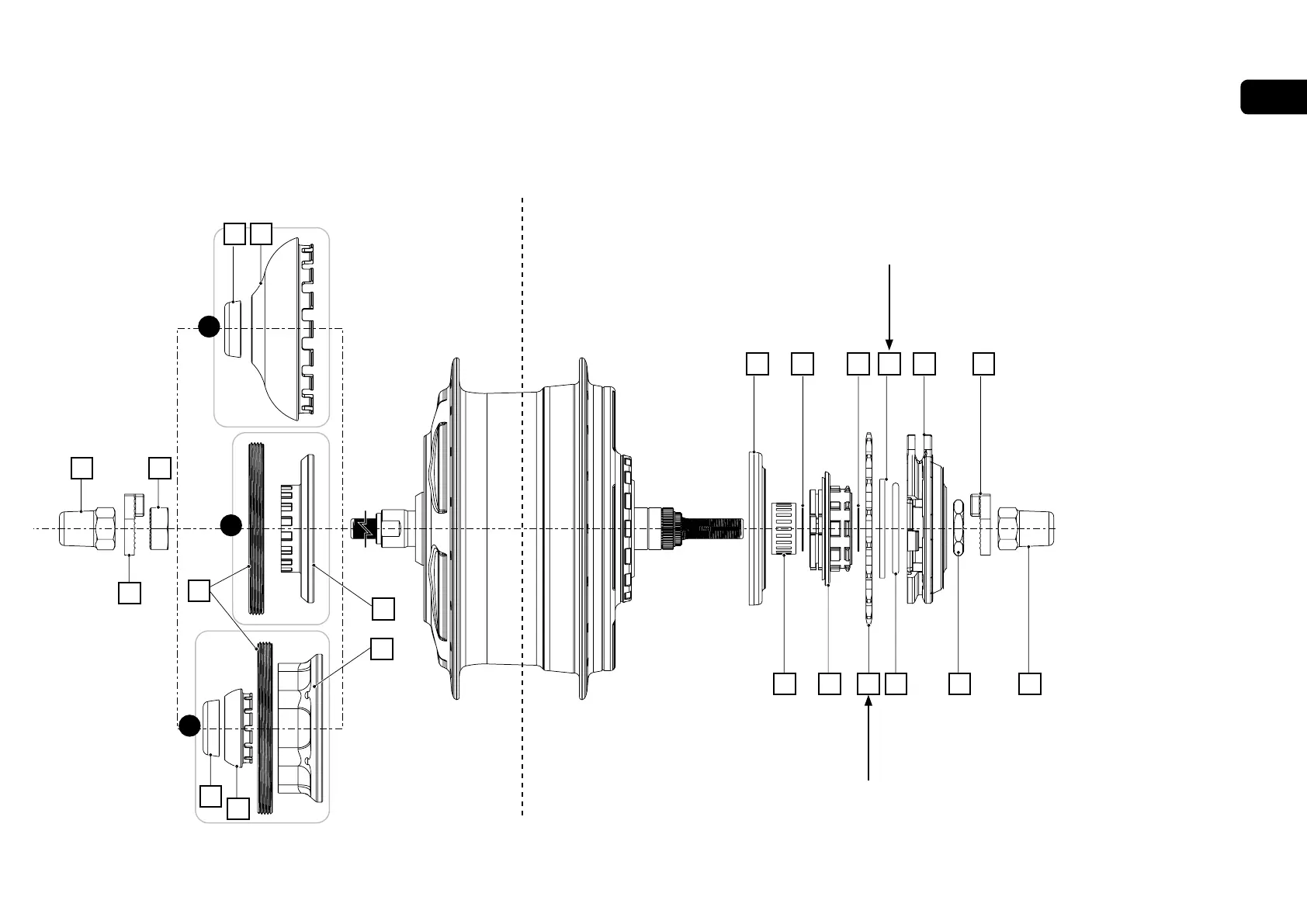

5.3 Explosionszeichnung
Ausstattung mit Felgenbremse
Ausstattung mit Rollenbremse
Ausstattung mit Scheibenbremse
Achsmutter
Nasenscheibe
Linke Mutter
Tellerscheibe
Staubschutzdeckel Felgenbremse
Bremsen-Sicherungsring
Klemmrollen-Adapter
Bremsen-Abdeckung
Scheibenbremsen-Adapter
Rechte Mutter
Nfinity Naben-Interface
Sprengring (Ritzel)
Ritzel-Distanzring
Ritzel
Sprengring (Freilauf)
Freilaufkörper
Sprengring (innen)
Nadellager
Rechte Abdeckung
A
B
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
(Optional - wird
mit 2,3 mm breiten
Ritzeln ver wendet)
Nicht im Lieferumpfang enthalten
Linke Seite
(Nicht-Antreibsseite)
Rechte Seite
(Nicht-Antreibsseite)
18 16 14 12 10 1
19 17 15 13 11 2
7
9
4
8
6
4 5
1
2
3
A
B
C
