2.5 Montage van het achterwiel
1. Plaats het achterwiel in het frame en let er
daarbij op dat de binnenkabels niet klem
komen te zitten.
2. Schuif op de beide uiteinden van de as
(A) een onderlegring. De gekartelde
rand in de onderlegring moet tegen
de uitvaleinden van het frame worden
geplaatst. De rechthoekige opstaande
rand moet in het uitvaleinde van het frame
vallen.
3. Monteer de asmoeren (B). Draai ze aan
met 30 - 40 Nm (266 - 350 in-lb).
- Bij velg- en rollerremapplicaties maakt u de
achterrem los volgens de instructies van de
fabrikant.
Onjuiste installatie van de onderleg-
ring kan tot schade leiden aan het
uiteinde en de naaf.
Te veel aanhalen kan onderdelen
beschadigen. Te weinig aanhalen
kan ertoe leiden dan de as in het
uiteinde glijdt.

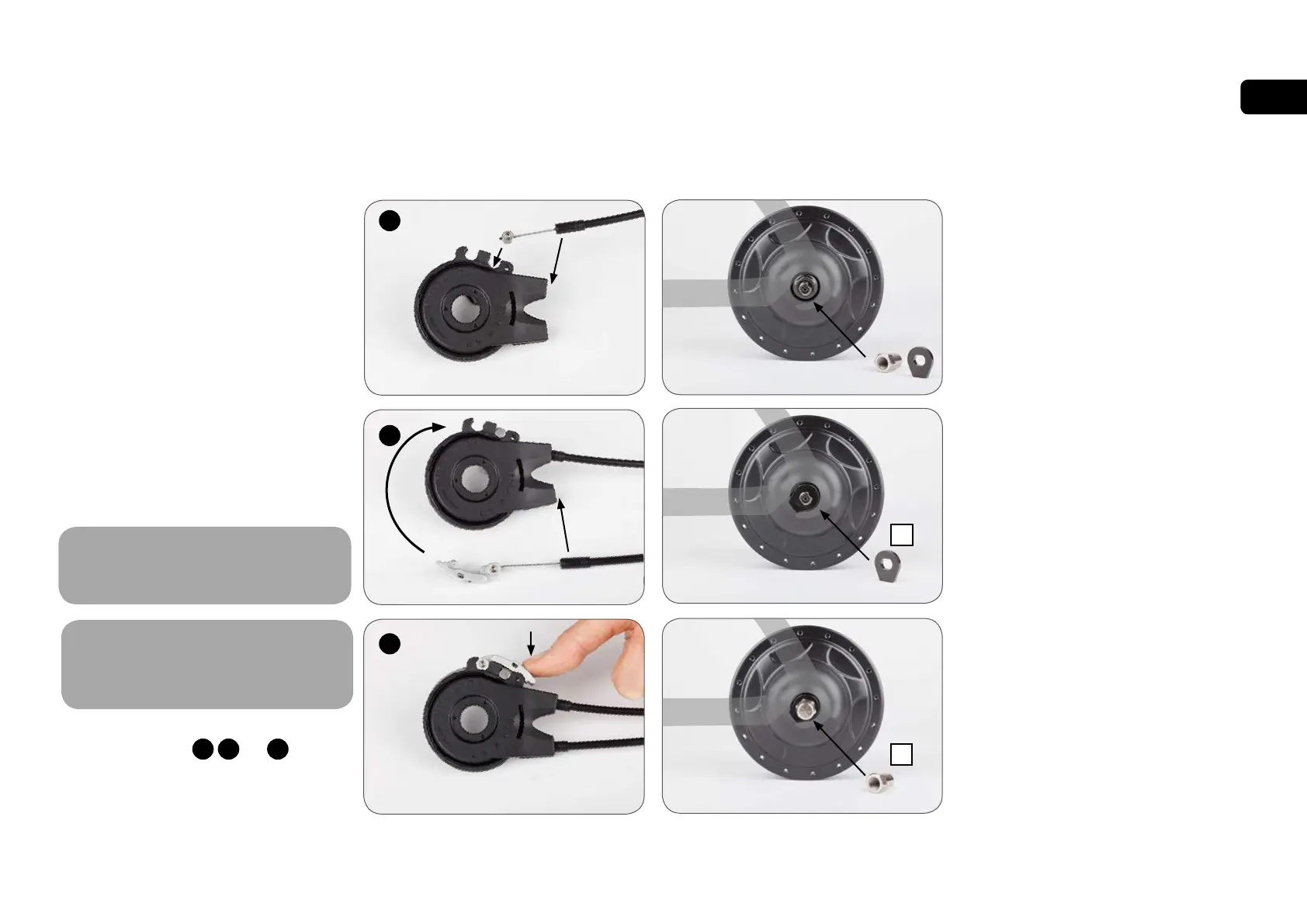

4. Monteer de binnenkabelbevestiging in de
volgende stappen en .
1 2 3
1
2
3
!
!
A
B
