• Die NuVinci Optimized Getriebe sind
kompatibel mit 16-28-Zahn-Ritzeln (bzw.
Riemenscheiben). Siehe Abschnitt 5.1 für
Anforderungen an die Primärübersetzung
und zulässige Getriebeübersetzungen
(Übersetzungsverhältnis Kettenrad/Ritzel).
3. Setzten Sie bitte sofort die Anti-Shift-
Befestigung (A) wieder ein, sofern kein
Nfinity Naben Interface direkt hinter dem
Ritzl montiert ist.

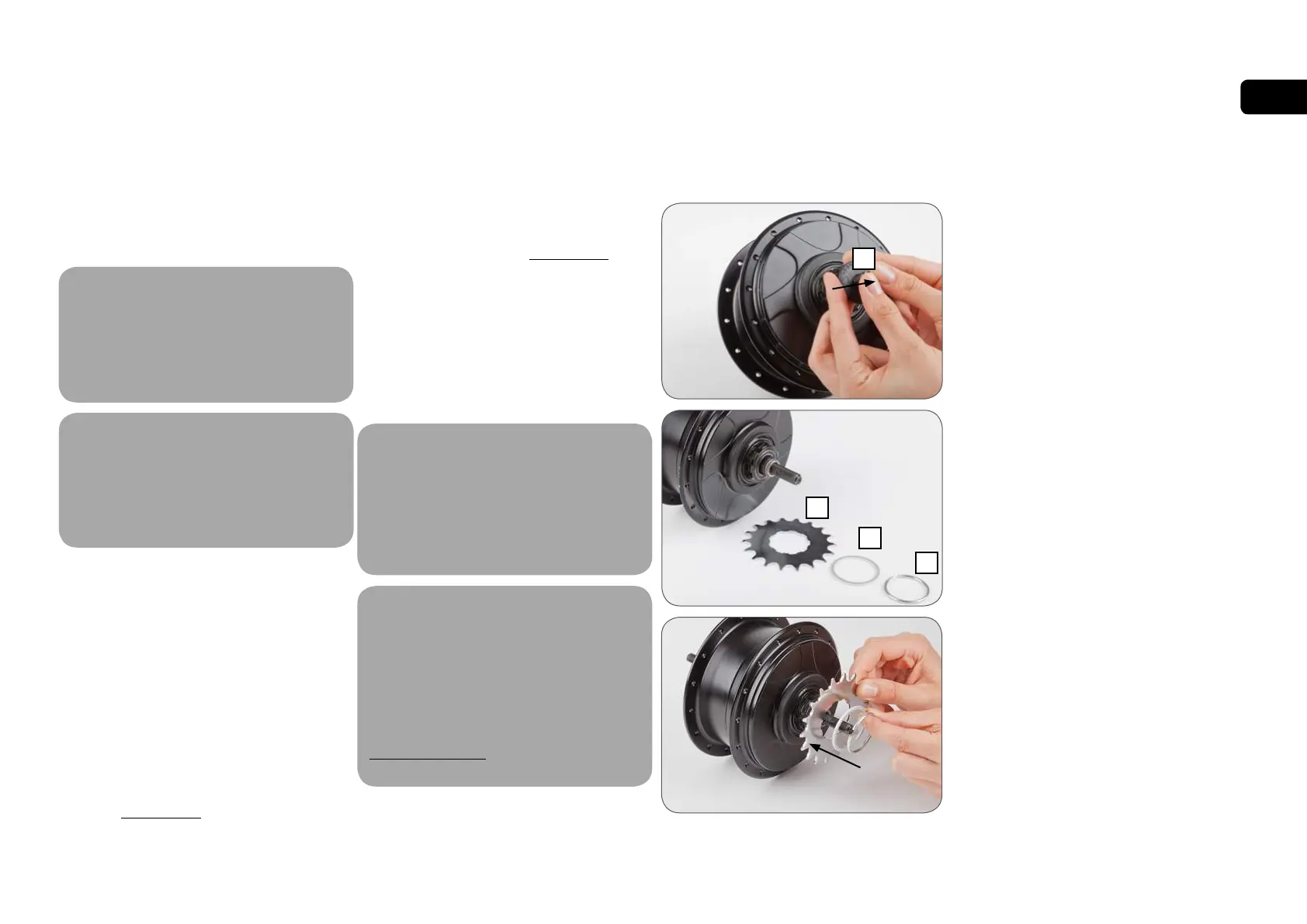

3.2 Ritzel montieren
1. Entfernen Sie die Anti-Shift-Befestigung (A)
indem Sie diese mit Kraft von der Achse
abziehen.
2. Montieren Sie ein Standard 9-Spline
3/32 Zoll (2,3 mm) Ritzel (B) mit der
flachen Seite zur Nabe, gefolgt von dem
mitgelieferten Spacer (C, falls erforderlich)
und sichern Sie das Ganze mit dem
Sprengring des Ritzels (D).
• Der Spacer ist für Ritzel ausgelegt, die am
Innendurchmesser 3/32 Zoll (2,3 mm)
breit sind. Wenn der Innendurchmesser
0,17-0,8 Zoll (4,3-4,5 mm) beträgt, sollte
der Spacer nicht verwendet werden.
• Siehe Abschnitt 5.1 (für Spezifikationen zu
Ketten- bzw. Riemenlinie).
Die Verwendung nichtkompatiber
Ketten kann zu Beeinträchtigungen
des Nfinity Naben-Interface führen,
Schäden am Getriebe verursachen und und
infolgedessen zu einer Gefährdung des
Fahrers führen.
NuVinci Optimized Naben sind nicht
mit 1/8 Zoll (3,18mm) Single-Speed
Ketten und Ritzeln, die mindestens
auf einer Seite völlig flach sind, kompatibel.
Verwenden Sie nur 3/32 Zoll (2,3mm) Ketten
und Ritzel.
Falls das Ritzel ein asymmetrisches
Profil hat, kann eine falsche Montage
die Funktion des Nfinity Naben-
Interface beeinträchtigen bzw. Schäden
an den Getriebekomponenten verursachen
und infolgedessen zu einer Gefährdung des
Fahrers führen.

!

!

!
Nfinity 330 Systeme sind kompatibel
für Mittelmotor-eBike-Systeme bis zu
einer Leistung von 250W.
Nfinity 380 Systeme sind kompatibel für
Mittelmotor-eBike-Systeme bis zu einer
Leistung von 350W.
Siehe Abschnitt 5.2 für die Angaben zur
zugelassenen Getriebeübersetzung.

!
