NuVinci Nfinity 330 - Installatie Van Het Tandwiel

68
NL
TECHNISCHE GEBRUIKERSHANDLEIDING
NFINITY ASSEMBLAGE VAN DE COMPONENTEN
• Zie paragraaf 5.1 (voor specificaties
betreffende kettinglijn en riemlijn).
• De NuVinci Optimized CVP‘s zijn
compatibel met 16 tot 28 tandwielen. Zie
paragraaf 5.1 voor vereisten ten aanzien
van tandwieloverbrengingverhouding
en goedgekeurde
overbrengingsverhoudingen.
3. Als een Harmony-naafinterface niet meteen
na het tandwiel geïnstalleerd wordt, moet u
de transportborging verwijderen (A).

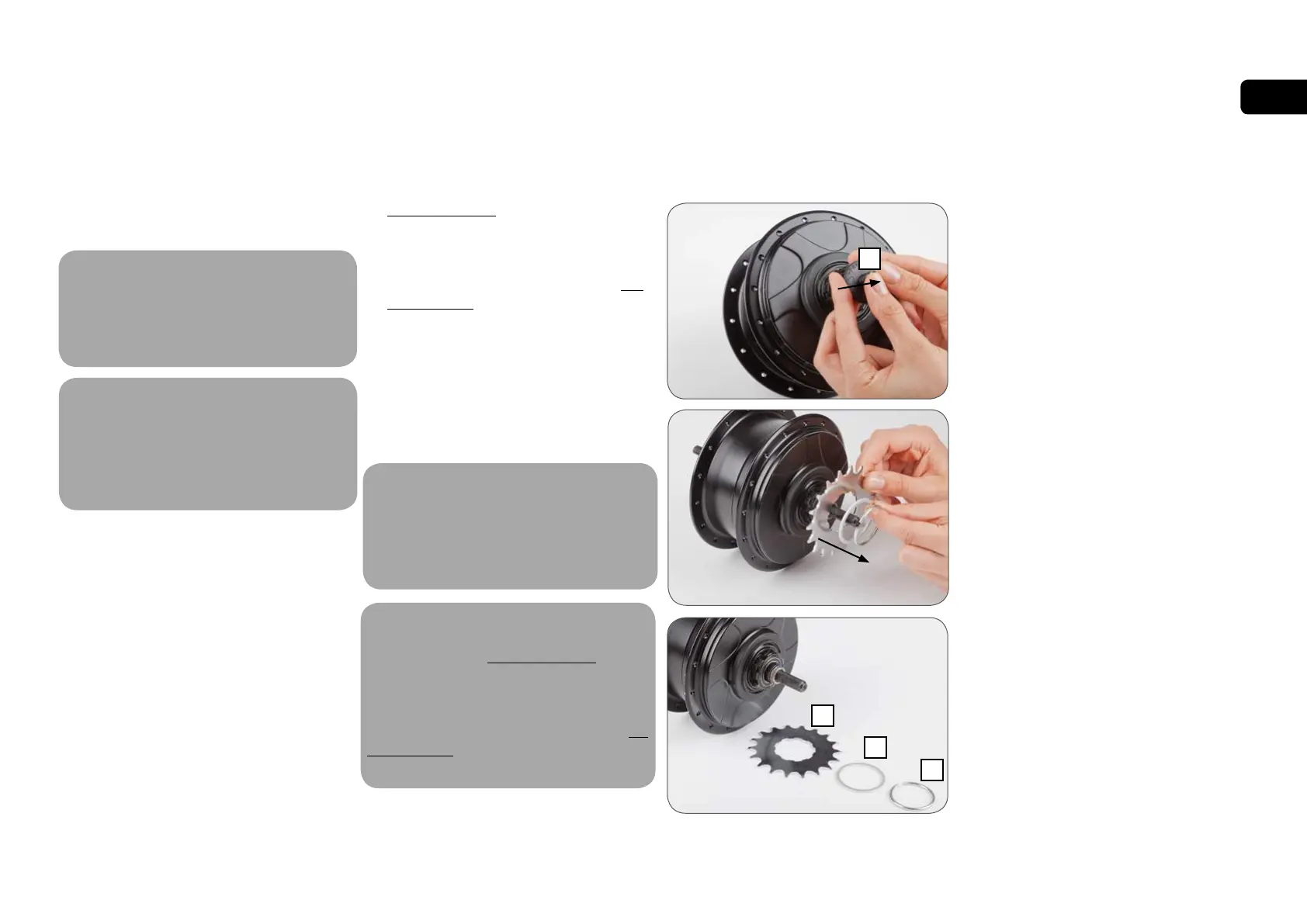

3.2 Installatie van het tandwiel
1. Verwijder de transportborging (A) door
deze stevig van de NuVinci CVP te trekken.
2. Installeer een standaard 9-tands 3/32
inch (2.3 mm) tandwiel (B) met de platte
kant naar de CVP, gevolgd door geleverde
tandwielspacer (C, indien vereist), en zet
vast met tandwielborgring (D).
• De tandwielspacer is bedoeld voor spaken
die 3/32 inch (2.3mm) dik zijn aan de
binnenste doorsnede. Als de binnenste
doorsnede 0.17-0.18 inch (4.3-4.5mm) dik
is, mag de spacer niet gebruikt worden.
A
B
C
D
Gebruik van incompatibele
CVP's kettingen kan de Harmony-
naafinterface en de CVP
beschadigen CVP-componenten beschadigen
en kan er een gevaarlijke situatie voor de
rijder ontstaan.
NuVinci Optimized zijn incompatibel
met 1/8 inch (3.18 mm) een-snelheid-
kettingen en tandwielen die ten minste
aan een kant plat zijn. Gebruik alleen 3/32
inch (2.3 mm) kettingen en tandwielen.
Als het tandwiel asymmetrisch is,
kan onjuiste installatie leiden tot
beschadigingen aan de Harmony-
naaf interface en CVP-componenten en kan
er een gevaarlijke situatie voor de rijder
ontstaan.

!

!

!
Nfinity 330 systemen zijn compatibel
met middenmotor-eBikes met 250W
of minder. Zie paragraaf 5.2 voor
goedgekeurde gearing tafels.
Nfinity 380 systemen zijn compatibel met
middenmotor-eBikes met 350W of minder. Zie
paragraaf 5.2 voor goedgekeurde gearing
tafels.

!
