NFINITY – WARTUNG

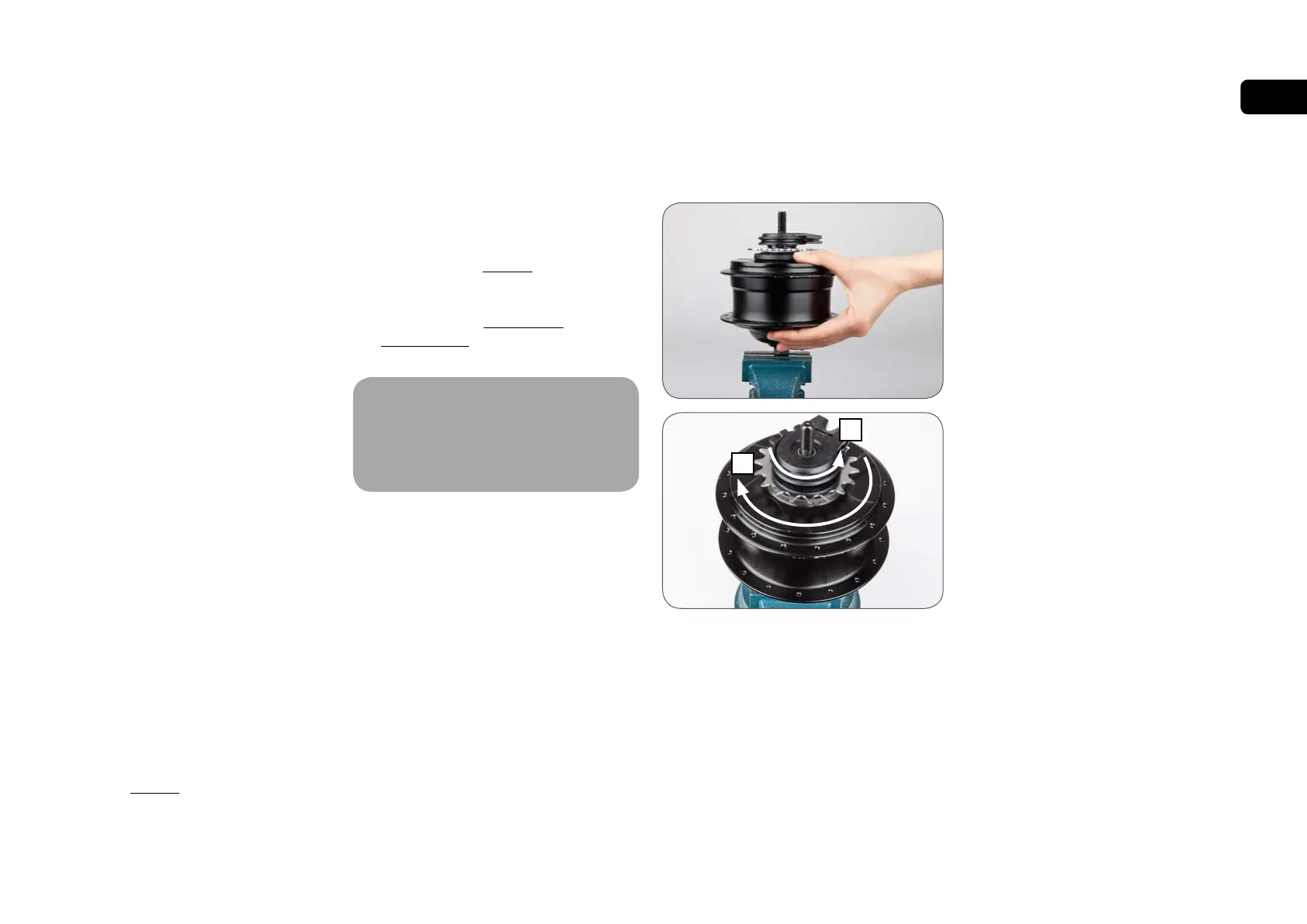

7. Befestigen Sie die NuVinci Optimized
Nabe wie gezeigt in einem Schraubstock
oder einer Halterung, indem Sie es an
den Abflachungen der linken Achse
einklemmen.
• Wenn kein Schraubstock zur Verfügung
steht, ist auch eine Befestigung im
Fahrradrahmen möglich. Dazu werden nur
die Nasenscheibe und die Achsmutter auf
der linken Seite angezogen, sodass das
Nfinity Naben-Interface frei drehbar bleibt.
8. Drehen Sie jetzt die Nabe mit Ritzel (A)
im Uhrzeigersinn, gleichzeitig drehen Sie
das Nfinity Naben-Interface (B) entgegen
dem Uhrzeigersinn in Richtung der Position
für die größtmögliche Übersetzung "H",
bis ein fester Widerstand spürbar ist.
Wiederholen Sie diesen Vorgang 2-3 mal.
• Die angezeigte Position der Nfinity-Naben-
Interface ist in diesem Schritt nicht relevant.
• Wenn die größte Übersetzung eingestellt
ist, sollte sich die Nabe bzw. das
Hinterrad ca. 1,6- bis 2 mal pro
Ritzelumdrehung drehen.
9. Wenn die größte Übersetzung erreicht ist,
entfernen Sie das Nfinity Naben-Interface
gemäß Schritt 4 in diesem Abschnitt.
Überprüfen Sie, ob die beiden
Markierung jetzt auf einer Linie
liegen. Sollte dies nicht der Fall sein,
wiederholen Sie Schritt 5.
Montieren Sie das Nfinity Naben-
Interface gemäß Abschnitt 3.3 und
Abschnitt 3.4.
Achten Sie stets auf Ihre Finger,
wenn Sie das Rad, Ritzel oder
Nfinity Naben-Interface drehen, um
Quetschungen oder andere Verletzungen zu
vermeiden.
