Oki IP-5620 - Procedimiento de Extracción del Cartucho de Tinta Usado

111
ESPAÑOL

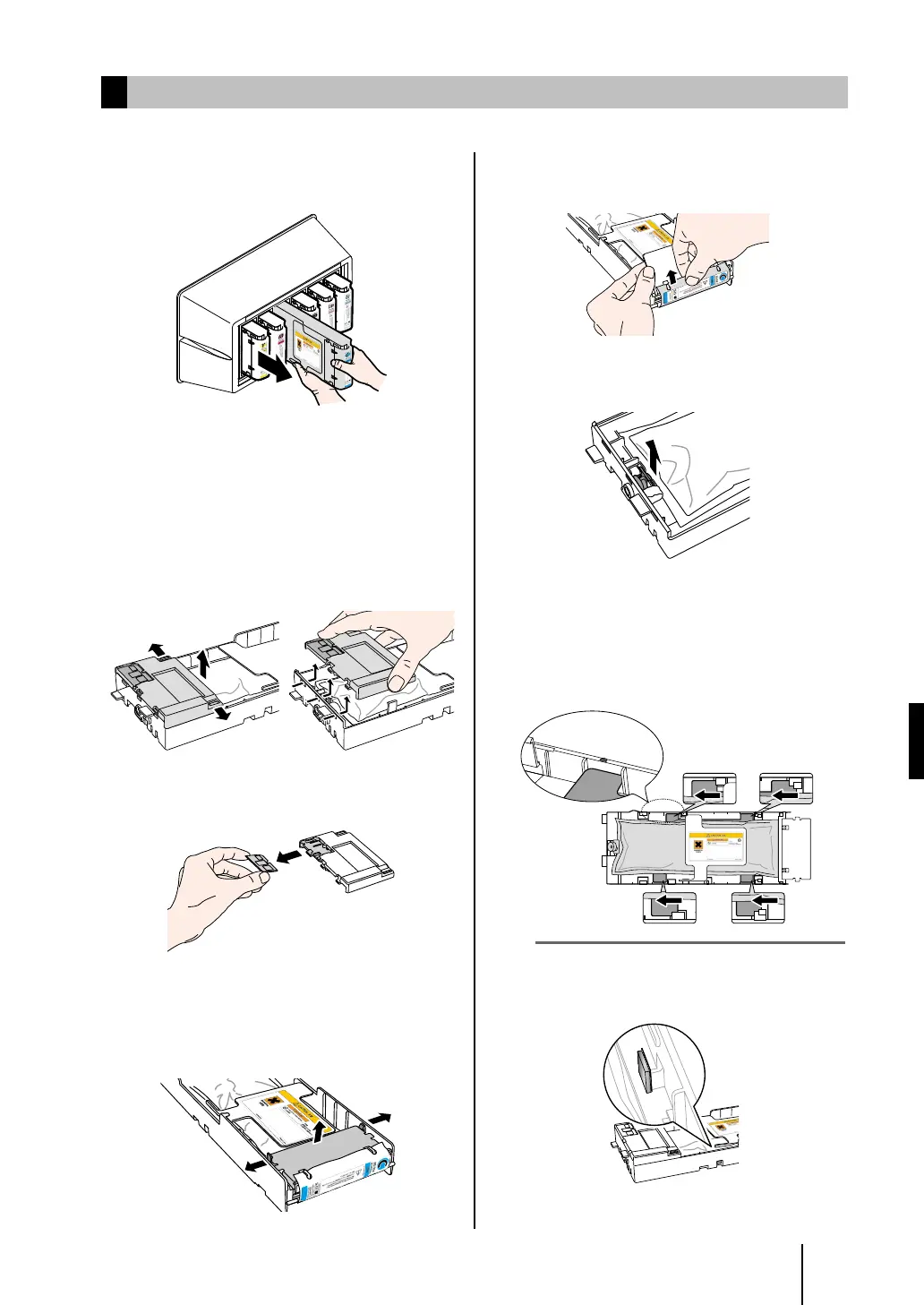

Procedimiento de extracción del cartucho de tinta usado
1
Retire el cartucho de tinta usado junto con el soporte
de cartuchos de la impresora.
2
Retire la cubierta del soporte de cartuchos.
Mientras mantiene los dos ganchos de seguridad de la cubierta
abiertos moviéndolos hacia afuera [dirección de la flecha
(1)], tire de la cubierta del soporte de cartuchos hacia arriba
[dirección de la echa (2)].
Extraiga la cubierta del soporte de cartuchos en la dirección de
la echa (3).
(1)
(1)
(2)
(3)
3
Retire la placa de la cubierta del soporte de
cartuchos.
4
Retire la placa de jación de la sección inferior.
Mientras mantiene los dos ganchos de seguridad de la placa
abiertos moviéndolos hacia afuera, tire de la placa de jación
de la sección inferior hacia arriba.
(1)
(1)
(2)
5
Extraiga la sección inferior del cartucho de tinta
usado de la placa de jación de la sección inferior.
6
Extraiga el caño de cartucho de tinta usado del
soporte de cartuchos.
7
Consulte las ubicaciones en el soporte de cartuchos
que se muestra en la gura para deslizar las cuatro
protuberancias de la placa inferior del cartucho de
tinta en la dirección de la echa. Retire el cartucho
de tinta del soporte de cartuchos.
Nota
- Tenga cuidado de no quitar la placa plateada del soporte de
cartuchos cuando retire el cartucho de tinta usado.
