Oki IP-5620 - Procedimento de Instalação de Cartucho de Tinta

132

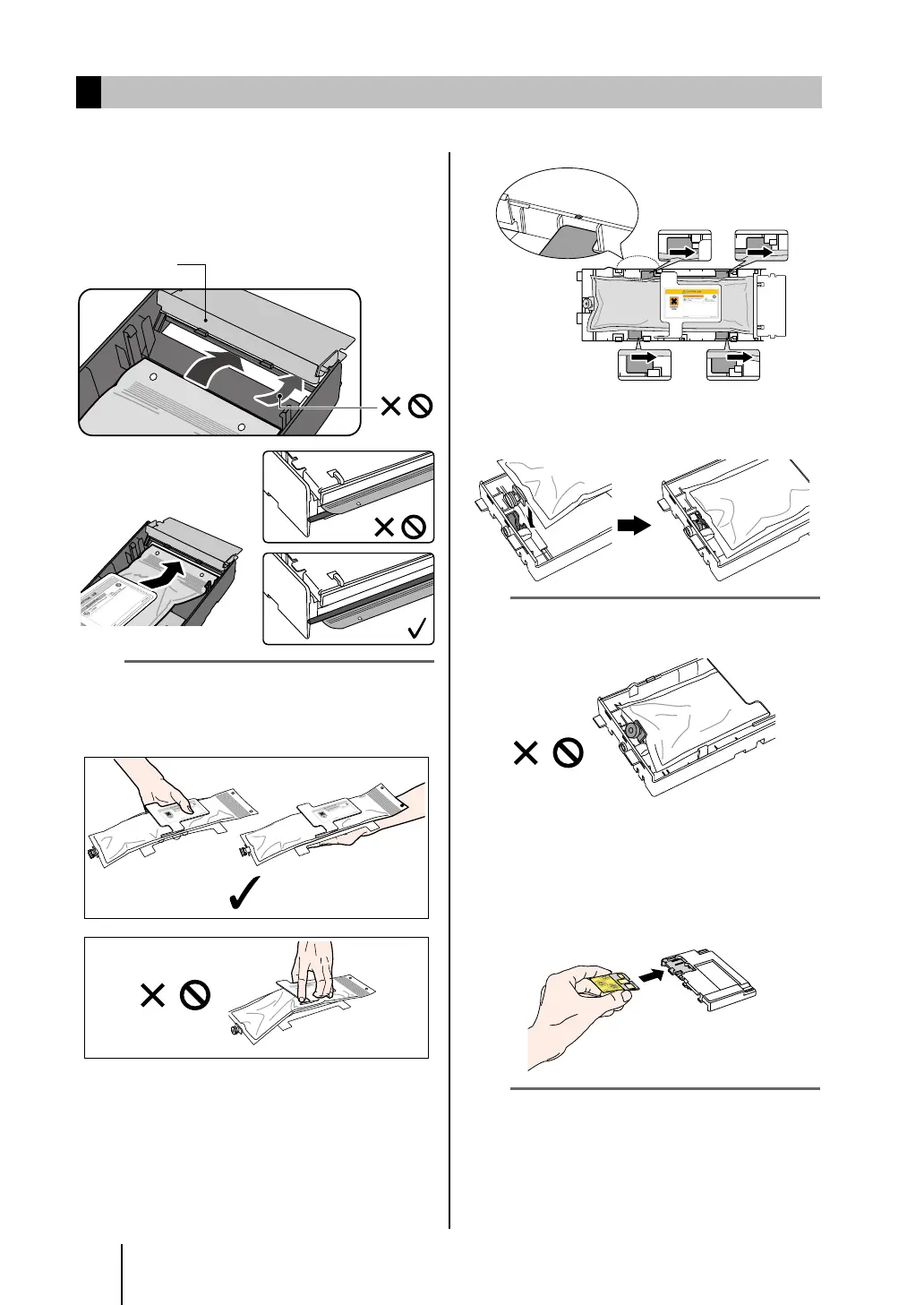

Procedimento de instalação de cartucho de tinta
1
Verique se a placa superior do cartucho de
tinta está voltada para cima e insira a seção
posterior no orifício mostrado pela área em
branco na gura à direita.
Observação
- Não segure o cartucho de tinta somente pela placa superior,
pois ela poderá sair. Segure o cartucho pelas placas superior
e inferior ou na parte inferior para inseri-lo.
2
Consultando os locais no suporte de cartucho
mostrados na gura, insira as quatro protrusões da
placa inferior do cartucho de tinta e deslize-as sob a
guia da placa na direção da seta.
3
Insira o tubo do cartucho de tinta no suporte do
cartucho.
Observação
- Não instale o cartucho de tinta com o tubo inclinado.
4
Insira a placa da tampa do suporte do cartucho.
Com a superfície dourada da placa voltada para cima, insira-a
de modo que a forma da placa corresponda à forma da tampa
do suporte do cartucho.
Observação
- Não tire a folha protetora da placa até instalar o cartucho
recarregável na impressora. Esta folha previne o mau
contato.
Placa de fixação da
seção posterior
