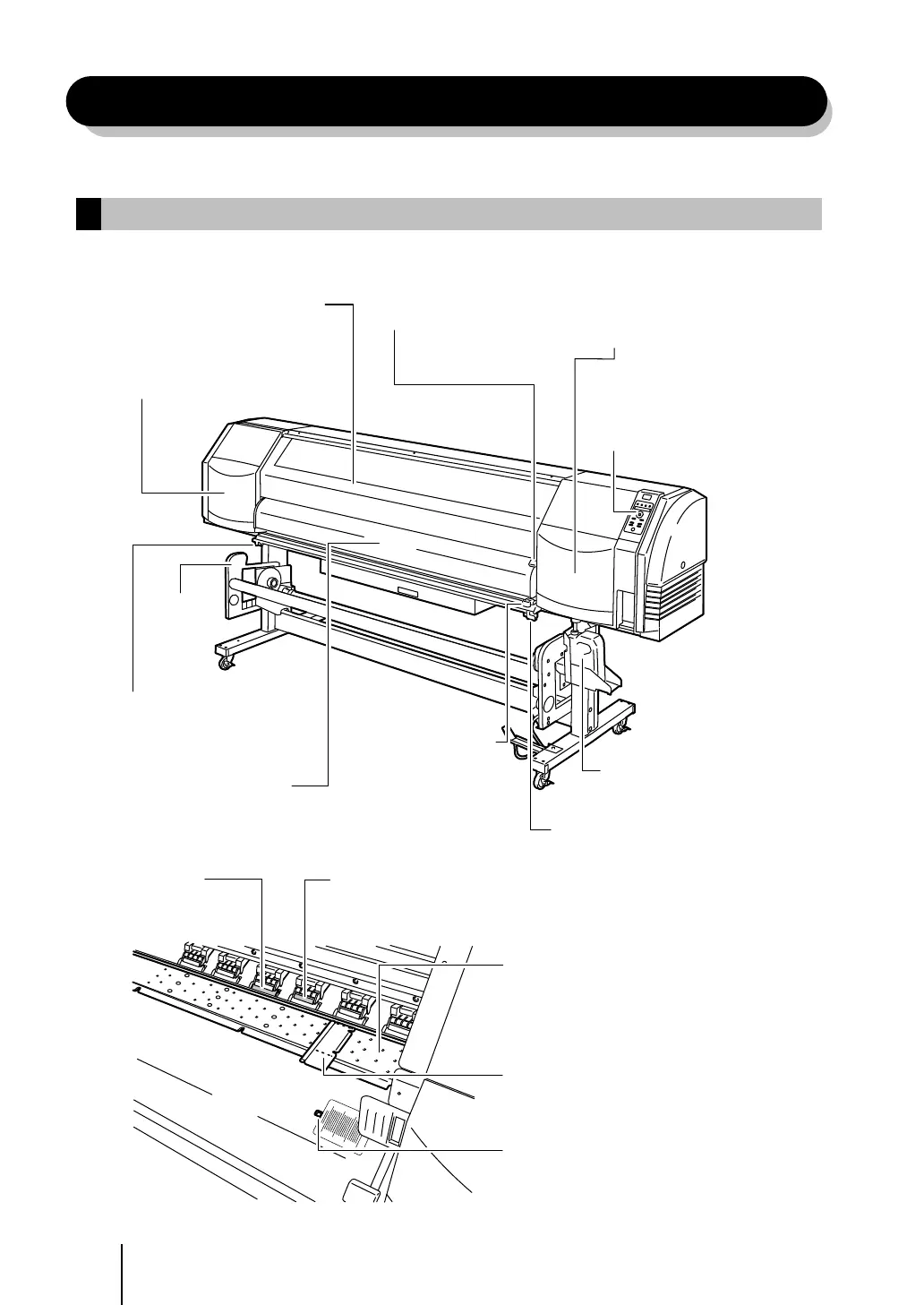

ここでは、プリンターの外観を示し、構成品の各部の名称と機能を説明します。

加圧ローラーアップダウンレバー
メディアを固定または解除するレバー
です。
キャップ カ バ ー 
キ ャッ ピ ン グ ユ ニ ット の清掃や ワイパー
ブ レ ード の交換をする時などに開け
ます。
フ ロ ント カ バ ー 
印 刷 す る と き は 必 ず 閉 じ て お き ま す 。
メンテカバー
プリントヘッドのメンテンス（交換や
高さ調整など）を行う際に開けます。
操作パネル
プリンターの状態を表示するランプ
やLCD、各種機能を設定するキーが
割り付けられています。
メ ディア カッタ ブ レ ード
（ オ プ ション ）
メ デ ィ ア を カ ット し ま す 。
巻き取り装置
（ オ プ ション ）
廃 イ ン ク ボト ル 
メ ディア クリップ
（ オ プ ション ）
メディアをカットした 後 、メディアが
落 下しない ように止 めます。
フ ロ ント ペ ー パ ーガ イド
インクを乾燥させるアフターヒーター
が内蔵されています。
メ ディア クリップ （ オ プ ション ）
メディアをカットした 後 、メディアが
落 下しない ように止 めます。
グ リット ロ ー ラ ー
メディアを送り出したり、
戻したりするローラーです。
加圧ローラー
加圧ローラーアップダウンレバーを
下げるとメディアを挟み込みます。
プラテン
メディア の 通り道です 。メディア が 浮 か
ないようにする吸 着ファンとインクを
定着させるプリントヒーターが内蔵さ
れています。
メ ディア エッジ ガ ード 
メ デ ィ ア 両 端（ エ ッ ジ ）の カ ー ル や ケ バ
からプリントヘッドを保護します。
排紙センサー
メディアの有無を検出するセンサーです。
