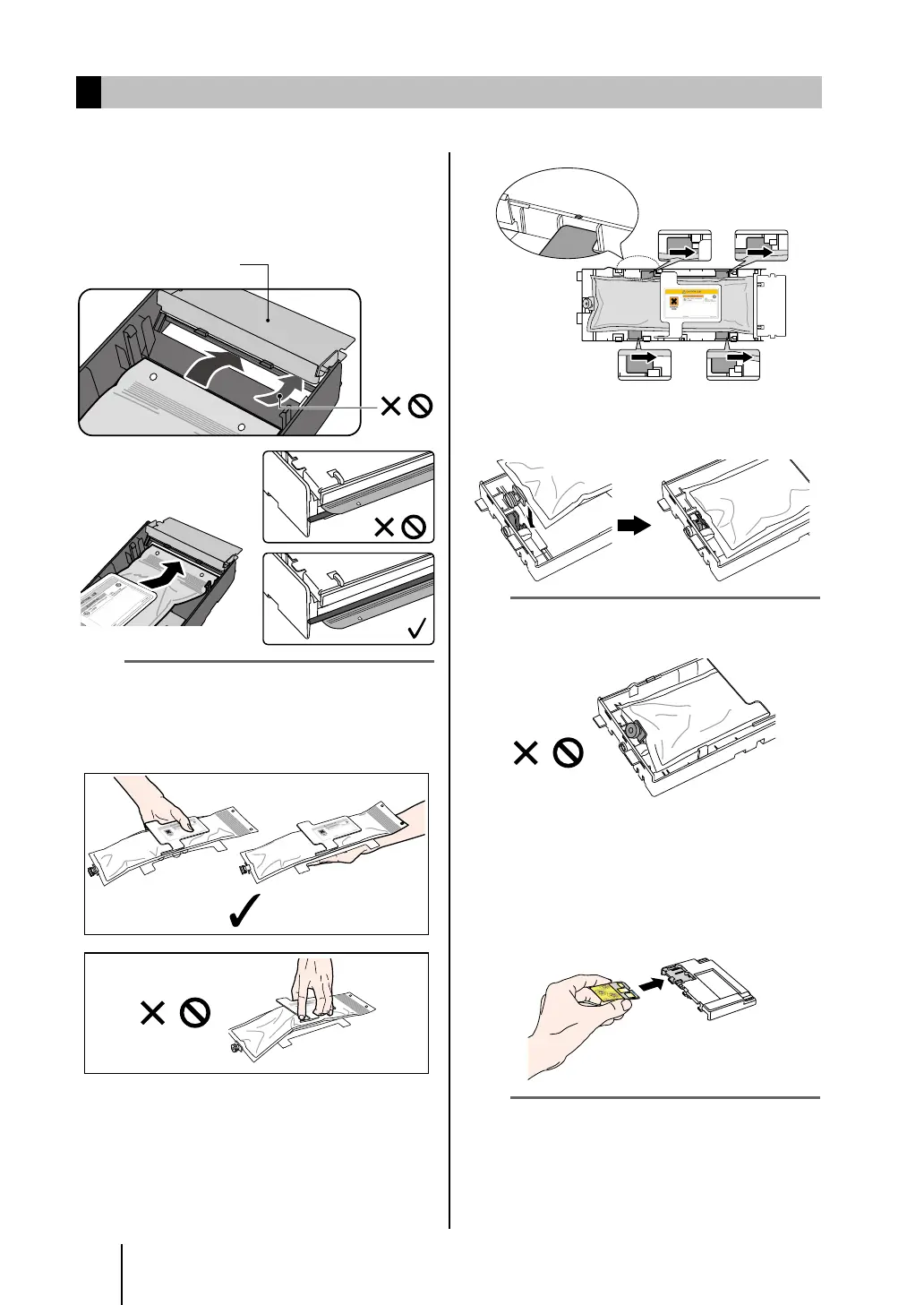

Procédure d'installation d'une cartouche d'encre
1
Assurez-vous que la plaque supérieure de la
cartouche d’encre soit dirigée vers le haut,
puis insérez la section arrière dans la fente,
comme illustré en blanc sur la gure à droite.
Remarque
- Ne tenez pas la cartouche d'encre uniquement par la plaque
supérieure, car elle pourrait se décrocher. Pour l'insertion,
tenez la cartouche par les deux plaques inférieure et
supérieure ou par en-dessous.
2
En vous référant aux emplacements du porte-
cartouche illustrés sur la gure, insérez les quatre
ergots de la plaque inférieure de la cartouche d'encre
et faites-les glisser sous les guides de la plaque, dans
le sens de la èche.
3
Insérez la buse de la cartouche d'encre dans le porte-
cartouche.
Remarque
- N'installez pas la cartouche d'encre avec la buse inclinée.
4
Insérez le circuit dans le couvercle du porte-
cartouche.
Avec la surface dorée du circuit dirigée vers le haut, insérez-le
de façon à ce que la forme du circuit corresponde à la forme du
logement dans le couvercle du porte-cartouche.
Remarque
- N'ôtez pas le film protecteur du circuit tant que vous
n'installez pas la cartouche rechargeable dans l'imprimante.
Ce lm empêche d'endommager les contacts.
Plaque de fixation
de la section arrière
