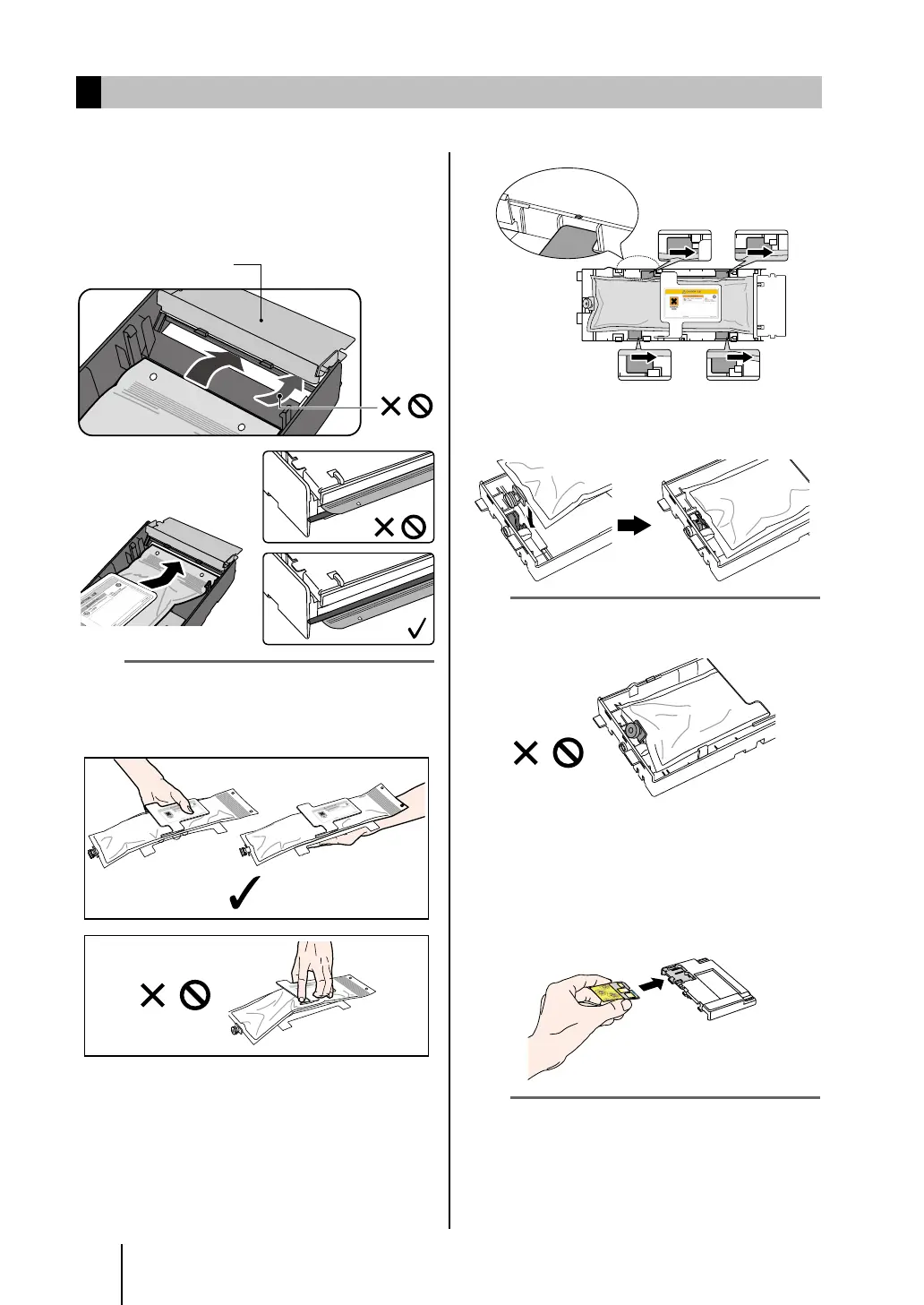

Procedimiento de instalación del cartucho de tinta
1
Asegúrese de que la placa superior del
cartucho de tinta mire hacia arriba e inserte la
sección inferior en el oricio marcado en blanco
en la gura que se encuentra a la derecha.
Nota
- No sostenga únicamente el cartucho de tinta de la placa
superior ya que es posible que se salga. Sostenga el cartucho
de las placas superior e inferior o desde abajo para insertarlo.
2
Consulte las ubicaciones en el soporte de cartuchos
que se muestra en la gura para insertar las cuatro
protuberancias de la placa inferior del cartucho de
tinta y deslizarlas debajo de la guía de la placa en la
dirección de la echa.
3
Inserte el caño del cartucho de tinta en el soporte de
cartuchos.
Nota
- No instale el cartucho de tinta con el caño inclinado.
4
Inserte la placa en la cubierta del soporte de
cartuchos.
Con la supercie dorada de la placa hacia arriba, insértela de
manera tal que la forma de la placa coincida con la forma de la
cubierta del soporte de cartuchos.
Nota
- No quite la lámina protectora de la placa hasta que haya
instalado el cartucho recargable en la impresora. Esta lámina
evita errores de contacto.
Placa de fijación de
la sección inferior
