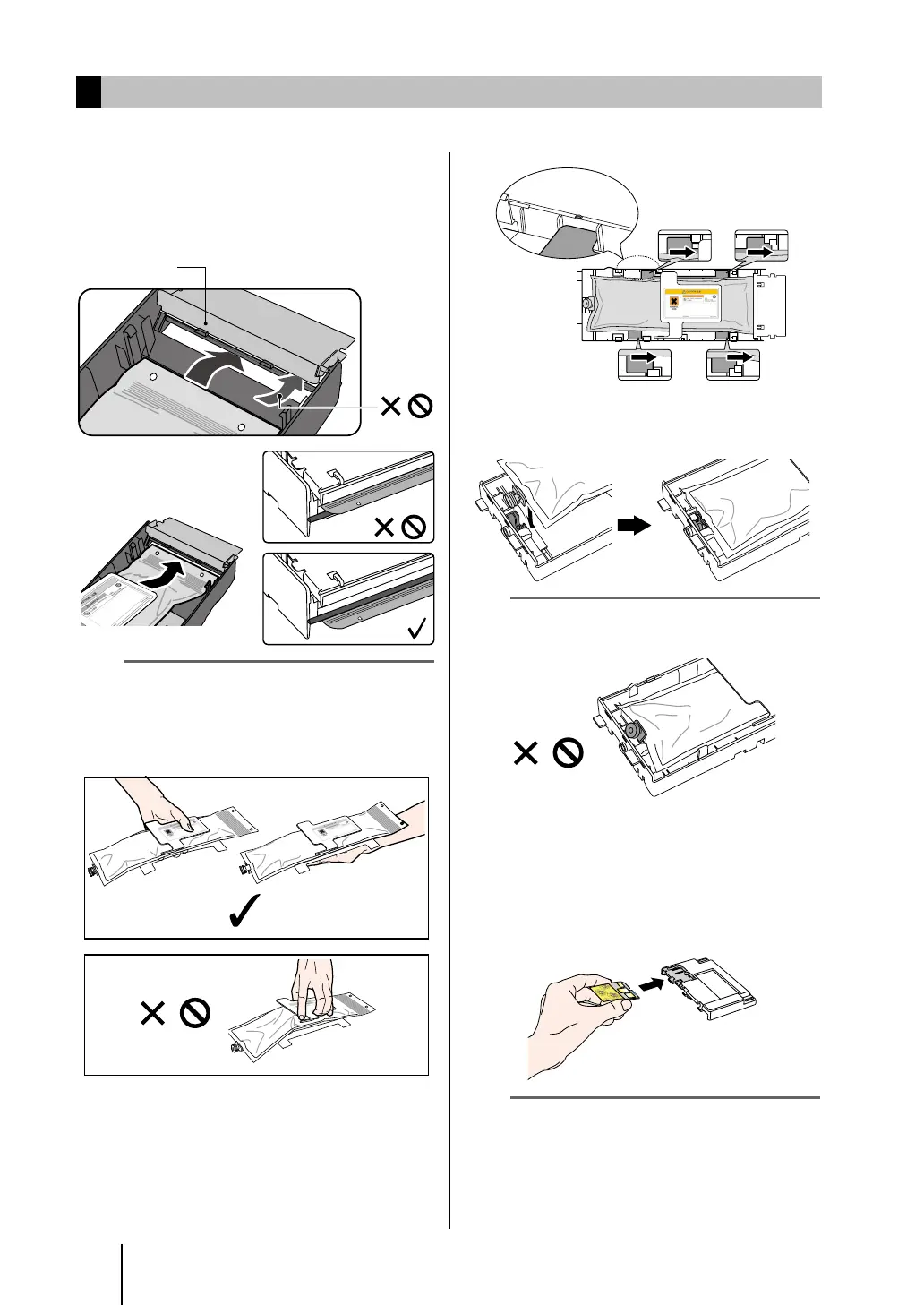

Verfahren zum Einsetzen der Tintenpatrone
1
Vergewissern Sie sich, dass die obere Platte
der Tintenpatrone nach oben zeigt und setzen
Sie den hinteren Abschnitt in das Loch ein, das
in der rechten Abbildung weiß angezeigt wird.
Hinweis
- Halten Sie die Tintenpatrone nicht nur an der oberen Platte,
da diese sich ablösen könnte. Halten Sie die Patrone zum
Einsetzen sowohl an der oberen als auch an der unteren
Platte, oder halten Sie sie von unten.
2
Setzen Sie unter Berücksichtigung der in der
Abbildung gezeigten Stellen des Patronenhalters
die vier hervorstehenden Teile der unteren Platte
der Tintenpatrone ein und schieben Sie sie in
Pfeilrichtung unter die Führungsschiene.
3
Setzen Sie den Ausguss der Tintenpatrone in den
Patronenhalter ein.
Hinweis
- Setzen Sie die Tintenpatrone nicht mit schiefem Ausguss ein.
4
Setzen Sie die Platine in die Abdeckung des
Patronenhalters ein.
Setzen Sie sie mit der goldenen Oberäche der Platine nach
oben zeigend so ein, dass die Form der Platine zu der Form der
Abdeckung des Patronenhalters passt.
Hinweis
- Entfernen Sie die Schutzfolie der Platine nicht, bis Sie die
wiederauadbare Patrone in den Drucker einsetzen. Diese
Folie verhindert Kontaktfehler.
Befestigungsplatte des
hinteren Abschnitts
