Oki IP-5620 - Procedura DI Installazione Della Cartuccia DI Inchiostro

72

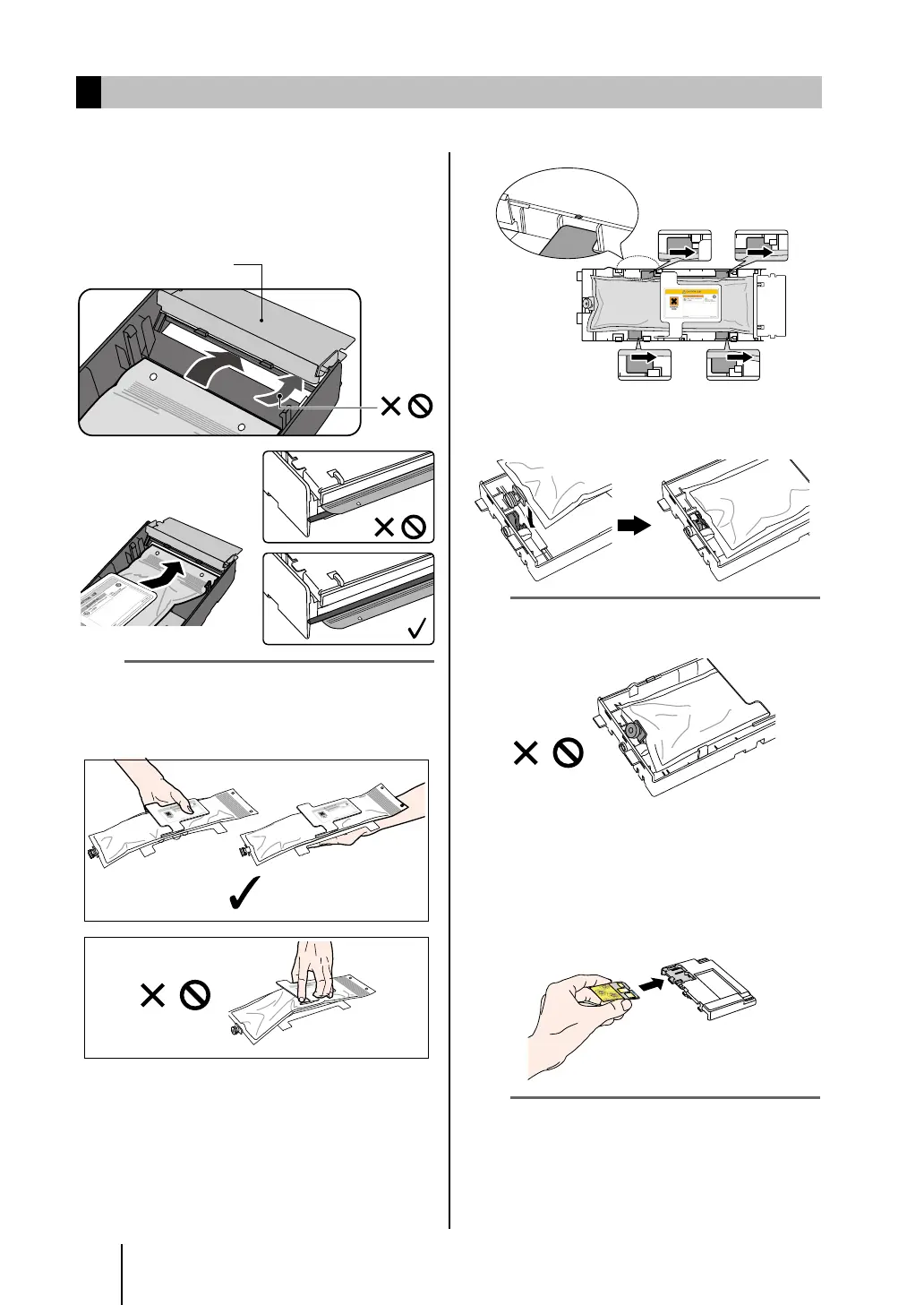

Procedura di installazione della cartuccia di inchiostro
1
Assicurarsi che la piastra superiore della
cartuccia di inchiostro sia rivolta verso l’alto
e inserire la sezione nale nel foro indicato
in bianco nella gura a destra.
Nota
- Non tenere la cartuccia di inchiostro solo dalla piastra superiore,
in quanto potrebbe fuoriuscire. Tenere la cartuccia dalle piastre
superiore e inferiore o dalla parte inferiore per inserirla.
2
Facendo riferimento alle posizioni sul supporto
cartuccia illustrato nella gura, inserire le quattro
sporgenze della piastra inferiore della cartuccia di
inchiostro e farle scorrere sotto la guida della piastra
in direzione della freccia.
3
Inserire l'apertura della cartuccia di inchiostro nel
supporto cartuccia.
Nota
- Non inserire la cartuccia di inchiostro con l'apertura inclinata.
4
Inserire la scheda nel coperchio del supporto
cartuccia.
Con la supercie dorata della scheda rivolta verso l'alto, inserirla
in modo che la forma della scheda combaci con quella del
coperchio del supporto cartuccia.
Nota
- Non estrarre il foglio di protezione della scheda nché non
si inserisce la cartuccia ricaricabile nella stampante. Questo
foglio impedisce problemi causati dal contatto.
Piastra di ssaggio
della sezione nale
