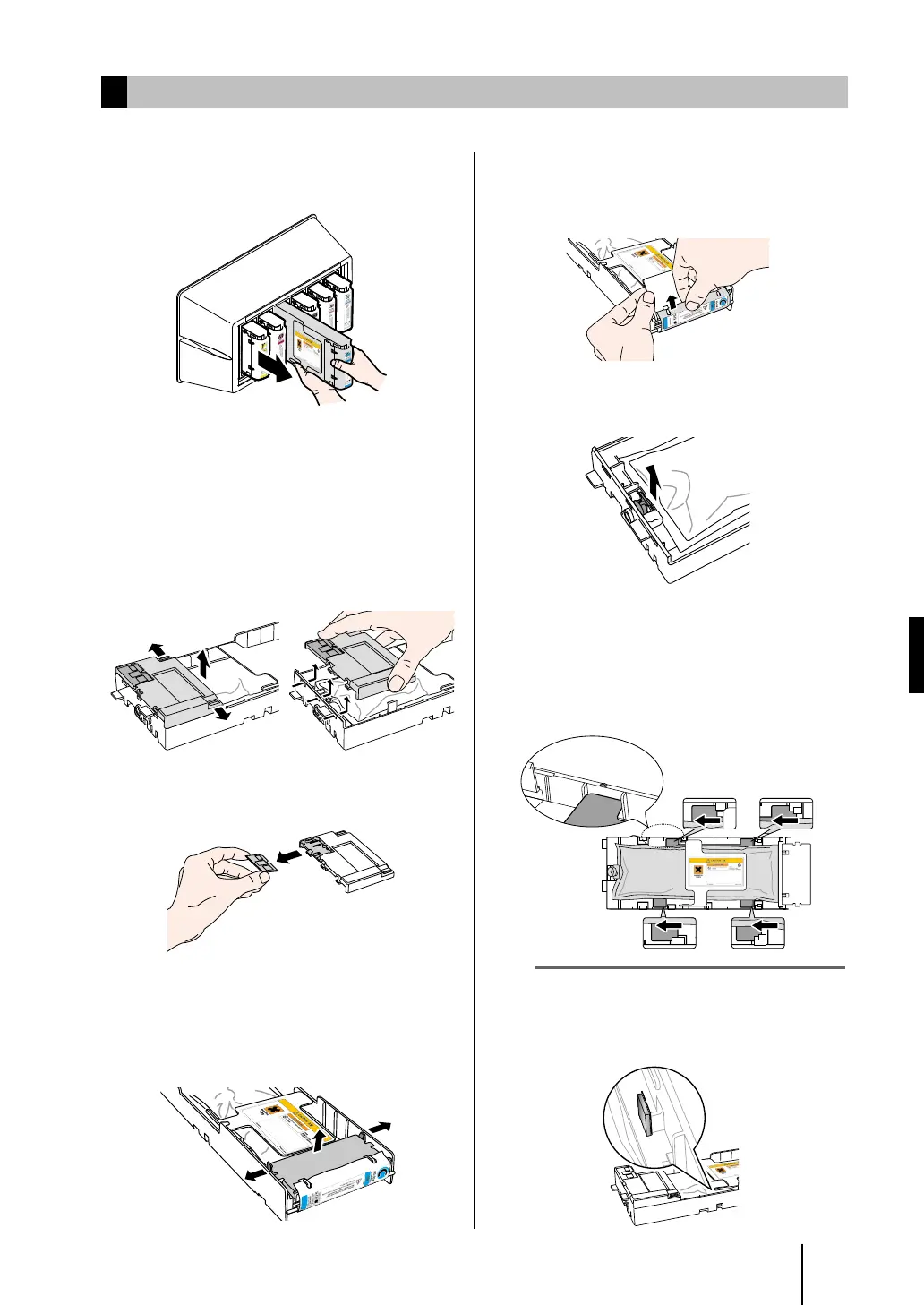

Austauschverfahren für gebrauchte Tintenpatronen
1
Ziehen Sie die gebrauchte Tintenpatrone zusammen
mit dem Patronenhalter aus dem Drucker.
2
Entfernen Sie die Abdeckung des Patronenhalters.
Während Sie die beiden Befestigungskrallen der Abdeckung
geönet halten, indem Sie sie nach Außen bewegen (in
Richtung der Pfeile (1)), ziehen Sie die Abdeckung des
Patronenhalters nach oben (in Richtung des Pfeils (2)).
Entfernen Sie die Abdeckung des Patronenhalters in Richtung
des Pfeils (3).
(1)
(1)
(2)
(3)
3
Entfernen Sie die Platine von der Abdeckung des
Patronenhalters.
4
Entfernen Sie die Befestigungsplatte des hinteren
Abschnitts.
Während Sie die beiden Befestigungskrallen der Platte geönet
halten, indem Sie sie nach Außen bewegen, ziehen Sie die
Befestigungsplatte des hinteren Abschnitts nach oben.
(1)
(1)
(2)
5
Entfernen Sie den hinteren Abschnitt
der gebrauchten Tintenpatrone von der
Befestigungsplatte des hinteren Abschnitts.
6
Entfernen Sie den Ausguss der gebrauchten
Tintenpatrone aus dem Patronenhalter.
7
Schieben Sie unter Berücksichtigung der in der
Abbildung gezeigten Stellen des Patronenhalters die
vier hervorstehenden Teile der unteren Platte der
Tintenpatrone in Pfeilrichtung und entfernen Sie die
Tintenpatrone aus dem Patronenhalter.
Hinweis
- Achten Sie darauf, nicht die silberne Platte von dem
Patronenhalter abzunehmen, wenn Sie die gebrauchte
Tintenpatrone entfernen.
