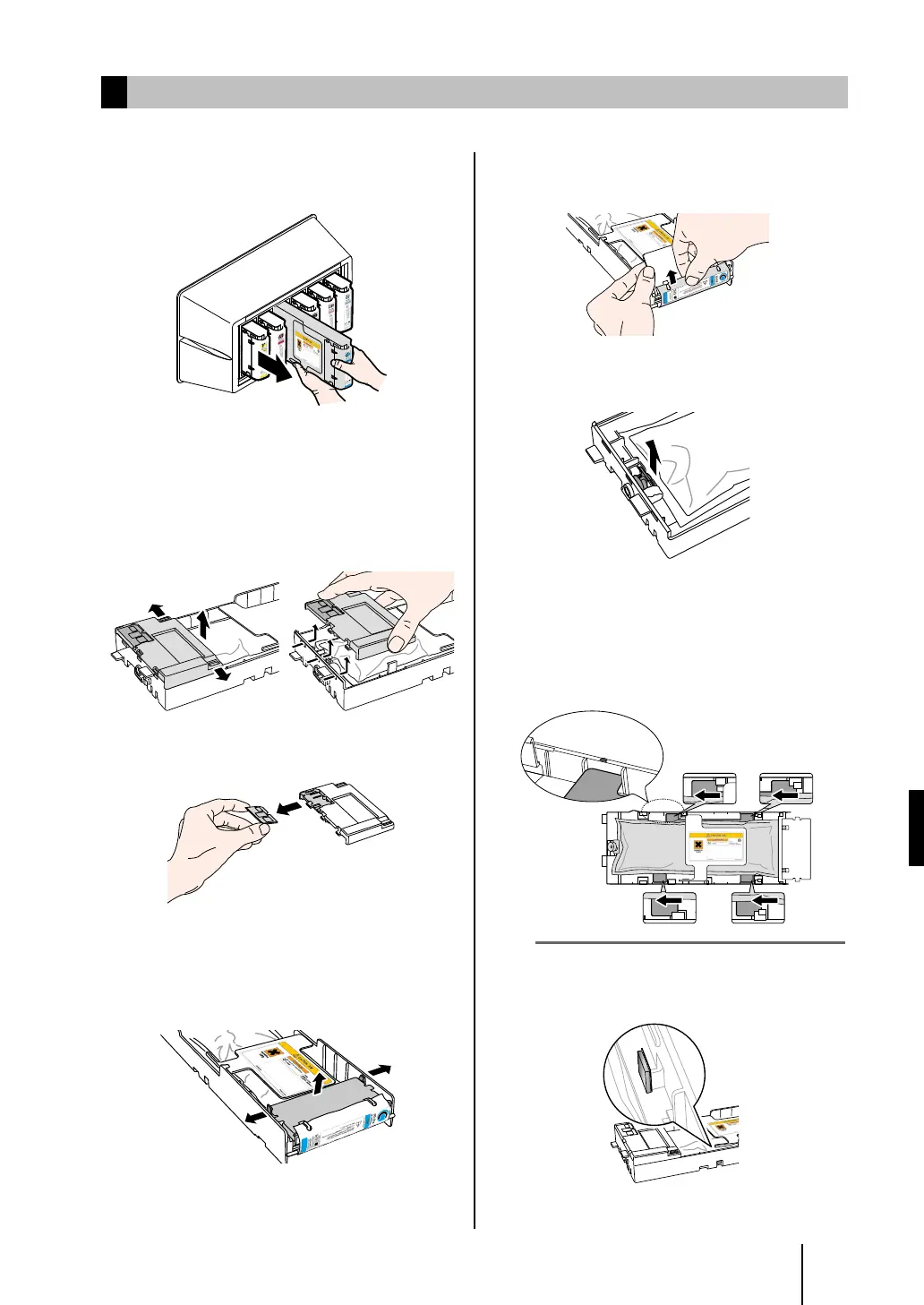

Procedimento de remoção de cartucho de tinta usado
1
Puxe o cartucho de tinta usado, junto com o suporte
do cartucho, para fora da impressora.
2
Remova a tampa do suporte do cartucho.
Mantendo as duas presilhas da tampa abertas, abra movendo-
as para fora [direção da setas (1)], puxe a tampa do suporte do
cartucho em direção ao topo [direção da seta (2)].
Remova a tampa do suporte do cartucho na direção da seta (3).
(1)
(1)
(2)
(3)
3
Remova a placa da tampa do suporte do cartucho.
4
Remova a placa de xação da seção posterior.
Mantendo as duas presilhas prendendo a placa, abra movendo-
as para fora e puxe a placa de xação da seção posterior em
direção ao topo.
(1)
(1)
(2)
5
Remova a seção posterior do cartucho de tinta usado
da placa de xação da seção posterior.
6
Remova o tubo do cartucho de tinta usado do
suporte do cartucho.
7
Consultando os locais no suporte de cartucho
mostrado na gura, deslize as quatro protrusões
da placa inferior do cartucho de tinta na direção da
seta e remova o cartucho de tinta do suporte do
cartucho.
Observação
- Tome cuidado para não tirar a placa prateada do suporte do
cartucho ao remover o cartucho de tinta usado.
