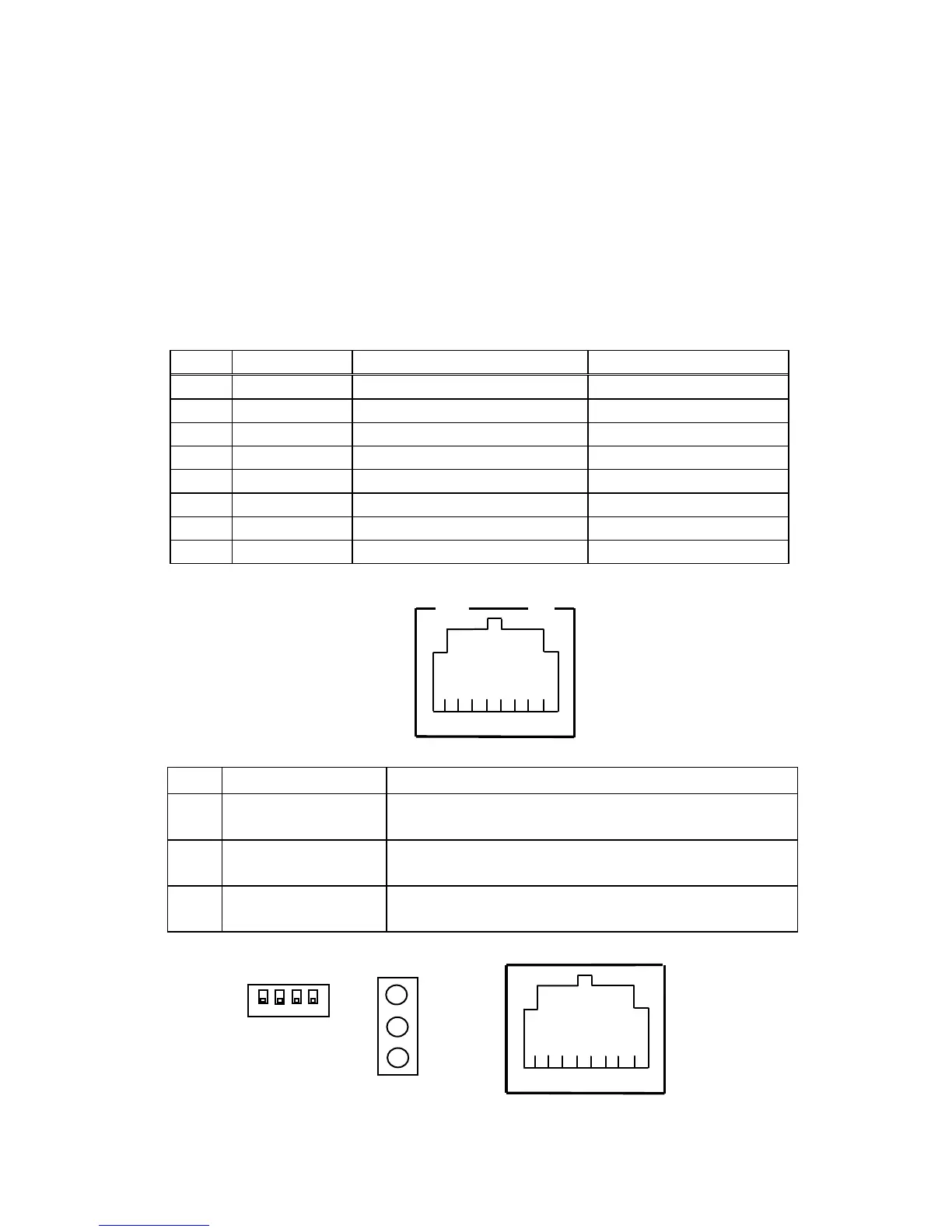

B-3. Interface LAN

(1) Connecteur LAN TCP/IP (port 10BASE-T/100BASE-TX1)

Remarque 1 : Reportez-vous au manuel pour savoir comment régler l'adresse IP

grâce à l'utilitaire de réglage de l'adresse IP.

Remarque 2 : Vous trouverez l'adresse MAC sur le côté du connecteur LAN.

(2) Connecteur : 8 broches RJ-45 (côté imprimante)

N°

Signal

Entrée/Sortie

Référence

1 TX+ Sortie Données émises

2 TX– Sortie Données émises

RX+

Entrée

Données saisies

4 N.C -

5 N.C -

RX–

Entrée

Données saisies

7 N.C -

8 N.C -

(3) LED

N° Affichage Action

3 Statut À la réception d'un paquet, s'allume pendant

50 msec.

2 Connexion

100BASE-TX

S'allume lorsque la connexion est reconnue

comme 100BASE-TX.

1 Connexion

10BASE-T

S'allume lorsque la connexion est reconnue

comme 10BASE-T.
