Oki PT390 - B-4. Connecteur Douverture du Tiroir

58

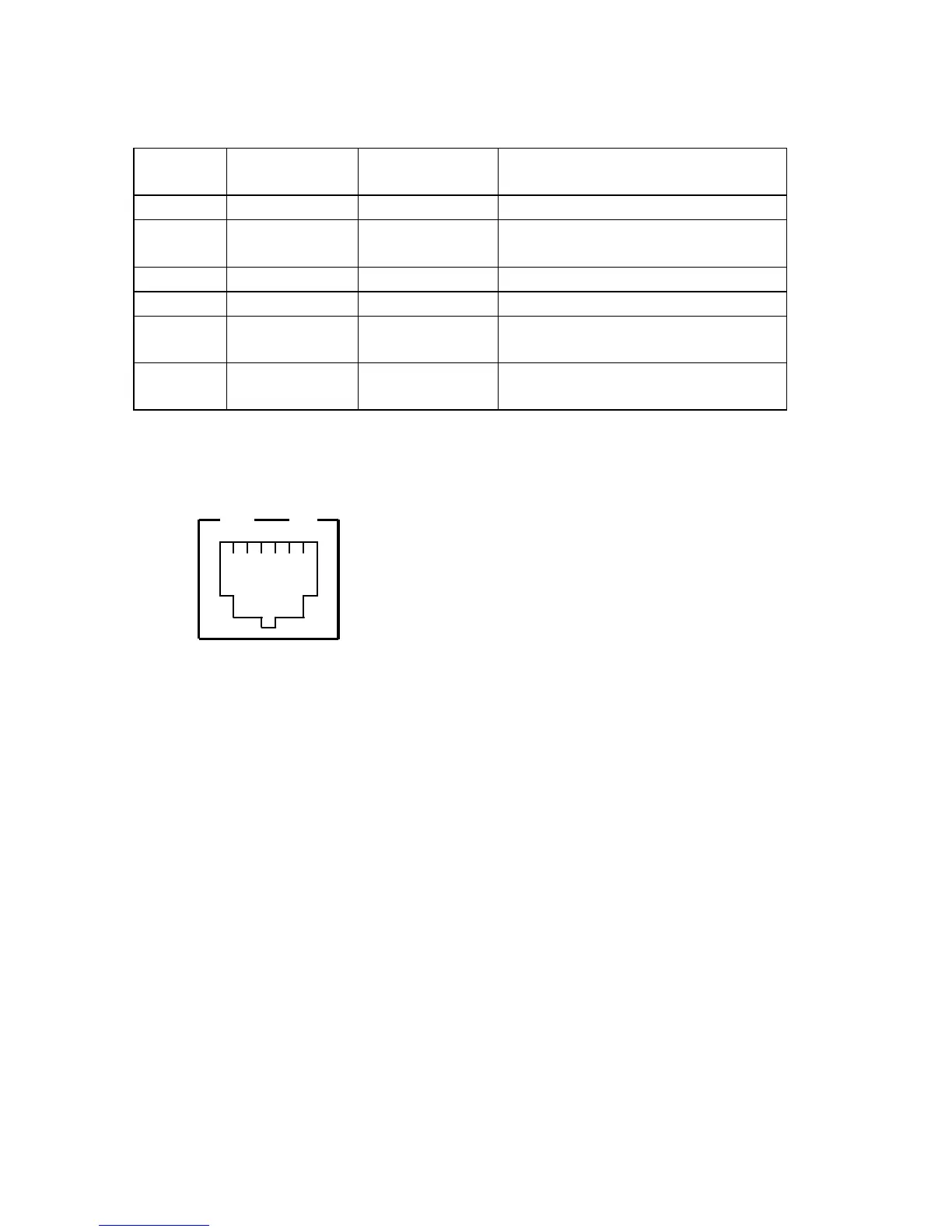

B-4. Connecteur d'ouverture du tiroir
Nb de
broches
Nom du signal Sens E/S Nom de la ligne du signal
1
FG
Sortie
Signal de terre du cadre du tiroir
2
*DRD1
Sortie
Signal 1 d'entraînement
d'ouverture du tiroir
3 DRSNS1 Entrée Signal 1 de détection du tiroir
4 +24V Sortie Alimentation d'entraînement
5 *DRD2 Sortie Signal 2 d'entraînement
d'ouverture du tiroir
6
SG
Sortie
Signal de terre de détection du
tiroir
Remarque 1 : « * » indique un signal de logique négative.
Côté de connexion
1
6
