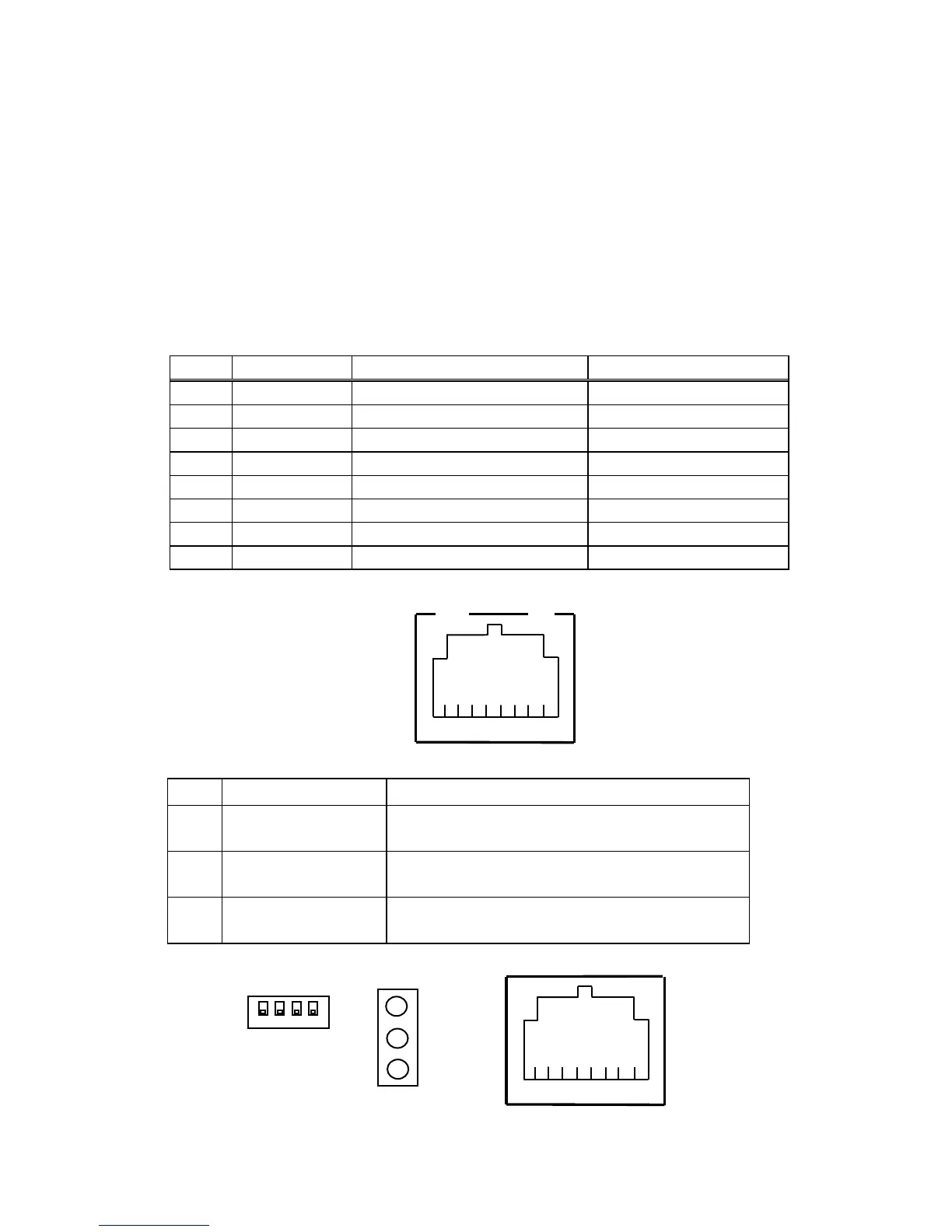

B-3. Interface da LAN
(1) Conector LAN TCP/IP (Porta 10BASE-T/100BASE-TX1)
Nota 1: Consulte o manual com utilitário de definição de endereços IP para como
definir endereço IP.
Nota 2: Você pode localizar o endereço MAC no lado do conector LAN.
(2) Conector: 8 Pinos RJ-45 (lado da impressora)
No.
Sinal
Entrada/saída
Referência
1
TX+
Saída
Dados de saída
2
TX–
Saída
Dados de saída
3
RX+
Entrada
Dados de entrada
4
N.C
-
5
N.C
-
6
RX–
Entrada
Dados de entrada
7
N.C
-
8
N.C
-
(3) LED
No.
Exibição
Conteúdo de ação
3
Status
Quando recebe o pacote, acende por
50 mseg.
2
Link
100BASE-TX
Quando a conexão for reconhecida como
100BASE-TX, ela acende.
1
Link 10BASE-T
Quando a conexão for reconhecida como
10BASE-T, ela acende.
8
1
8
3
2
1
