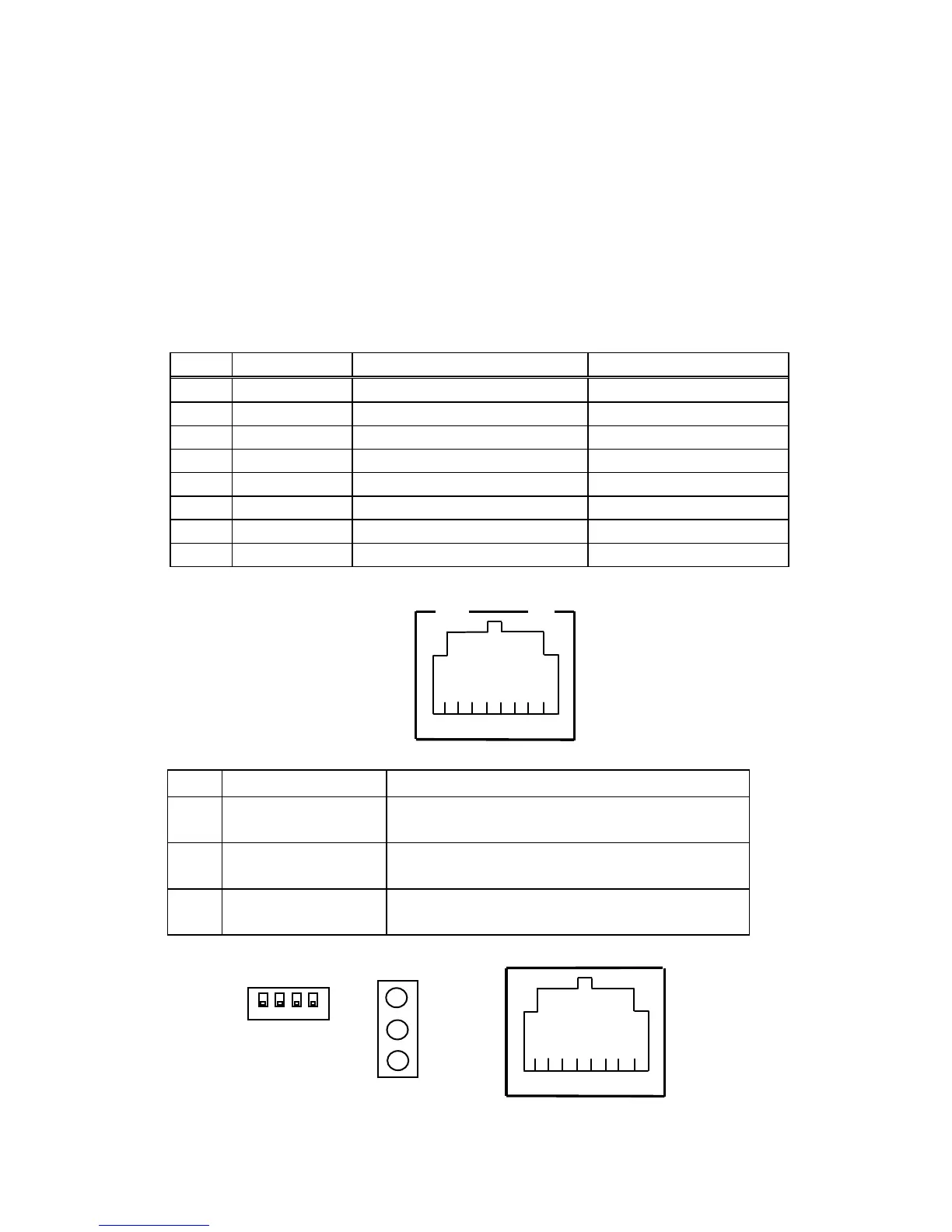

B-3. LAN-Schnittstelle
(1) LAN-Schnittstelle TCP/IP (10BASE-T/100BASE-TX1 Port)
Hinweis 1: Hinweise zum Einrichten der IP-Adresse finden Sie in dem Handbuch,
in dem das Einrichten der IP-Adresse beschrieben wird.
Hinweis 2: Die MAC-Adresse befindet sich auf der Seite der LAN-Schnittstelle.
(2) Stecker: 8 Pins RJ-45 (Druckerseite)
Nr.
Signal
Eingang/Ausgang
Referenz
1
TX+
Ausgang
Ausgangsdaten
2
TX–
Ausgang
Ausgangsdaten
3
RX+
Eingang
Eingangsdaten
4
N.C
-
5
N.C
-
6
RX–
Eingang
Eingangsdaten
7
N.C
-
8
N.C
-
(3) LED
Nr.
Anzeige
Aktion
3
Status
Leuchtet bei Paketempfang
50 msec.
2
100BASE-TX
Link
Leuchtet, wenn die Verbindung als
100BASE-TX erkannt wurde.
1
10BASE-T Link
Leuchtet, wenn die Verbindung als
10BASE-T erkannt wurde.
8
1
8
3
2
1
