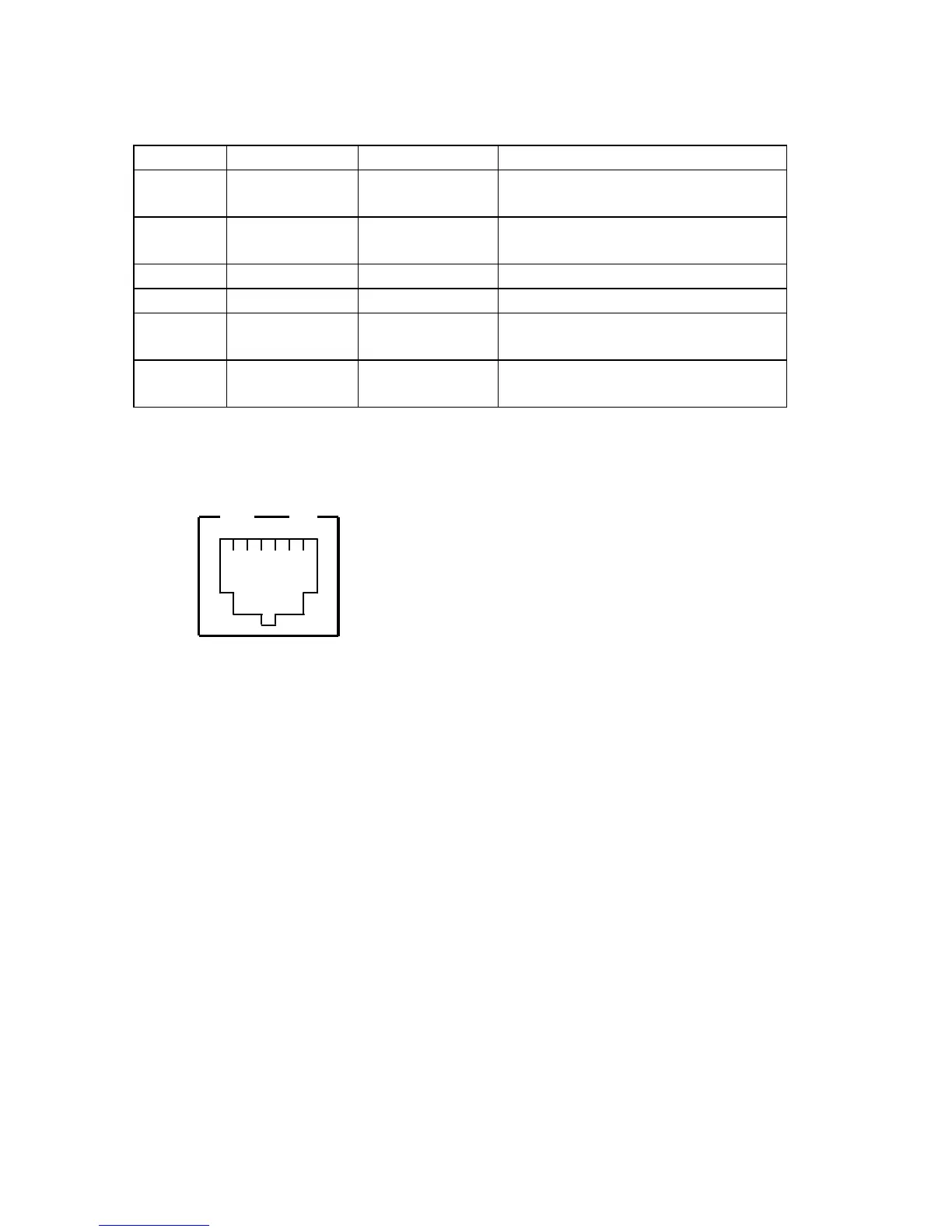

B-4. Connettore per l'apertura del cassetto
N. pin
Nome segnale
Direzione I/O
Nome linea di segnale
1
FG
Uscita
Segnale messa a terra pannello
cassetto
2
*DRD1
Uscita
Segnale azionamento apertura
cassetto (1)
3
DRSNS1
Ingresso
Segnale rilevamento cassetto (1)
4
+24V
Uscita
Alimentazione azionamento
5
*DRD2
Uscita
Segnale azionamento apertura
cassetto (2)
6
SG
Uscita
Segnale messa a terra
rilevamento cassetto
Nota 1: "*" indica un segnale logico negativo.
Lato del collegamento
1
6
