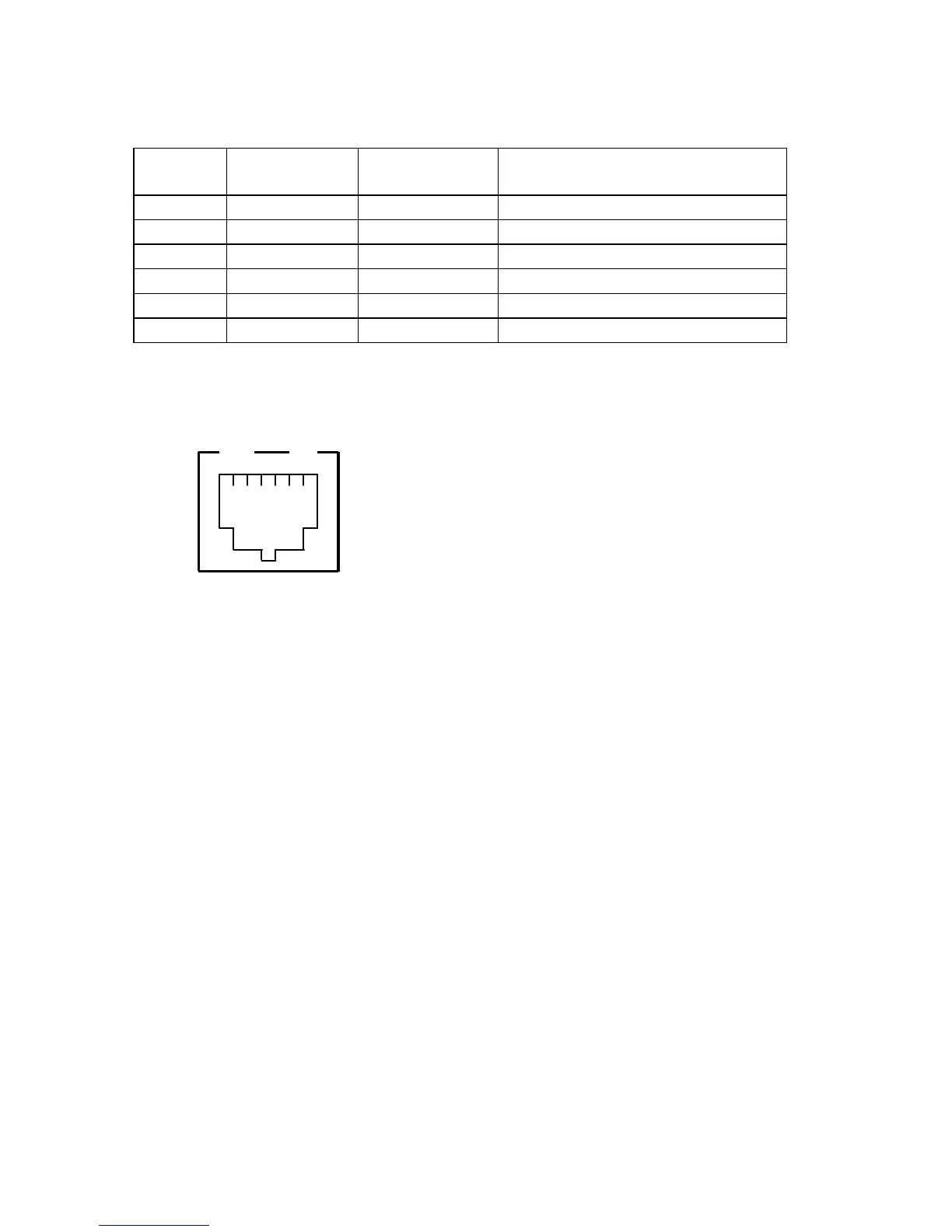

B-4. Conector kick da gaveta
No. de
pinos
Nome do sinal
Direção de E/S
Nome de linha do sinal
1
FG
Saída
Sinal terra de estrutura de gaveta
2
*DRD1
Saída
Sinal da unidade kick da gaveta 1
3
DRSNS1
Entrada
Sinal de detecção de gaveta 1
4
+24V
Saída
Força da unidade
5
*DRD2
Saída
Sinal da unidade kick da gaveta 2
6
SG
Saída
Sinal terra de detecção de gaveta
Notas 1: "*" indica um sinal lógico-negativo.
Conexão lateral
1
6
