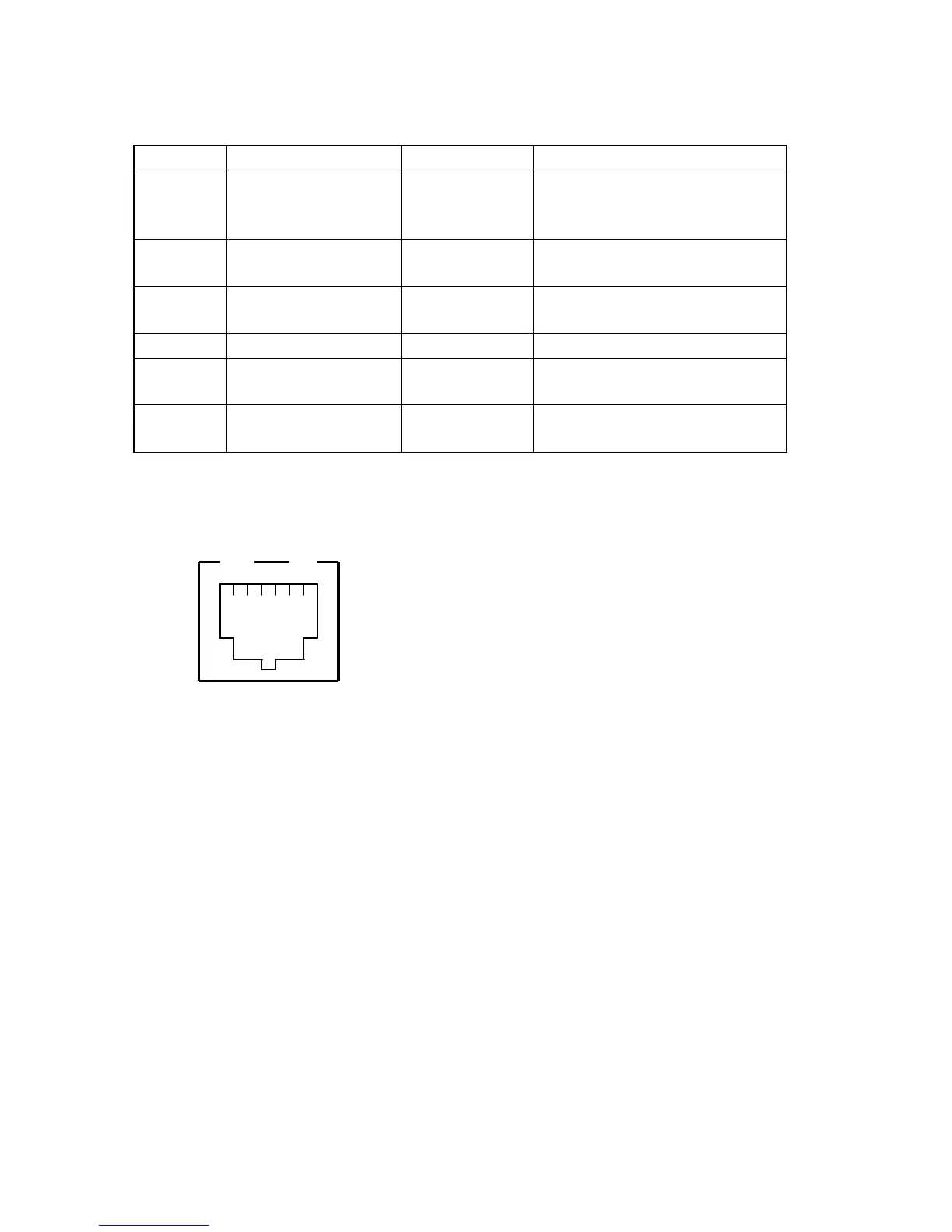

B-4. Kassenschubladen-Anschlussbuchse
Pin-Nr.
Signalbezeichnung
I/O-Richtung
Signalleitungsbezeichnung
1
FG
Ausgang
Signal
Kassenschubladen-Gehäuse
masse
2
*DRD1
Ausgang
Antrieb Kassenschublade,
Signal 1
3
DRSNS1
Eingang
Erkennung Kassenschublade,
Signal 1
4
+24V
Ausgang
Stromversorgung für Antrieb
5
*DRD2
Ausgang
Antrieb Kassenschublade,
Signal 2
6
SG
Ausgang
Erkennung Kassenschublade,
Masse-Signal
Hinweis 1: „*“ zeigt ein negatives Logiksignal an.
Buchsenansicht
1
6
