B-3. Interfaccia LAN

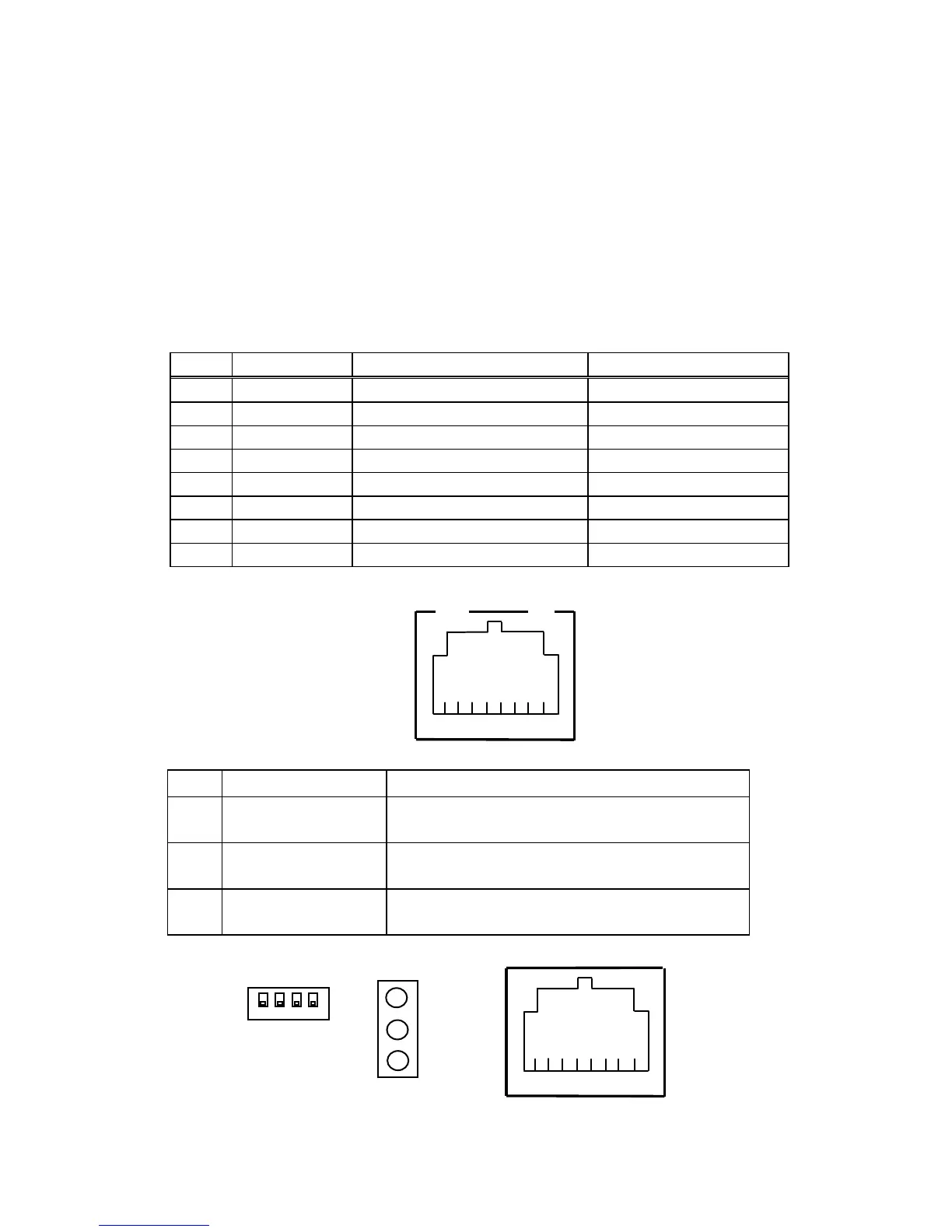

(1) Connettore LAN TCP/IP (porta 10BASE-T/100BASE-TX1)
Nota 1: Fare riferimento al manuale contenente l'utility di impostazione degli
indirizzi IP per le relative informazioni.
Nota 2: L'indirizzo MAC si trova sul lato del connettore LAN.
(2) Connettore: 8 pin RJ-45 (lato stampante)
N.
Segnale
Ingresso/uscita
Riferimento
1
TX+
Uscita
Dati in uscita
2
TX–
Uscita
Dati in uscita
3
RX+
Ingresso
Dati in ingresso
4
N.C
-
5
N.C
-
6
RX–
Ingresso
Dati in ingresso
7
N.C
-
8
N.C
-
(3) LED
N.
Display
Tipo di azione
3
Stato
Alla ricezione del pacchetto, si accende
per 50 msec.
2
Connessione
100BASE-TX
Al riconoscimento della connessione
100BASE-TX, si accende.
1
Connessione
10BASE-T
Al riconoscimento della connessione
10BASE-T, si accende.
