Oki PT390 - B-3. Interfaz LAN

56

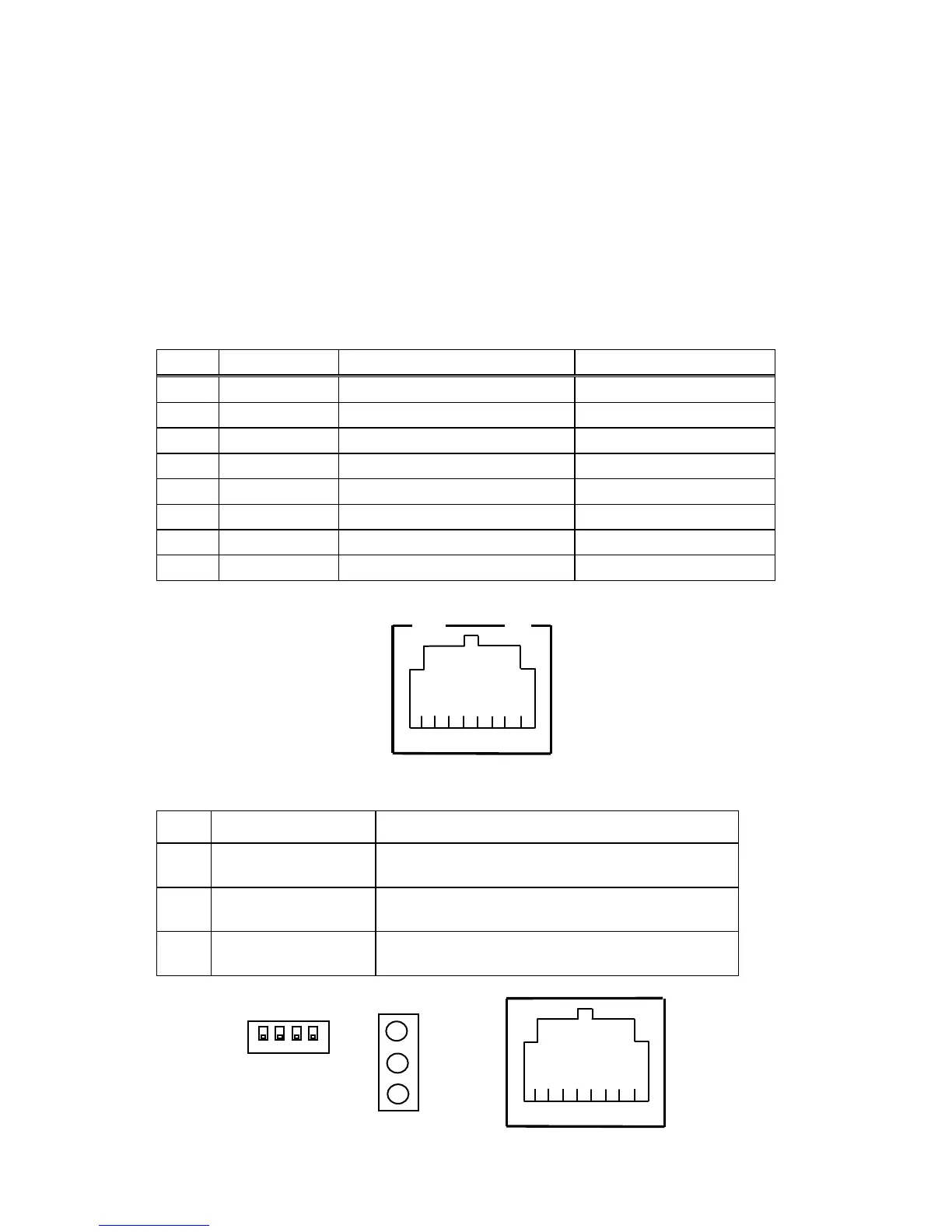

B-3. Interfaz LAN
(1) Conector LAN TCP/IP (puerto 10BASE-T/100BASE-TX1)
Nota 1: Para obtener información sobre cómo configurar la dirección IP, consulte el
manual de la utilidad de configuración de la dirección IP.
Nota 2: La dirección MAC está indicada junto al conector LAN.
(2) Conector: 8 clavijas RJ-45 (lateral de la impresora)
N.º
Señal
Entrada/salida
Referencia
1
TX+
Salida
Datos de salida
2
TX–
Salida
Datos de salida
3
RX+
Entrada
Datos de entrada
4
N.C
-
5
N.C
-
6
RX–
Entrada
Datos de entrada
7
N.C
-
8
N.C
-
(3) LED
N.º
Visualización
Descripción
3
Estado
Cuando recibe un paquete, se ilumina durante
50 mseg.
2
Enlace 100BASE-TX
Cuando se reconoce la conexión como
100BASE-TX, se ilumina.
1
Enlace 10BASE-T
Cuando se reconoce la conexión como
10BASE-T, se ilumina.
1
3
2
1
8
1
