ONKRON G80 - Montagemethoden der Monitor- Tischhalterung; A) Halterungmontage an der Tischkante

13

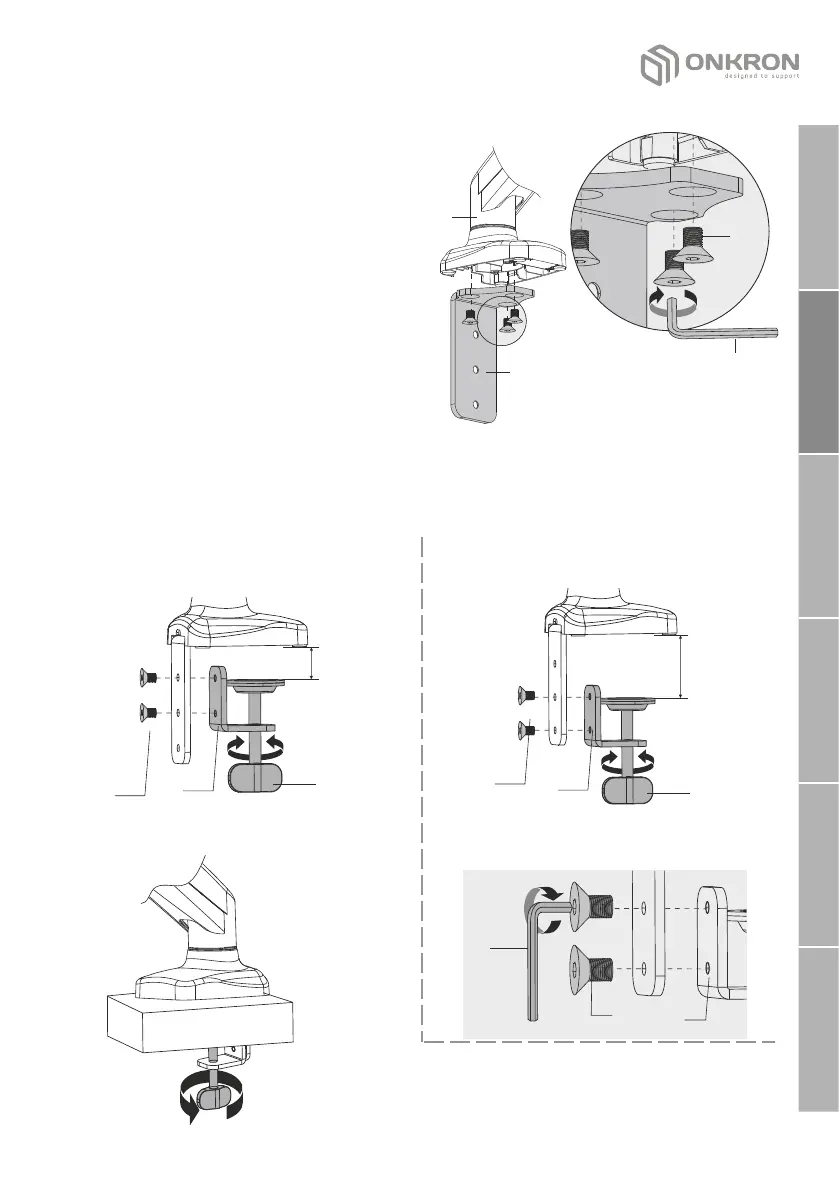

1. Montagemethoden der Monitor- Tischhalterung
a) Halterungmontage an der
Tischkante:
Verwenden Sie einen Schraubenschlüssel
(I) und befestigen Sie die Winkelplatte (B)
m i t d r e i S c h r a u b e n ( D ) a n d e r
Halterungbasis (A).
D
I
A
B
• Verwenden Sie einen Schraubenschlüssel (I) und befestigen Sie die
Klammer (C) mit zwei Schrauben (D) je nach der Tischplattedicke, auf der
die Monitor- Halterung montiert werden soll:
10-53mm
(0.4"-2")
С
B
50-83mm
(1.97"-3.27")
С
B
• In die oberen und mittleren Löcher
der Winkelplatte (B).
Minimale Tischplattedicke 10 mm(0.4")
Maximale Tischplattedicke = 53 mm(2")
Minimale Tischplattedicke = 50 mm(1.97")
Maximale Tischplattedicke = 83 mm(3.27")
• In die mittleren und unteren
Löcher der Winkelplatte (B).
Tischplatte
I
D
B
џ Befestigen Sie die Monitor- Halterung mit
der Klammer an der Tischplattekante.
D
D
