џ Installez la vis (G) dans la plaque
triangulaire (E).
џ Fixez la plaque (E) à la base du
support (A) avec les trois vis (D) à
l'aide de la clé (I).
џ Percez un trou dans le comptoir.
џ Installez le support à travers le trou du comptoir et fixez-le sur le
dessous du comptoir avec un joint (H) et un écrou (F).
F
H
Сomptoir
A

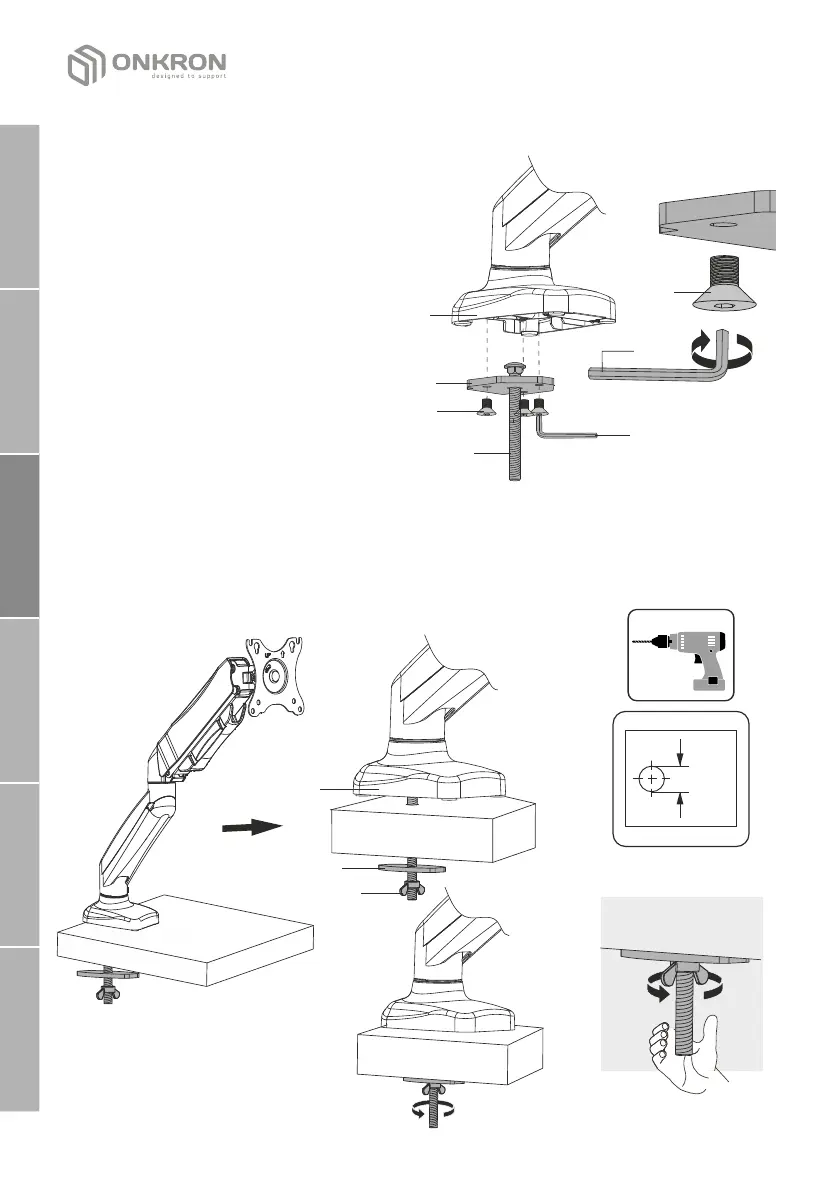

b) L'installation à travers le trou dans la table:
Сomptoir
ATTENTION:
Le diamètre de trou minimum = 10 mm (0.4")
Le diamètre de trou maximum = 20 mm (0.78")
Сomptoir
Сomptoir
D
I
G
E
D
A
I
Ø10-20 mm
Ø0.4"-0.78"
