39
VESA 100
VESA 75

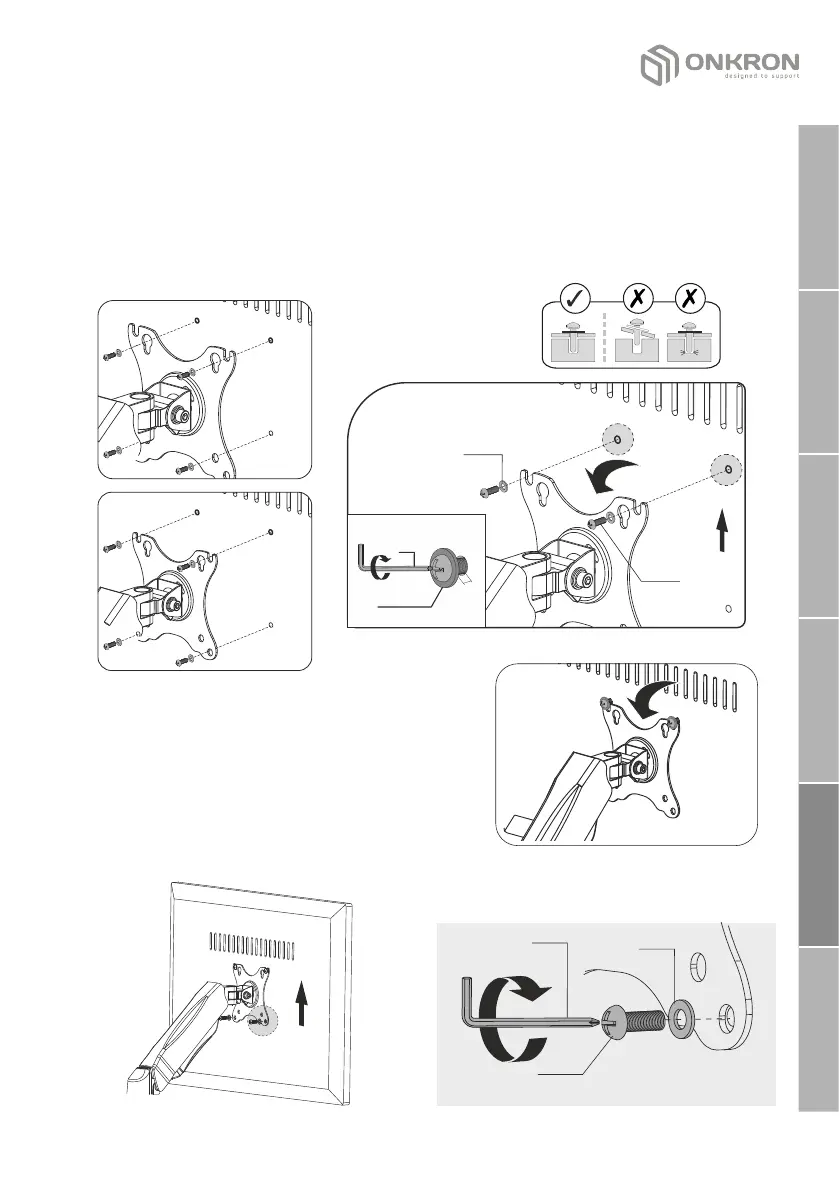

2. Montaje de la placa VESA en monitor
• Dependiendo de la dimensión del ojal utilice los tornillos M-A o M-B.
Inserte los tornillos elegidos (M-A o M-B) y las arandelas M-C en los
orificios superiores del monitor y Apriételos con la llave (J) hasta que
quede 3 mm (0.11") desde la superficie de la parte trasera del monitor.
Estudie con atención la siguiente ilustración:
M-B
M-A
M-C
J
M-B
M-A
Parte
superior
џ Coloque el monitor sobre el soporte de
manera que los tornillos encajen las
muescas superiores de la placa VESA.
parte superior
M-B
M-A
M-C
J
џ Atornilla el monitor por los orificios de
la parte inferior de la placa VESA con los
tornillos restantes (M-A) o (M-B) y las
arandelas (M-C) utilizando la llave (J).
3 mm
0.11"
