15
VESA 100
VESA 75

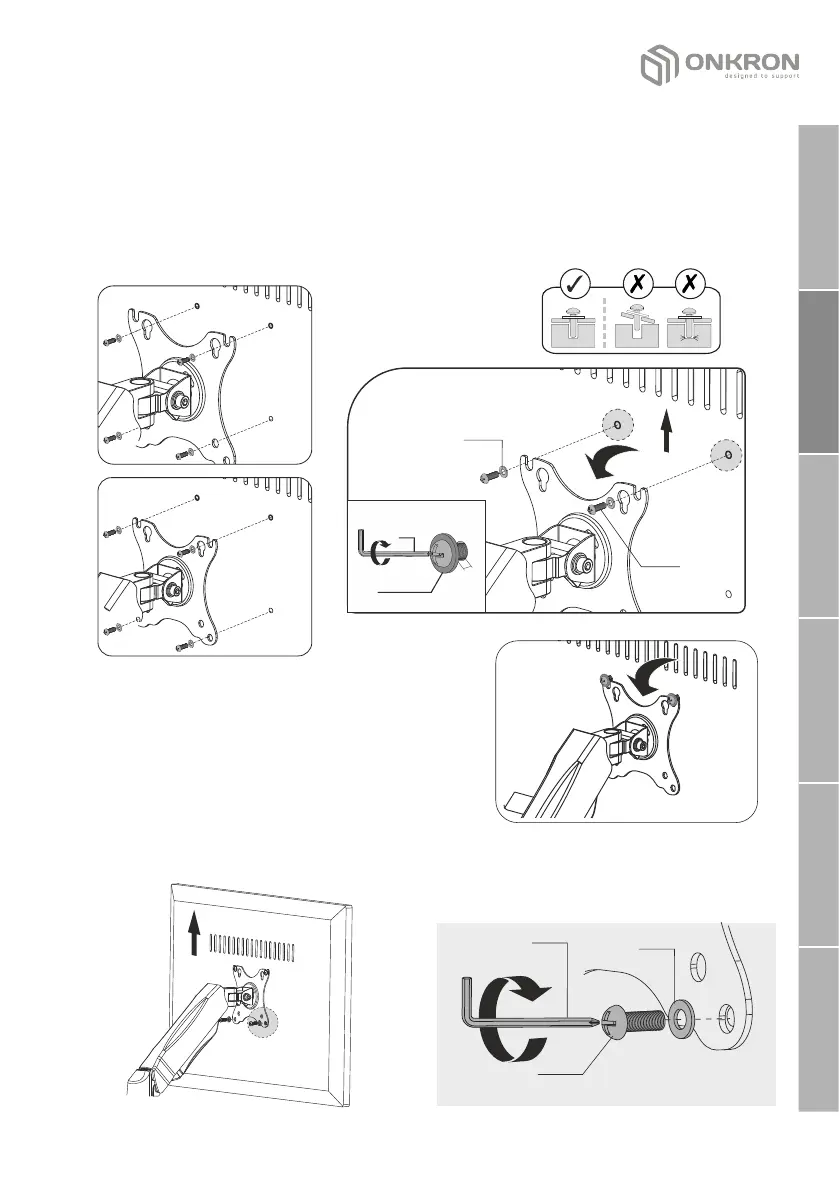

2 VESA- Panel Montage.
• Verwenden Sie M-A- oder M-B-Schrauben, je nach VESA-Löchergröße des
Monitors. Schrauben Sie die passenden M-A- oder M-B-Schrauben und M-C-
Unterlegscheiben mit einem Schraubenschlüssel (J) in die oberen VESA-
Löcher des Monitors ein, ohne 3 mm zur Monitoroberfläche zu drehen.
Schauen Sie die Abbildung unten genau an.
M-B
M-A
M-C
J
M-B
M-A
џ Hängen Sie den Monitor vorsichtig an die
Halterung, so dass die eingeschraubten
Schrauben in die oberen Schlitze des VESA-
Panels passen.
M-B
M-A
M-C
J
џ Befestigen Sie den Monitor mit beiden
verbleibenden Schrauben (M-A) oder (M-B)
und Unterlegscheiben (M-C) mit dem
Schraubenschlüssel (J) an den unteren
Löchern des VESA-Panels.
3 mm
0.11"
Français
Italiano
Español
Русский
English
Deutsche
Oberteil
Oberteil
