ONKRON G80 - B) Installazione Attraverso un Foro Nel Tavolo

30
English
Deutsche
Français
Italiano
Español
Русский

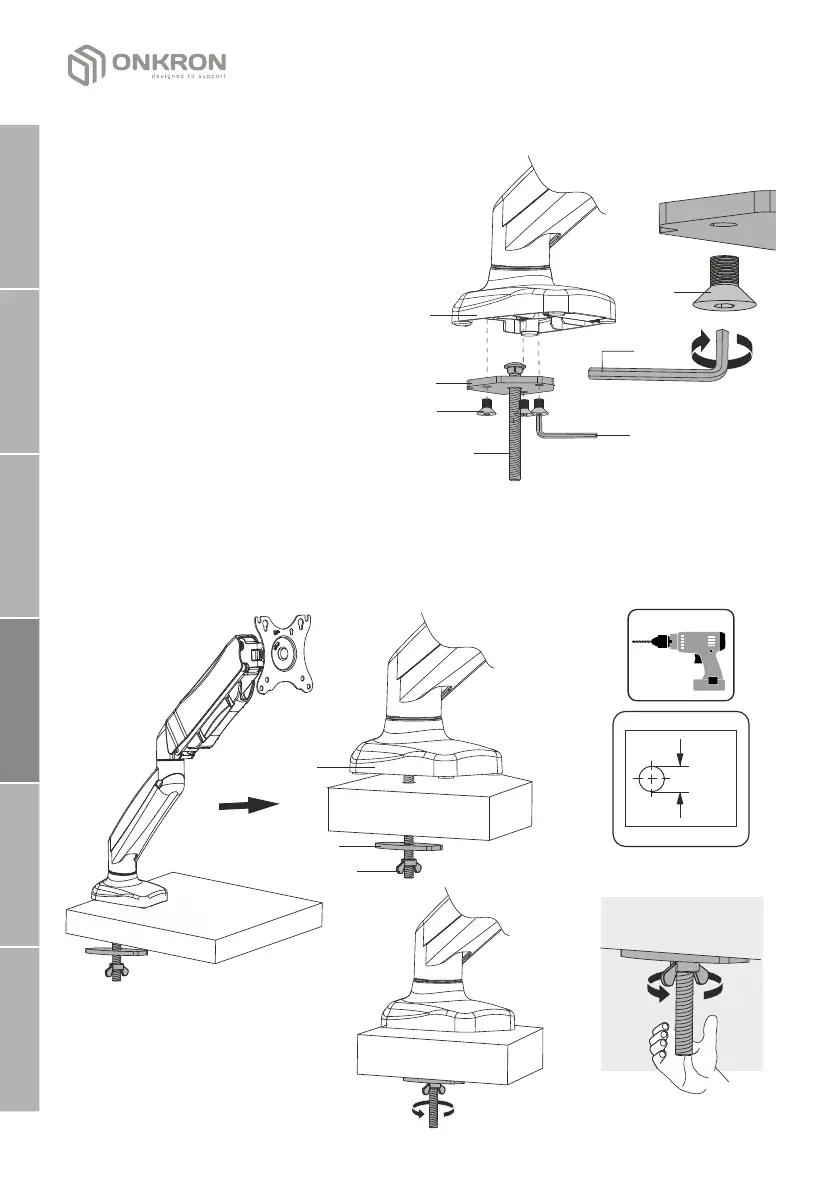

џ Installare il bullone (G) nella
piastra triangolare (E).
џ Fissare la piastra (E) alla base
della staffa (A) con tre viti (D)
utilizzando la chiave (I).
џ Pratica un foro nel tavolo
џ Installare la staffa attraverso il foro nel tavolo e fissarla alla parte
inferiore della scrivania con il distanziatore (H) e il dado (F).
F
H
tavolo
A
b) Installazione attraverso un foro nel tavolo:
tavolo
ATTENZIONE!:
diametro minimo del foro nel tavolo = 10 mm (0.4")
diametro massimo del foro nel tavolo = 20 mm (0.78")
tavolo
tavolo
D
I
G
E
D
A
I
Ø10-20 mm
Ø0.4"-0.78"
