ONKRON G80 - B) Установка Через Отверстие В Столе

46
Français
Italiano
Español
Русский
English
Deutsche

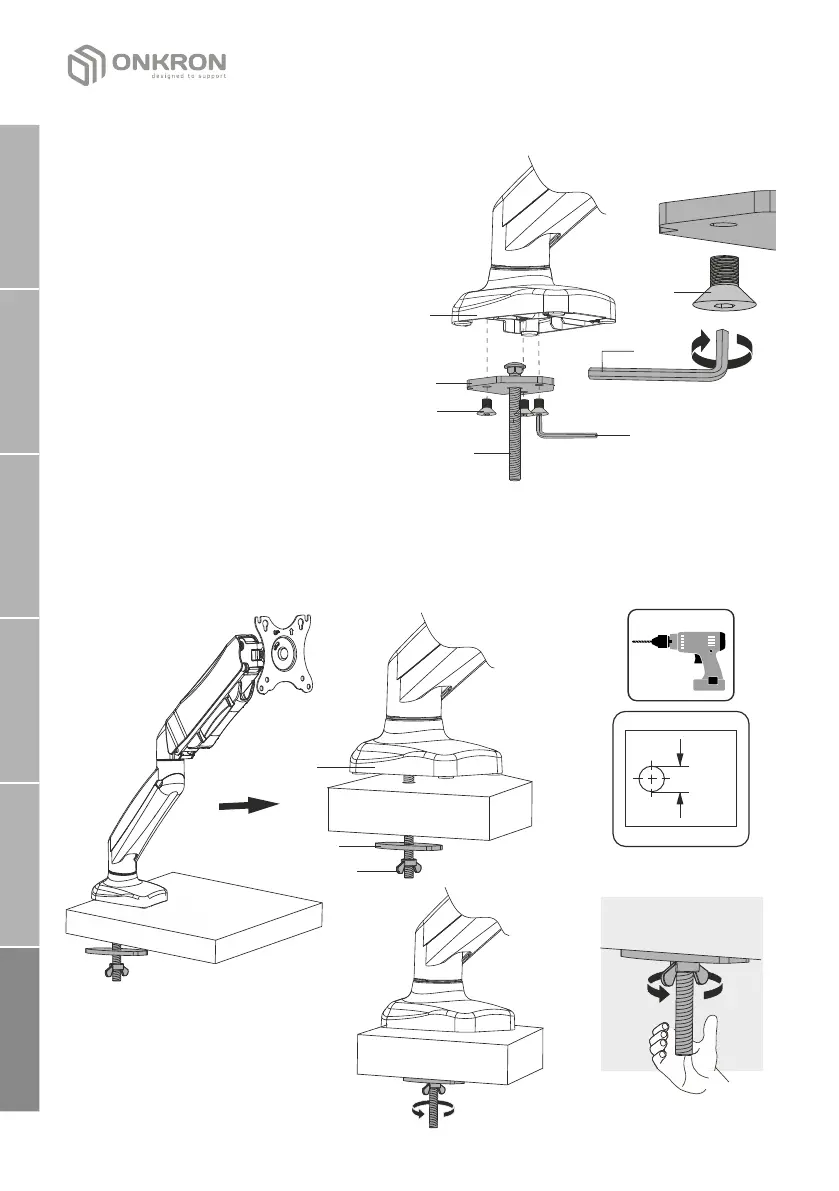

џ У с т а н о в и т е б о л т ( G ) в
треугольную пластину (Е).
џ З а к р е п и т е п л а с т и н у ( Е ) к
ос н ов ан и ю кр он штейн а (А )
тремя винтами (D), используя
ключ (I).
џ Просверлите отверстие в столешнице.
џ Установите кронштейн сквозь отверстие в столешнице и закрепите
с нижней стороны столешницы прокладкой (H) и гайкой (F).
F
H
столешница
A
b) Установка через отверстие в столе:
столешница
ВНИМАНИЕ:
минимальный диаметр отверстия в столешнице = 10 мм
максимальный диаметр отверстия в столешнице = 20 мм
столешница
столешница
D
I
G
E
D
A
I
Ø10-20 мм
